Як захистити електроніку приватного будинку від блискавки та імпульсних перенапруг

Сучасний приватний будинок дедалі більше залежить від електроніки. Газові й електричні котли мають плати керування, насоси працюють через автоматику, системи відеоспостереження та сигналізації підключені до мережі, а сонячні електростанції використовують інвертори й контролери. До цього додаються комп'ютери, телевізори, роутери, побутова техніка та системи «розумного будинку».

Усе це обладнання чутливе до перенапруг. І небезпека виникає не лише тоді, коли блискавка безпосередньо влучає в будівлю. Потужний грозовий розряд поблизу також може створити імпульс у мережах електропостачання та слабкострумових лініях і пошкодити техніку всередині будинку.

Тому ефективний захист варто розглядати не як окремий блискавкоприймач чи автомат у щитку, а як комплекс взаємопов'язаних рішень.

Чому небезпечна навіть блискавка, яка влучила далеко від будинку

Під час грози виникають надзвичайно потужні електромагнітні процеси. Якщо розряд відбувся в повітряну лінію електропередач, металеву конструкцію або навіть у землю неподалік, у провідниках можуть виникнути короткочасні імпульси високої напруги.

До будинку вони здатні потрапити різними шляхами:

• через мережу електропостачання;

• кабелі інтернету та зв'язку;

• системи відеоспостереження;

• зовнішнє освітлення;

• кабелі сонячної електростанції;

• металеві інженерні комунікації.

У результаті зовні все може виглядати цілком нормально: дах не пошкоджений, слідів удару блискавки немає, автомати в щитку навіть не вимкнулися. Водночас перестає працювати котел, інвертор, роутер або блок керування воротами.

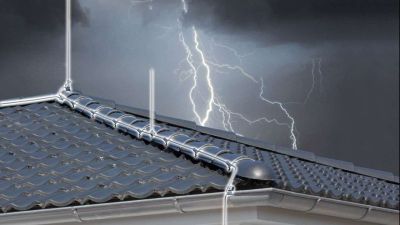

Зовнішній блискавкозахист - перша лінія захисту

Завдання зовнішньої системи полягає в тому, щоб перехопити прямий розряд і безпечно відвести струм у землю.

До такої системи входять блискавкоприймачі, струмовідводи та заземлювач. Залежно від конструкції будинку, його висоти та інших параметрів можуть застосовуватися різні технічні рішення.

Для приватних, комерційних та інших об'єктів одним із можливих варіантів є активний блискавкоприймач, але вибір конкретної системи має ґрунтуватися на проєктному розрахунку, а не лише на площі даху чи рекомендації продавця обладнання.

Важливо розуміти: навіть правильно виконаний зовнішній блискавкозахист сам по собі не вирішує проблему імпульсних перенапруг усередині електромережі.

Заземлення повинно працювати як частина системи

Блискавкоприймач перехоплює розряд, струмовідводи спрямовують його донизу, але далі струм потрібно безпечно розсіяти в ґрунті.

Саме це завдання виконує система заземлення.

Поширена помилка — сприймати її як кілька металевих електродів, які достатньо забити в землю. Насправді ефективність заземлення залежить від конструкції заземлювача, характеристик ґрунту, якості з'єднань і багатьох інших факторів.

Після монтажу необхідно виконувати вимірювання. Візуально визначити, наскільки добре працює система заземлення, неможливо.

Окрема увага потрібна до з'єднання різних металевих елементів та інженерних систем будинку. Неправильне виконання зрівнювання потенціалів під час грозового розряду може створювати небезпечну різницю напруг між окремими конструкціями.

Пристрої захисту від імпульсних перенапруг

Наступний рівень — внутрішній захист електромережі.

Для цього використовуються пристрої захисту від імпульсних перенапруг, або ПЗІП. Їхнє завдання — обмежити короткочасний імпульс до рівня, який не повинен становити небезпеки для обладнання наступних ступенів системи.

При цьому просто встановити один ПЗІП у будь-якому місці електрощита недостатньо.

Система підбирається з урахуванням:

• способу електропостачання будинку;

• наявності зовнішнього блискавкозахисту;

• схеми заземлення;

• структури електричної мережі;

• відстаней між щитами;

• чутливості обладнання, яке потрібно захистити.

У складніших системах застосовують кілька ступенів захисту. Перший приймає на себе найбільш потужний імпульс, а наступні додатково знижують залишкову перенапругу.

Не варто забувати про слабкострумові мережі

Ще одна типова ситуація: електричний щит захищений правильно, але імпульс потрапляє в обладнання зовсім іншим шляхом.

Наприклад, через кабель:

• інтернет-провайдера;

• зовнішньої IP-камери;

• домофона;

• антени;

• сигналізації;

• системи контролю доступу.

Особливо це актуально, коли кабель прокладений між різними будівлями або значну частину траси проходить зовні.

У такому випадку захист лише силової мережі не гарантує безпеки підключеного обладнання. Необхідно аналізувати всі провідні лінії, які заходять у будинок іззовні.

Сонячні панелі створюють додаткові ризики

Окремої уваги потребують приватні будинки із сонячними електростанціями.

Панелі розташовані на даху або відкритій ділянці, а між ними та інвертором проходять довгі кабельні траси. Під час грози в таких провідниках можуть наводитися значні імпульсні напруги навіть без прямого удару блискавки.

Сам інвертор є одним із найдорожчих електронних компонентів СЕС, тому захист станції потрібно узгоджувати із загальною системою блискавкозахисту та заземлення будинку.

Особливо небажано проєктувати ці системи незалежно одна від одної: спочатку встановити СЕС, потім блискавкозахист, а після першої проблеми додавати ПЗІП.

Чому автоматичний вимикач не врятує техніку

Побутовий автомат захищає електропроводку передусім від перевантаження та струму короткого замикання. Він не призначений для нейтралізації надзвичайно коротких імпульсів, характерних для грозових перенапруг.

Тому наявність сучасного електрощита з автоматами та ПЗВ ще не означає, що електроніка будинку захищена від наслідків блискавки.

Це різні завдання, для яких використовуються різні захисні пристрої.

Комплексний захист дешевший за ліквідацію наслідків

Вартість електроніки в сучасному будинку легко може перевищити вартість правильно спроєктованої системи блискавкозахисту. Один інвертор сонячної електростанції, плата автоматики котла або комплект обладнання «розумного будинку» вже можуть коштувати відчутну суму.

Тому при проєктуванні захисту варто розглядати весь об'єкт цілісно: зовнішній блискавкозахист, струмовідводи, заземлення, зрівнювання потенціалів, ПЗІП і захист зовнішніх інформаційних ліній.

Саме узгоджена робота цих елементів знижує ризик того, що одна літня гроза закінчиться ремонтом одразу кількох дорогих систем.

Висновок

Захист приватного будинку від блискавки не закінчується встановленням металевого стрижня на даху. Так само не можна розраховувати лише на автоматику електричного щита.

Надійна система має вирішувати два різні завдання: безпечно відводити струм прямого удару блискавки та обмежувати імпульсні перенапруги, здатні потрапити до електронного обладнання різними шляхами.

Тому найкращий момент для проєктування такого захисту — ще на етапі будівництва або реконструкції будинку, коли всі його інженерні системи можна узгодити між собою.
