Что такое ОЗУ и УЗО в электричестве: отличия, назначение и принцип работы

В бытовых и промышленных электросетях используются специальные приборы, которые помогают избежать аварийных ситуаций и защитить человека от поражения электрическим током. Одним из таких устройств является аппарат, способный обнаружить утечку тока и автоматически отключить питание, обеспечивая безопасность. Другое устройство служит для предотвращения перегрузок и коротких замыканий, тем самым защищая проводку от повреждений и возможных пожаров. Чтобы лучше разобраться, как эти приборы работают и зачем они нужны, рекомендую перед чтением и после ознакомиться с двумя видео – там тема раскрыта гораздо глубже и понятнее.

Что такое ОЗУ и УЗО в электричестве: отличия и назначение

В сфере электробезопасности важно понимать различия между такими устройствами, как ОЗУ и УЗО. Часто эти аббревиатуры путают, поскольку обе связаны с защитой электрооборудования и человека от возможных электропоражений. Однако в техническом понимании и области применения они существенно различаются.

ОЗУ (ограничитель запаса мощности) и УЗО (устройство защитного отключения) выполняют разные функции, отвечая за безопасность и корректную работу электроустановок. Анализируя их отличия и назначение, можно выбрать оптимальное решение для конкретной задачи в электрической системе.

Что такое ОЗУ в электричестве

ОЗУ – это ограничитель запаса мощности, предназначенный для защиты электроустановок от перегрузок, связанных с превышением допустимой мощности. Такие устройства часто применяются в системах с ограниченной пропускной способностью электросети, например, в домах с установленным лимитом потребления энергии.

Принцип работы ОЗУ основан на отслеживании общего потребления энергии и автоматическом отключении нагрузки при превышении заданного порога. В реальных условиях это позволяет избежать перегорания автомата или резкого падения напряжения, когда нагрузка превышает мощность бокса или прибора учёта.

• Чаще всего ОЗУ интегрируется в распределительные щиты жилых и коммерческих объектов;
• Обеспечивает балансирование нагрузки в многоквартирных домах или производственных помещениях;
• Пример: если установлен лимит в 5 кВт, а суммарное потребление превышает этот порог, ОЗУ отключит часть потребителей, предотвращая перегруз.

Что такое УЗО в электричестве

УЗО – это устройство защитного отключения, основная задача которого – мгновенное отключение питания при появлении тока утечки на землю выше определённого значения. Это особенно важно для предотвращения поражения электрическим током и защиты от пожаров, вызванных утечкой тока.

УЗО работает по принципу сравнения входящего и выходящего тока в цепи. При обнаружении несоответствия, свидетельствующего о токе утечки (например, через человека или повреждённую изоляцию), устройство отключает цепь за доли секунды.

• Обычные срабатывающие токи УЗО варьируются от 10 до 30 мА для защиты людей и до 100 мА для защиты от пожара;
• УЗО устанавливается как на отдельные цепи (розетки, осветительные приборы), так и на общий ввод электроэнергии;
• Пример: если человек случайно дотронется до оголённого провода, возникнет ток утечки – УЗО сработает и отключит питание.

Основные отличия и сферы применения ОЗУ и УЗО

Из практического опыта отмечу, что в жилых домах чаще всего используется именно УЗО. Это связано с его высокой эффективностью в случае ошибок эксплуатации или аварийных ситуаций. ОЗУ же востребован в объектах с ограничениями по потреблению или при необходимости управления нагрузками для стабилизации электросети.

Технические характеристики и принцип работы устройства защитного отключения (УЗО)

По своей сути, УЗО постоянно мониторит токи в цепи и сравнивает их значения. Если возникает утечка электроэнергии, например, через поврежденную изоляцию или из-за контакта человека с токоведущими частями, то сумма токов в фазном и нейтральном проводах перестает быть равной нулю. Именно такая разница тока считается сигналом опасности, и устройство срабатывает, разрывая цепь за доли секунды.

Технические характеристики УЗО

На практике при выборе и эксплуатации УЗО важно учитывать несколько ключевых характеристик:

• Номинальный ток (In) – максимальный ток, который устройство способно пропускать без срабатывания в обычных условиях. Обычно в бытовых сетях применяют УЗО с номинальным током 16, 25 или 40 ампер.
• Ток утечки (Idn или I?n) – минимальный ток утечки, при котором устройство реагирует отключением. Самые распространённые значения – 10, 30, 100 и 300 миллиампер. Для защиты человека рекомендуется выбирать устройства с порогом срабатывания 30 мА.
• Время срабатывания – задержка отключения, которая составляет обычно не более 0,03 секунды при токах утечки на уровне порога, что важно для предотвращения вреда здоровью и возгораний.
• Классы чувствительности и типы – УЗО бывают различных типов в зависимости от характера обнаруживаемых утечек (например, AC, A, B), что важно при подключении специфичных нагрузок, таких как инверторы или медицинское оборудование.

Для наглядности рассмотрим пример: если в цепи протекает ток 16 А (номинальный ток), а при этом срабатывание устройства настроено на утечку 30 мА, то при возникновении небольшого, но опасного тока утечки это устройство быстро отключит питание, тем самым обеспечив безопасность. Это особенно важно в домах с влажными помещениями, где риск поражения током выше.

Принцип работы УЗО

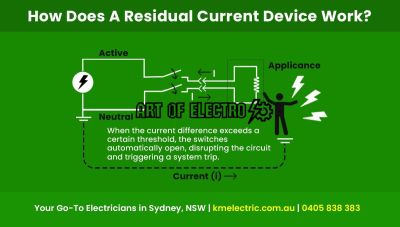

УЗО основано на принципе нулевого суммирования токов. Внутри устройства размещён трансформатор тока с тороидальным сердечником. По нему проходят провода с фазным и нейтральным током. В нормальной ситуации суммарный вектор тока равен нулю, так как ток, вошедший по фазе, равен току, вышедшему по нейтрали.

Если появляется утечка, возникает разница токов, и эта разница индуцирует ток в обмотке трансформатора, который подается на электронную схему управления. Именно эта схема принимает решение об отключении. Отloadий сигнал подается на механизм, разрывающий электросеть. Такое мгновенное отключение защищает человека от опасных воздействий электричества с минимальным временем реакции.

Кроме того, современные УЗО оснащаются функциями самотестирования, что позволяет контролировать исправность устройства в автоматическом режиме без необходимости постоянного визуального осмотра специалистом.

Роль и применение оперативного запоминающего устройства (ОЗУ) в микроконтроллерах и электронике

С точки зрения практического применения, объем и типы ОЗУ должны подбираться в соответствии с требованиями конкретного проекта. Например, в простых системах управления достаточно нескольких килобайт RAM, в то время как для обработки сигналов в реальном времени или для построения интерфейсов с графикой необходимы сотни килобайт и выше. Использование ОЗУ в микроконтроллерах напрямую влияет на скорость выполнения программ и стабильность работы системы в целом.

Функциональные особенности и примеры использования ОЗУ

В микроконтроллерах ОЗУ работает как рабочая зона для CPU: здесь размещаются стек, область для динамических данных и временные буферы. Например, при работе с сенсорными датчиками данные с ADC (аналогово-цифрового преобразователя) сначала записываются в ОЗУ, где происходит первичная обработка, фильтрация и подготовка к дальнейшему взаимодействию с системой. Без оперативного запоминающего устройства такой подход был бы невозможен или сильно замедлен, так как постоянная запись в энергонезависимую память затруднена и медленнее.

В определенных задачах, таких как управление двигателями, анализ сигналов или работа с сетевыми протоколами, объем ОЗУ напрямую влияет на производительность и функциональность устройства. К примеру, для хранения таблиц переходов алгоритмов или буферизации данных сети требуется память с размером минимум 16–32 КБ. Опыт работы показывает, что оптимизация использования ОЗУ – одна из основ грамотного проектирования встроенных систем.

• Программируемые контроллеры: ОЗУ используется для загрузки и исполнения прошивки, а также для хранения переменных и состояния системы.
• Обработчики сигналов: В формах цифровой фильтрации и анализа временных рядов данные сначала размещаются в ОЗУ перед вычислениями.
• Встроенные интерфейсы: В системах с дисплеями или коммуникациями ОЗУ служит для кэширования и активного обмена данными.

Следует понимать, что ОЗУ отличается по типам: статическое (SRAM) и динамическое (DRAM). В микроконтроллерах чаще применяется SRAM из-за скорости и простоты управления, хотя оно дороже и занимает больше площади на кристалле. DRAM используется преимущественно в более сложных системах с высоким объемом данных.

В реальных проектах часто приходится балансировать между объемом и скоростью ОЗУ. Например, в системах автоматизации с ограниченными ресурсами разумное использование нескольких килобайт ОЗУ позволит реализовать стабильную работу даже при интенсивном обмене данными. При этом грамотное распределение памяти, с упором на ключевые процессы, значительно повышает надежность и производительность работы всей системы.

Практические аспекты выбора и монтажа УЗО для защиты бытовых электрических сетей

При выборе УЗО важно учитывать номинальный ток, чувствительность к току утечки и тип устройства, соответствующий условиям эксплуатации. Монтаж следует производить с соблюдением технических норм и последовательности подключения, что гарантирует надежную работу защитных функций.

Ключевые рекомендации по выбору и монтажу УЗО

• Номинальный ток и чувствительность: Выбирать УЗО с соответствующими характеристиками, учитывая нагрузку и нагрузочные особенности сети.
• Тип УЗО: Определять тип (например, А, AC) в зависимости от особенностей электрической нагрузки и потенциальных утечек.
• Совместимость с автоматическими выключателями: Обеспечить корректную работу защитных устройств в составе распределительной панели.
• Правильный монтаж: Подключение фаз и нейтрали, соблюдение полярности и использование качественных материалов для исключения ошибок и сбоев.
• Регулярная проверка: Проверять работоспособность УЗО с помощью встроенных тестовых кнопок для поддержания надежной защиты.
• Профессиональная установка: Монтаж должен выполняться квалифицированным специалистом с учетом всех требований безопасности.
