Изменение сопротивления реостата при перемещении ползунка: как меняется сопротивление

Когда вы передвигаете ползунок на реостате, происходит плавное изменение величины сопротивления, что позволяет точно настраивать электрическую цепь под нужные параметры. По сути, перемещение контакта по активному элементу меняет длину участка проводника, через который проходит ток, и, соответственно, его сопротивление варьируется от минимального до максимального значения. Такой механизм обеспечивает удобство контроля и регулировки тока без необходимости замены компонентов. Чтобы разобраться в нюансах работы и увидеть наглядные примеры, рекомендуем в начале и в конце статьи взглянуть на прилагаемые видеоматериалы – там тема раскрыта намного глубже и понятнее.

Принцип работы реостата и зависимость сопротивления от положения ползунка

Суть работы реостата состоит в том, что сопротивление напрямую зависит от той части резистивного материала, с которой контактирует ползунок. Если ползунок передвинуть в сторону уменьшения длины проводника, сопротивление уменьшится, поскольку току придется проходить меньшую часть резистора. При смещении в противоположном направлении увеличивается длина участка, задействованного в цепи, и сопротивление растет.

Практические особенности и примеры эксплуатации

На практике изменение сопротивления реостата при перемещении ползунка происходит плавно и относительно равномерно, но иногда встречаются нюансы. Например, при использовании длинных проводников сопротивление меняется заметно даже при небольшом смещении ползунка. Реостат с максимальным сопротивлением в 500 Ом можно плавно настроить от нескольких Ом до максимума путем перемещения ползунка вдоль резистивной дорожки.

Важно понимать, что точная зависимость сопротивления от положения ползунка определяется не только длиной резистива, но и его конструкцией, материалом и сечением проводника. Некоторые модели предусматривают нелинейную зависимость для специфических задач, например, для тонкой настройки звука в аудиотехнике.

• Линейное изменение. Обычный реостат с равномерным сопротивлением по длине обеспечивает пропорциональное изменение сопротивления при перемещении ползунка.
• Нелинейное регулирование. Реостаты с измененным сопротивлением на разных участках дают возможность более точной настройки в определенных диапазонах значений.

Ползунок – ключевой компонент, обеспечивающий надежный контакт с проводящей дорожкой и возможность быстрого изменения сопротивления без разрыва цепи. Правильная настройка и обслуживание ползунка гарантируют точное и стабильное регулирование сопротивления на протяжении всего срока службы реостата.

Физические причины изменения сопротивления при смещении контакта на резистивном слое

Перемещение ползунка реостата вызывает изменение величины сопротивления за счет изменения длины активного участка резистивного слоя, через который протекает электрический ток. В реостате используется пленочный или проволочный резистивный элемент, обладающий равномерным сопротивлением на единицу длины. При смещении контакта фактически изменяется рабочая длина этого резистивного слоя, что и приводит к изменению общего сопротивления устройства.

Реализация данного принципа основана на законе Ома: сопротивление прямо пропорционально длине материала, через который проходит ток, и обратно пропорционально площади поперечного сечения. При перемещении ползунка меняется только длина участка резистивного слоя, а остальные параметры остаются постоянными. Таким образом, увеличение длины слоя между контактами повышает сопротивление, а уменьшение – снижает.

Практические аспекты и примеры

В пленочном реостате слой резистивного материала нанесён тонкой плёнкой на изолирующую подложку. Смещение ползунка по этой пленке изменяет длину участка с током. Благодаря равномерности нанесения сопротивление на сантиметр слоя стабильное. Например, если на 10 см резистивного слоя приходится 10 кОм, при смещении ползунка на 3 см изменится сопротивление приблизительно на 3 кОм. Такая пропорциональность характерна для качественных реостатов, где слой наносится равномерно и контакты обеспечивают надёжное соединение без лишнего сопротивления.

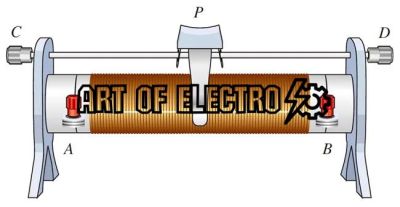

В проволочных реостатах сопротивление меняется аналогичным образом – длина проволоки между входом и ползунком регулирует сопротивление. Отличие в том, что проволока обычно намотана спиралью, и качество контакта ползунка с проволочной поверхностью влияет на плавность изменения сопротивления и отсутствие скачков.

• Контактное сопротивление: смещение ползунка может влиять на величину контактного сопротивления. Чем лучше контакт, тем точнее изменение сопротивления соответствует перемещению.
• Однородность слоя: неровности или повреждения на резистивном слое могут вызвать искажения, из-за которых сопротивление меняется неравномерно, что важно учитывать при эксплуатации и выборе реостата.
• Температурное влияние: увеличение длины резистивного слоя также сопряжено с увеличением длины материала, нагревающегося при протекании тока, что может вызвать незначительные изменения сопротивления из-за температурного коэффициента.

Таким образом, физическая природа изменения сопротивления при перемещении ползунка реостата связана с изменением длины резистивного слоя и обеспечением качественного контакта. Этот принцип применим для широкого спектра электронных устройств, где необходима плавная регулировка величины сопротивления.

Влияние конструкции реостата на изменение сопротивления при движении ползунка

Основные факторы конструкции, влияющие на изменение сопротивления, – форма и материал движущегося участка, а также схема подключения контактов. При правильном подборе этих элементов достигается плавное или ступенчатое увеличение или уменьшение сопротивления.

Ключевые моменты влияния конструкции реостата

• Форма резистивного элемента: спиральная или плоская форма определяет равномерность изменения сопротивления при движении ползунка.
• Материал резистивной дорожки: влияет на стабильность и диапазон сопротивления.
• Расположение контактов: определяет, как изменяется длина активного участка, а значит – общее сопротивление.
• Тип подвижного контакта: качество и конструкция ползунка влияют на точность и плавность регулировки.

Таким образом, конструкция реостата задаёт характер изменения сопротивления: плавное, ступенчатое или с определёнными зонами стабильности, что важно для различных электронных задач и устройств.
