Как искать и найти короткое замыкание в проводах и цепи: способы узнать наличие КЗ

Определить наличие и местоположение повреждений в проводке – задача, с которой рано или поздно сталкивается каждый, кто работает с электросетями. Когда в цепи появляется несанкционированное соединение, нарушается ее работа, и это может привести к поломкам или даже опасности. Важно уметь распознавать признаки таких проблем и методично проверять участки сети, чтобы быстро локализовать источник неисправности. Для более глубокого погружения в тему и практических примеров настоятельно советуем посмотреть прикрепленные видеоматериалы в начале и в конце статьи – они позволят лучше понять все нюансы процедуры и сэкономят время при работе с проводкой.

Как найти и устранить короткое замыкание в электропроводке

Для того чтобы эффективно найти короткое замыкание в цепи, нужно понимать не только типичные места, где оно возникает, но и методы диагностики, позволяющие быстро локализовать проблему.

Первые шаги в поиске короткого замыкания

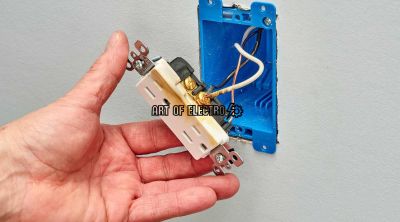

Если подозреваете, что в проводах есть короткое замыкание, первое, что нужно сделать – отключить питание. Безопасность на первом месте. Затем внимательно осмотрите видимые участки проводки на наличие повреждений – обгоревшей изоляции, следов оплавления, запаха гари. Часто короткое замыкание прячется именно там.

• Выключите все электроприборы и выключатели в проблемной зоне.
• Отсоедините участки провода, если это возможно, чтобы локализовать место неисправности.
• Проверьте предохранители и автоматические выключатели – срабатывание защитных устройств указывает, где искать.

Использование измерительных приборов для поиска короткого замыкания

Чтобы узнать короткое замыкание точно, применяйте мультиметр или тестер. В режиме проверки сопротивления можно обнаружить, где между проводами снижен уровень сопротивления вплоть до нуля – это явный признак короткого замыкания.

1. Отключите питание сети.
2. Снимите нагрузку с цепи – отключите приборы, лампы и так далее.
3. Подключите щупы мультиметра к концам проводов, которые проверяете.
4. Наблюдайте показания: практически нулевое сопротивление укажет на 'коротыш'.

Если трудно добраться до концов проводов, проверить можно по этапам – разрезать цепь на участки и тестировать последовательно, чтобы сузить поиск. В некоторых случаях помогает проверка изоляции специальным прибором – мегомметром.

Практические советы по устранению короткого замыкания

Найдя место замыкания, внимательно осмотрите проводку: провод мог повредиться, изоляция стерлась или произошло проникновение влаги. Иногда достаточно заменить небольшой участок кабеля и изоляцию.

• Если повреждён провод – обрежьте его и замените на новый кусок.
• Обязательно используйте качественные соединители и изоляционную ленту.
• Проверяйте все соединения на плотность и отсутствие коррозии.
• Если проводка старая – задумайтесь о полной замене, чтобы предотвратить повторные замыкания.

После ремонта обязательно включите питание и повторно проверьте цепь мультиметром, чтобы убедиться в устранении короткого замыкания. Без этого уверенности в безопасности работы электросети не будет.

Диагностика короткого замыкания в электрической цепи с помощью мультиметра

Для начала убедитесь, что питание цепи отключено, чтобы избежать поражения электричеством и повредить сам мультиметр. После этого можно приступать к поиску короткого замыкания в проводах или в самой цепи.

Пошаговый алгоритм диагностики

1. Выставьте мультиметр в режим прозвонки или измерения сопротивления. В первом случае устройство издаст звуковой сигнал при наличии контакта между точками, а во втором покажет близкое к нулю значение сопротивления.
2. Подключите щупы мультиметра к концам проводки или к точкам цепи, где предполагается замыкание. Если вы слышите сигнал или видите низкое сопротивление – между этими точками короткое замыкание.
3. Проверяйте участки провода поэтапно. Отсоединяйте части цепи, чтобы локализовать участок с неисправностью. Это особенно полезно, когда короткое замыкание не на поверхности, а внутри изоляции.
4. Обратите внимание на нестандартные показания мультиметра. Если сопротивление внезапно падает до нуля или мультиметр постоянно пищит, значит, где-то внутри цепи замыкание.
5. Проверяйте изоляцию вручную. Иногда визуальный осмотр помогает обнаружить обгоревшие или повреждённые участки провода, которые и вызывают короткое замыкание.

Используя мультиметр, можно легко и быстро найти короткое замыкание в цепи или проводах, что значительно сэкономит время и средства на ремонт. Главное – правильно подходить к самой диагностике и не торопиться.

Определение местоположения короткого замыкания в домашних электропроводах: практические методы

Перед тем как начать поиск, необходимо обесточить всю систему, чтобы работа была безопасной. Безопасность превыше всего: не стоит проводить поиск короткого замыкания, если вы не уверены в своих знаниях или навыках. Если же вы хотите разобраться самостоятельно, ниже приведены практические методы, которые помогут узнать короткое замыкание и определить его точное местоположение.

Практические методы поиска короткого замыкания в проводах

• Визуальный осмотр проводки. Иногда все проще, чем кажется. Проверьте видимые участки проводов на наличие повреждений, поврежденной изоляции, оплавлений или обугленных участков. Такие признаки часто указывают на подозрительные участки, где может находиться короткое замыкание.
• Использование мультиметра. Мультиметр – ваш главный помощник в поиске короткого замыкания. Поставьте его на режим прозвонки и проверяйте участки проводки. Если мультиметр покажет нулевое сопротивление между проводами, которые не должны контактировать, значит, где-то есть замыкание.
• Изоляция участков цепи. Разделите цепь на несколько частей. Отсоединяйте поочередно провода или группы проводов, чтобы понять, в каком участке цепи возникает короткое замыкание. Точное отделение фрагментов проводки поможет сузить область поиска.
• Выключатели и предохранители. Тестируйте нагрузки и автоматы. Если при включении отдельного автомата или выключателя сразу срабатывает защита, значит именно в этой линии есть короткое замыкание. Это позволит сразу сузить круг поиска.
• Использование индикаторной отвертки. С ее помощью можно проверить под напряжением ли провода и есть ли возможные пробои.

Используя эти методы вместе, вы сможете обнаружить точку короткого замыкания в домашней электропроводке. Важно помнить, что любые работы с электрикой должны выполняться с соблюдением мер предосторожности и при необходимости с помощью профессионала.

Применение термографии для выявления короткого замыкания в сложных электрических системах

Основная идея проста: короткое замыкание вызывает локальный нагрев, и инфракрасная камера позволяет «увидеть» этот перегрев, даже если он внутри стен, щитков или других замкнутых конструкций. Такой подход значительно экономит время и снижает риски повреждений, ведь ошибки в работе с электричеством могут быть опасны.

• Термография – неинвазивный и быстрый способ диагностики. Не нужно разбирать цепь или системы для проверки; достаточно просканировать поверхности.
• Обнаружение горячих точек помогает выявить места короткого замыкания до серьёзных аварий. Раннее обнаружение позволяет предотвратить пожары и оборудование от выхода из строя.
• Даёт возможность контролировать динамику состояния системы. Регулярные обследования через термографию помогают отслеживать изменения и предупреждать проблемы заранее.
• Чувствительность камер к температуре позволяет выявлять даже небольшие отклонения, что особенно важно для сложных и протяжённых кабельных систем.

Практические рекомендации

1. Перед обследованием отключите нагрузку, чтобы минимизировать риски и повысить качество измерений.
2. Используйте камеры с достаточным разрешением и чувствительностью, адаптированные под особенности конкретной цепи.
3. Регулярно проводите термографические обследования, особенно в сложных и ответственных системах, где последствия коротких замыканий особенно серьёзны.
4. Обращайте внимание не только на явные горячие точки, но и на скрытые изменения температуры, которые могут указывать на постепенное развитие проблемы.
5. Комбинируйте термографию с другими методами диагностики для более полного анализа и точного выявления неисправностей.

Как эти знания помогут в будущем?

Использование термографии в диагностике электрических цепей – это инвестиция в безопасность и надёжность. Благодаря ей можно значительно снизить время простоя оборудования и избежать финансовых потерь, связанных с незапланированным ремонтом или авариями. Кроме того, это отличный инструмент для обучения и повышения квалификации специалистов, который добавляет уверенности в каждодневной работе с электрическими системами.

В конечном счёте, термография помогает делать сложные электрические системы понятнее и безопаснее. Используя её возможности, вы не только находите проблемы быстрее, но и уверенно смотрите в будущее без лишних рисков. В этом и есть главная сила технологии – превратить потенциальные опасности в управляемые задачи.
