Как изменить выходное напряжение и регулировать напряжение блока питания

Чтобы получить нужное напряжение с блока питания, иногда его приходится подстраивать, меняя параметры на выходе. Это может быть важно для стабильной работы различных электронных устройств, где стандардные значения не всегда подходят. В статье разберём простые методы изменения напряжения, а также основные принципы управления этим процессом. Для полного понимания темы советуем перед чтением и после ознакомления с материалом посмотреть обучающие видео – в них наглядно показаны все тонкости и возможные нюансы, которые лучше видеть, чем просто читать.

Как изменить выходное напряжение блока питания: технические способы и принципы

Для эффективного изменения выходного напряжения блока питания важно разобраться в его конструкции и функционировании. В большинстве источников питания есть встроенные механизмы регулировки или возможности для модификации, которые можно использовать без сложных переделок. Рассмотрим основные методы на практике.

1. Регулировка потенциометром на стабилизаторе

В блоках питания на основе линейных стабилизаторов (например, серии 78xx или LM317) часто присутствует регулировочный потенциометр. Он предназначен для изменения опорного напряжения стабилизатора, что и приводит к изменению выходного напряжения.

• Откройте корпус и найдите настройочный резистор или потенциометр.
• Плавно вращайте регулятор, одновременно контролируя выходное напряжение мультиметром.
• Убедитесь, что в процессе регулировки нагрузка подключена для стабильной работы, иначе показания будут некорректными.

На практике, например, с LM317 можно изменить напряжение от 1,25 В до примерно 30 В, меняя сопротивление внешнего делителя. Такой способ прост и не требует дополнительных элементов.

2. Использование внешнего делителя напряжения

В некоторых схемах блоков питания выходное напряжение задаётся через резистивный делитель, подключенный к управляющему входу стабилизатора. Изменение номиналов резисторов позволяет плавно менять уровень выходного напряжения.

Это позволяет тонко настроить выходное напряжение в пределах заданных схемой значений. При замене резисторов важно использовать детали с точным номиналом и хорошей стабильностью, чтобы избежать дрейфа напряжения при изменении температуры.

3. Использование преобразователей с функцией регулировки

В импульсных блоках питания изменение выходного напряжения часто достигается с помощью изменения скважности широтно-импульсной модуляции (ШИМ). В современных модулях предусмотрены цифровые или аналоговые интерфейсы для регулировки, что позволяет легко адаптировать выход под нужды.

• Подав команду на управляющий вход или через интерфейс, изменяют коэффициент заполнения импульсов.
• Результатом становится изменение среднего выходного напряжения.
• Пример: DC-DC преобразователь может менять выходное напряжение в широком диапазоне – от 5 В до 24 В – без потери эффективности.

Этот способ является наиболее технологичным и удобным для точной настройки, особенно в цифровых системах и устройствах с автоматическим управлением.

4. Замена интегральных стабилизаторов на модели с другим выходным напряжением

Если блок питания сделан на базе фиксированного линейного стабилизатора без регулировочного входа, иногда проще заменить сам стабилизатор на модель с нужным напряжением. Например, заменить стабилизатор 7805 (5 В) на 7812 (12 В).

Такой метод быстро решает задачу, но требует проверки совместимости по току, тепловыделению и габаритам.

5. Введение дополнительного ступенчатого преобразования

Если требуется значительно изменить выходное напряжение – например, с 12 В до 3,3 В или наоборот – иногда рационально добавить отдельный понижающий (buck) или повышающий (boost) преобразователь, подключенный на выход блока питания.

• Это позволяет сохранить исходный блок без сложных переделок.
• Устройство преобразователя выбирается в зависимости от необходимого тока и мощности.
• Такой подход очень распространён в лабораторных и промышленный условиях.

Регулировка выходного напряжения линейного блока питания с помощью потенциометра

Потенциометр в составе линейного блока питания обычно выступает в роли регулирующего резистора, который изменяет величину опорного или обратного сигнала, контролирующего силовые элементы стабилизатора. За счёт механического вращения ручки можно плавно регулировать выходное напряжение в пределах заложенного проектом диапазона, что делает этот метод удобным и практичным для множества применений.

Практическая реализация регулировки с помощью потенциометра

Чаще всего потенциометр устанавливается в делитель напряжения, подключённый к входу стабилизатора или его управляющему элементу. При вращении ручки изменяется соотношение сопротивлений в цепи, что приводит к изменению уровня опорного сигнала. В результате устройство «видит» иную точку отсчёта и подстраивает выходное напряжение под новые условия.

Для примера рассмотрим стандартный линейный блок питания на базе интегрального стабилизатора с выходом 0–30 В. Если в оригинальной схеме используется фиксированный резистор в делителе обратной связи, заменив его на потенциометр с номиналом, скажем, 5 кОм, можно обеспечить плавную регулировку напряжения в заданных пределах. Важно подбирать номинал так, чтобы обеспечить стабильность работы и избежать чрезмерного шума при настройке.

• Выбор типа потенциометра: Рекомендуется применять многооборотные переменные резисторы для большей точности и удобства при калибровке.
• Установка потенциометра: Обычно он монтируется на панели устройства с удобным доступом для пользователя. Внутри корпуса потенциометр пается или фиксируется на плате, обеспечивая надёжность контакта.
• Диапазон регулировки: При организации регулировки следует учитывать минимально и максимально допустимые значения выходного напряжения, указанные в технических данных стабилизатора.

Важный момент – при настройке линейного блока питания через потенциометр следует учитывать влияние температурных изменений на параметры резисторов и самого потенциометра. Практика показывает, что качественные компоненты с низким ТКС обеспечивают стабилизацию выходного напряжения и снижают дрейф параметров в процессе эксплуатации.

Чтобы продемонстрировать, как влияет потенциометр на выходное напряжение, можно привести простой пример: при вращении ручки потенциометра в одну сторону напряжение может плавно увеличиваться с 5 В до 15 В, а в другую – уменьшаться обратно до 5 В. При этом изменение происходит без скачков и нестабильности, что важно для чувствительной электроники и лабораторных установок.

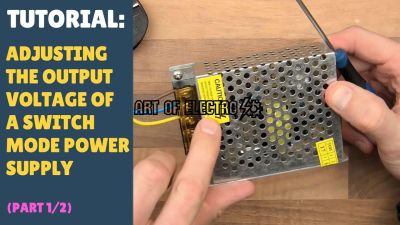

Изменение выходного напряжения импульсного блока питания путём настройки управляющих элементов

В импульсных блоках питания (ИБП) степень контроля выходного напряжения достигается благодаря тонкой балансировке управляющих элементов схемы. В отличие от линейных источников, где напряжение регулируется за счёт изменения сопротивления в цепи, в импульсных блоках основную роль играют управляющие сигналы ШИМ-модуляции и обратная связь.

Основным параметром при регулировке выходного напряжения является скважность импульсов, формируемых управляющей микросхемой или контроллером. Изменение длительности импульса подающегося на ключевой транзистор (обычно MOSFET) напрямую влияет на энергию, передаваемую на выход, следовательно – на уровни напряжения.

Управляющие элементы, влияющие на выходное напряжение

В типовой импульсной схеме регулировка напряжения реализована через следующие ключевые узлы:

• Регулятор скважности (ШИМ-контроллер) – это сердце управления. При изменении его настроек меняется длительность импульсов, что сказывается на выходном уровне.
• Обратная связь (Feedback) – подключается к выходу блока питания через делитель напряжения. Измеряя выходное напряжение, она сравнивает его с опорным и посылает корректирующий сигнал на контроллер.
• Резистивные делители в цепи обратной связи – увеличение или уменьшение отношения сопротивлений изменяет опорный уровень, что меняет точку стабилизации напряжения.

На практике наиболее простой и часто применяемой методикой является регулировка сопротивления в цепи обратной связи. Например, в компактных ИБП с фиксированным контроллером можно получить более высокое или более низкое выходное напряжение, заменой одного из резисторов в делителе обратной связи на переменный резистор или выбором другого номинала. Это даёт возможность точной подгонки напряжения под конкретные требования нагрузки.

Для примера, стандартный блок питания на 12 В можно перенастроить на 15 В, если увеличить верхнее сопротивление в делителе обратной связи примерно на 25%. Однако при этом необходимо контролировать нагрузочные характеристики и тепловыделение, так как выходной ток и мощность изменятся.

Практические советы по регулировке

1. Перед внесением изменений внимательно изучите схему блока питания и спецификацию используемого ШИМ-контроллера.
2. Изменяйте только один параметр за раз, чтобы точно понять влияние настройки на выходное напряжение.
3. Используйте точные и термостабильные резисторы в цепи обратной связи для стабильной работы блока питания.
4. После настройки измерьте выходное напряжение под нагрузкой – важно обеспечить стабильность напряжения при реальных условиях.
5. Обратите внимание на напряжение питания управляющего контроллера, так как в некоторых схемах изменение опорного напряжения затрагивает и его работу.

Кроме резистивных делителей, некоторые современные импульсные блоки питания снабжены цифровыми интерфейсами или потенциометрами для гибкой регулировки выходного напряжения. В таком случае настройка сводится к вращению регулировочного элемента или изменению программных параметров, что значительно упрощает процедуру.

В итоге, понимание принципов работы управляющих элементов и правильное их использование позволяет квалифицированно регулировать выходное напряжение блока питания. Этот навык особенно полезен при ремонте, модернизации или создании специализированных решений под нестандартные требования.

Установка и использование внешних регуляторов напряжения для точной настройки выходного параметра

Когда речь заходит о точной настройке выходного напряжения блока питания, внешние регуляторы напряжения становятся настоящими героями ситуации. Они позволяют добиться нужных параметров работы без глобальной переделки внутренней схемы, что экономит время и средства. Важно понимать, что с их помощью можно не только подстраивать напряжение под конкретные задачи, но и повысить стабильность и надежность работы оборудования.

Основная идея – использовать внешний стабилизатор или регулятор с возможностью тонкой подстройки, который подключается к выходу блока питания и регулирует напряжение по необходимости. Благодаря этому можно добиться плавного изменения выходного параметра и адаптировать питание под специфические требования, что критично в электронной технике и лабораторных условиях.

• Выбор правильного регулятора – важно подобрать тип и параметры внешнего регулятора, соответствующие напряжению и току нагрузки. Это гарантирует безопасность и эффективность настройки.
• Учитывать тепловыделение – при регулировке напряжения регулятор может нагреваться, поэтому необходимо обеспечить адекватное охлаждение, чтобы избежать перегрева и выхода из строя.
• Точная подстройка становится возможной благодаря установке потенциометров или цифровых регуляторов, что облегчает настройку и повторяемость параметров.
• Проверка параметров – всегда после установки стоит измерить выходное напряжение мультиметром, чтобы убедиться в точности и стабилизации работы.
• Безопасность превыше всего – не забывайте соблюдать полярность, использовать предохранители и минимизировать риск короткого замыкания.

Эти знания пригодятся не только в текущих проектах, но и в дальнейшем при работе с различным электронным оборудованием, позволяя оптимизировать энергетическое питание и добиваться максимальной эффективности без лишних затрат. Умение точно контролировать и адаптировать напряжение – это навык, который откроет новые возможности и повысит качество ваших разработок.

Ведь, если немного разобраться и освоить внешний регулятор, можно сделать свой блок питания настоящим швейцарским ножом электроники – гибким и надежным инструментом для любых задач! Всё в ваших руках, и это здорово.
