Как измерить и проверить сопротивление датчика: способы узнать сопротивление датчика

Чтобы убедиться, что датчик исправен и работает так, как нужно, важно понимать, как можно проверить его электрическое сопротивление. Зная правильные показатели, вы быстрее выявите проблему и примете нужные меры. Все, что потребуется – это мультиметр и немного внимания. В статье подробно расскажем, как провести замер и что при этом учитывать, но для полного погружения в тему советуем взглянуть на видео, расположенное в начале и в конце материала – там показано всё наглядно и доступно.

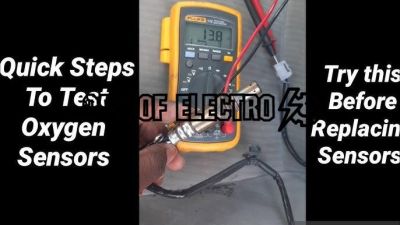

Принцип работы мультиметра при измерении сопротивления датчиков

Как мультиметр взаимодействует с датчиком

При проверке сопротивления мультиметром, он выступает в роли источника постоянного тока с очень низким напряжением (обычно около 1-3 В), которое безопасно для большинства чувствительных датчиков. В процессе измерения:

• Датчик оказывает сопротивление протеканию тока. Это сопротивление зависит от его конструкции и текущего состояния.
• Прибор измеряет величину упавшего напряжения и рассчитывает сопротивление с учетом известного тока.

Например, термистор, часто используемый в температурных датчиках, меняет сопротивление в зависимости от температуры. В режиме измерения сопротивления мультиметр позволяет определить текущее сопротивление, что уже дает понимание о состоянии датчика и окружающей среды.

Практические советы по измерению сопротивления датчика

1. Обесточьте цепь. Перед измерением сопротивления обязательно отключите питание устройства, в котором установлен датчик. Активное напряжение повлияет на показания мультиметра и может привести к его повреждению.
2. Извлеките датчик из цепи. Для точности измерений желательно отсоединить датчик от общей схемы, поскольку параллельные элементы могут исказить результат.
3. Выберите правильный режим на мультиметре. Обычно это символ омега (?), который соответствует измерению сопротивления.

Предположим, что у нас есть датчик температуры с номинальным сопротивлением около 10 кОм при комнатной температуре. При измерении мультиметр должен показать значение близкое к этой величине – например, 9,8 кОм. Если же результат значительно отличается – например, в несколько Ом или превышает несколько сотен кОм – это говорит о неисправности или повреждении датчика.

Технические особенности и нормы сопротивления для разных типов датчиков

При измерении сопротивления датчика важно учитывать его тип и технологические особенности. Каждый вид сенсора имеет собственные нормы сопротивления, которые зависят от принципа работы и конструкции элемента. Некорректное сравнение показателей может привести к неправильной диагностике и, как следствие, к ошибкам в техническом обслуживании.

Знание типовых значений сопротивления и особенностей измерения позволяет быстрее определить работоспособность датчика и понять, требуется ли его замена или ремонт. Рассмотрим основные категории датчиков и их нормы сопротивления на практике.

Резистивные датчики температуры (например, термисторы и терморезисторы)

Резистивные датчики температуры меняют своё сопротивление в зависимости от температуры окружающей среды. В эту группу входят термисторы и платиновые терморезисторы (Pt100, Pt1000).

• Термисторы имеют довольно широкий диапазон сопротивления - от нескольких сотен до десятков тысяч Ом. К примеру, для NTC-термистора типичное сопротивление при 25°C составляет 10 кОм или 100 кОм. При измерении сопротивления датчика очень важно соблюдать температурный режим, иначе значения будут искажены.
• Терморезисторы Pt100

Емкостные и индуктивные датчики

Для емкостных и индуктивных датчиков измерение именно сопротивления не является основным способом диагностики, поскольку их принцип действия базируется на изменении емкости или индуктивности. Тем не менее, в рамках первоначальной проверки целостности датчика часто измеряют сопротивление обмоток или электрических контактов.

• У индуктивных датчиков в норме сопротивление катушек может быть в пределах от нескольких Ом до сотен Ом. Например, датчик положения с индуктивной обмоткой часто имеет сопротивление около 50-200 Ом. Значения значительно выходящие за эти рамки, как правило, свидетельствуют о нарушении в обмотках – размыкании или коротком замыкании.
• Для емкостных датчиков, особенно бесконтактных, измерение сопротивления обычно показывает либо очень высокое значение (десятки мегом), либо наводит на мысль о токах утечки при снижении изоляции.

Датчики давления и расхода с выходом на основе полупроводников

В современных датчиках давления и расхода, где элементы являются полупроводниковыми, параметры сопротивления имеют ключевое значение только для проверки внутренних цепей. Например, датчики с резистивным выходом могут иметь обыкновенное сопротивление в диапазоне несколько килоом.

Практический опыт показывает, что сопротивление таких датчиков должно стабильно соответствовать технической документации – 1,5–5 кОм в зависимости от модели. При отклонении от этих значений можно предположить повреждение или загрязнение встроенных элементов, что требует углубленной диагностики.

Особенности измерения и советы по проверке сопротивления датчиков

1. Для корректного измерения сопротивления датчика всегда отключайте его от рабочей цепи. Нахождение в линии питания или подключение к управляющей электронике искажает результаты.
2. Используйте мультиметр с достаточной чувствительностью и точностью, учитывая диапазон ожидаемых значений.
3. При измерении резистивных датчиков температуры измеряйте при контролируемой температуре или делайте поправку на температуру.
4. Если в технической документации отсутствуют нормы сопротивления, ориентируйтесь на значения сопоставимых по типу и конструкции датчиков, а также на состояние исправного аналога.
5. Проверяйте также состояние проводов и контактов, так как часто неисправности обусловлены не самим датчиком, а обрывами или окислением соединений.

Практические рекомендации по правильной подготовке и подключению датчика для точного измерения сопротивления

Чтобы получить точное значение сопротивления датчика, важно правильно к нему подготовиться и корректно подключиться. Ошибки на этом этапе могут привести к неверным показаниям, и вы просто не поймете, что же на самом деле происходит с вашим устройством.

Первое – убедитесь, что датчик отключен от источника питания и другой электроники. Это поможет избежать искажения результатов и предотвратит возможные повреждения мультиметра и самого датчика. Кроме того, важно тщательно очистить контакты от грязи и окисления – даже небольшие загрязнения могут исказить показания.

Ключевые моменты и рекомендации:

• Используйте качественный мультиметр, который поддерживает измерение сопротивления с необходимым диапазоном и чувствительностью.
• Не трогайте руками рабочие контакты
• Проводите измерение в стабильных условиях – избегайте вибраций, резких перепадов температуры или влажности, которые могут влиять на показатели.
• Если есть сомнения, измерьте несколько раз и сравните результаты для уверенности.
• Разберитесь с типом датчика и его техническими характеристиками, чтобы оценить, соответствует ли полученное сопротивление стандартам для данного элемента.
