Как измерить и проверить сопротивление изоляции и сопротивление кабеля мегаомметром

Если вам нужно быстро и точно определить состояние изоляции электрического кабеля, мегаомметр – незаменимый инструмент для этой задачи. С его помощью можно измерить сопротивление изоляционного слоя и убедиться в целостности проводника, что особенно важно для безопасности и надежности электросистемы. В статье мы разберём, как правильно выполнить измерения, на что обратить внимание и как избежать распространённых ошибок при работе с прибором. Для более полного понимания темы советуем обязательно посмотреть видео в начале и конце статьи – там показаны практически все нюансы и техники работы с мегаомметром.

Как измерить сопротивление изоляции кабеля мегаомметром: полный обзор методики

Если вы хотите знать, как измерить сопротивление изоляции кабеля мегаомметром, стоит познакомиться с самыми важными правилами и последовательностью действий, чтобы получить точные и достоверные результаты.

Подготовка к измерению

Перед тем как проверить сопротивление изоляции кабеля мегаомметром, необходимо отключить кабель от источника питания и любых подключенных устройств. Это исключает возможность повреждения оборудования и обеспечивает безопасность оператора. Кроме того, важно убедиться, что кабель высушен и не имеет загрязнений на поверхности изоляции.

После отключения следует освободить концы кабеля и очистить их при необходимости. Это позволит избежать ошибок измерения, связанных с плохим контактом.

Пошаговая инструкция измерения сопротивления изоляции

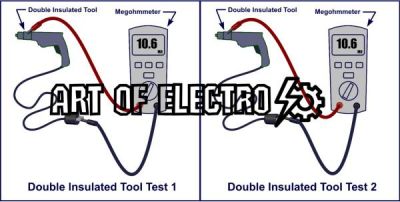

1. Подключите мегаомметр. Одна клемма прибора подключается к жиле кабеля, а другая – к экрану или металлической оплётке, если она есть, либо к земле.
2. Выберите напряжение тестирования. Обычно для кабелей низкого напряжения достаточно 500 или 1000 В. Для других типов и длин кабеля могут потребоваться другие значения, указанные в технических нормативах.
3. Включите прибор и начните измерение. Мегаомметр подаст высокое постоянное напряжение на изоляцию, а прибор измерит ток утечки, что позволит вычислить сопротивление.
4. Держите прибор включенным не менее 1 минуты. За этот период результат стабилизируется, и вы сможете оценить качество изоляции по показаниям на экране.
5. Запишите значение сопротивления изоляции. Обычно чем выше сопротивление, тем лучше состояние изоляции.

Особенности и советы

• Измеряйте сопротивление изоляции при нормальной температуре, так как влажность и температура влияют на получаемые результаты.
• Если полученное значение очень низкое, это признак повреждения или загрязнения изоляции.
• Не делайте измерения на включенном оборудовании во избежание выхода из строя мегаомметра и электроаппаратуры.
• После завершения измерения кратковременно разрядите кабель, чтобы снять остаточное напряжение.

Технические принципы работы мегаомметра при измерении сопротивления изоляции кабеля

При измерении сопротивления кабеля мегаомметром важно понимать, что прибор не работает как обычный омметр. Он использует повышенное напряжение, которое может доходить до нескольких тысяч вольт, чтобы выявить микроскопические дефекты и повреждения в изоляции, которые под обычным напряжением могут быть незаметны.

Как мегаомметр проверяет сопротивление изоляции кабеля

В основе работы мегаомметра лежит создание постоянного высокого напряжения, которое подаётся на жилы кабеля и корпус (землю). В момент подачи напряжения начинается измерение тока утечки через изоляцию. Поскольку изоляция по сути является диэлектриком, ток утечки минимален. Мегаомметр измеряет этот ток и на основе этих данных рассчитывает сопротивление. Чем меньше ток утечки – тем выше сопротивление изоляции и лучше состояние кабеля.

Важно, что прибор показывает моментальное значение сопротивления, однако для оценки качества изоляции нужно наблюдать за показаниями в течение времени. Изоляция может корректно работать под нагрузкой, но при длительном воздействии высокого напряжения показатель может изменяться. Это связано с особенностями материала и возможным проникновением влаги или пыли.

• Высокое напряжение стимулирует выявление скрытых дефектов, которые не видны при низком напряжении.
• Измерение тока утечки позволяет определить уровень изоляции по сопротивлению.
• Нагрузочное тестирование помогает выявить слабые места и потенциальные проблемы изоляции.

Таким образом, мегаомметр – незаменимый инструмент, когда нужно проверить сопротивление изоляции кабеля мегаомметром или измерить сопротивление кабеля мегаомметром с целью профилактики и обеспечения безопасности электросетей.

Техника безопасности и подготовка кабеля к измерениям сопротивления изоляции мегаомметром

Кроме того, чтобы получить точные показатели сопротивления изоляции, необходимо правильно подготовить кабель и окружающее пространство. Это значительно снизит риск ошибок в измерениях и сделает процедуру максимально безопасной и надежной.

Основные правила техники безопасности при работе с мегаомметром

• Обесточьте кабель. Перед проверкой обязательно отключите кабель от источников питания и нагрузок. Входное напряжение должно быть полностью снято.
• Проверьте исправность мегаомметра и защитных средств. Убедитесь, что прибор не поврежден, а резиновые изоляционные перчатки, коврики и средства защиты в порядке.
• Избегайте контакта с открытыми металлическими частями. Во время измерения не трогайте оголенные элементы кабеля и контактные клеммы.
• Предупредите окружающих. Убедитесь, что в зоне работы нет посторонних. Повесьте предупреждающие таблички при необходимости.
• Пользуйтесь только исправным оборудованием. Используйте мегаомметр с заведомо разрешенными техническими характеристиками, соответствующими типу измеряемого кабеля.

Подготовка кабеля к измерениям сопротивления изоляции мегаомметром

1. Очистка поверхности. Уберите пыль, грязь и влагу с внешней поверхности кабеля. Загрязнения могут исказить результаты теста.
2. Отсоединение и заземление. Снимите все соединения и на время измерений заземлите сердечник и экранирующие элементы кабеля, если это требуется.
3. Разделение жил. При необходимости измерьте каждую жилу отдельно, чтобы понять состояние изоляции в каждом проводнике.
4. Проверка и фиксация кабеля. Кабель должен быть уложен так, чтобы не было перекрутов и сильных напряжений, которые могут повлиять на результат.
5. Температурный фактор. Помните, что температура окружающей среды и кабеля влияет на сопротивление изоляции. По возможности проводите измерения в стабильных условиях.

Только после выполнения всех этих шагов можно приступать непосредственно к измерению сопротивления изоляции кабеля мегаомметром. Правильная подготовка и соблюдение техники безопасности обеспечат корректные данные и максимальную защиту как оператора, так и оборудования.

Анализ полученных данных и оценка качества изоляции кабеля на основе измерений мегаомметром

Данные, полученные в ходе проверки, позволяют определить наличие повреждений, загрязнений или других дефектов, которые могут привести к снижению изоляционных свойств. Если сопротивление изоляции достаточно высокое (обычно в пределах нескольких сотен мегом Ом и выше), можно с уверенностью сказать, что изоляция в порядке и кабель готов к эксплуатации. Если же значения низкие или резко изменяются во времени, это сигнал к дополнительной проверке и возможному ремонту.

• Высокое сопротивление изоляции – показатель качественного состояния кабеля, его долговечности и безопасности.
• Падение сопротивления со временем измерения может указывать на увлажнение или загрязнение изоляции.
• Стабильные показатели при повторных измерениях говорят о надежности и стабильности изоляционного материала.
• Низкие или быстро уменьшающиеся значения требуют внимания и, возможно, ремонта или замены кабеля.

Практические рекомендации

1. Перед измерением убедитесь, что кабель отключен от источника питания и других устройств – безопасность прежде всего.
2. Проводите несколько измерений с интервалом во времени – это поможет увидеть тенденции и исключить случайные ошибки.
3. Сравнивайте результаты с нормами и рекомендациями производителя или стандартами электробезопасности.
4. Задокументируйте результаты – это облегчит контроль состояния кабеля в будущем и поможет своевременно принять меры.
5. Регулярно проверяйте изоляцию, особенно в условиях повышенной влажности или при воздействии агрессивных сред.

Как эти знания могут быть полезны в будущем

Понимание того, как правильно измерять сопротивление изоляции и анализировать результаты, помогает избежать многих проблем – от аварий и поломок до пожаров и травм. Эти навыки пригодятся как электрикам, так и ответственным за эксплуатацию оборудования, ведь своевременная диагностика продлевает срок службы кабелей и снижает расходы на ремонт.

В итоге, осваивая приемы работы с мегаомметром, вы повышаете не только безопасность, но и свою профессиональную компетентность. Так что продолжайте практиковаться, и будьте уверены – правильно измеренное сопротивление изоляции поможет сохранить рабочее оборудование в отличном состоянии и обеспечит спокойствие на долгие годы!
