Как измерить, найти и определить внутреннее сопротивление вольтметра

Знание о том, насколько влияет собственное сопротивление прибора на точность замеров, особенно важно для тех, кто часто работает с электрическими цепями. Разобраться, как точно выявить это значение в вольтметре, поможет избежать ошибок в расчетах и дать более надежную оценку напряжения в измеряемой схеме. В статье подробно рассмотрим способы выявления параметра, который редко заметен на первый взгляд, но критически важен при высокоточных измерениях. Рекомендуется в начале и в конце прочтения уделить внимание специальным видеоматериалам, где весь процесс показан наглядно и с дополнительными пояснениями.

Принципы работы и влияние внутреннего сопротивления на точность измерений вольтметра

Для практикующего специалиста важно понимать, как правильно определить внутреннее сопротивление вольтметра и как оно влияет на показания. В современных цифровых моделях это сопротивление достаточно велико – часто достигает нескольких мегом – что минимизирует влияние на измеряемую цепь. Однако, при работе с аналоговыми или устаревшими приборами, внутреннее сопротивление может быть существенно ниже, и его влияние становится значительно заметным.

Как работает внутреннее сопротивление и почему это важно

Принцип работы любого вольтметра основан на измерении напряжения между двумя точками цепи. Однако в реальности вольтметр не является идеальным прибором с бесконечным сопротивлением. Его внутреннее сопротивление всегда конечное, хотя и может быть очень высоким. При подключении к цепи часть тока неизбежно проходит через вольтметр, что меняет токи и напряжения в самой цепи.

Например, если вольтметр имеет внутреннее сопротивление порядка 1 Мом, а сопротивление измеряемой цепи значительно выше, влияние прибора будет минимальным. Однако если сопротивление цепи равно 10 кОм, то параллельное соединение с вольтметром уменьшит суммарное сопротивление, что вызовет изменение измеряемого напряжения и снижение точности.

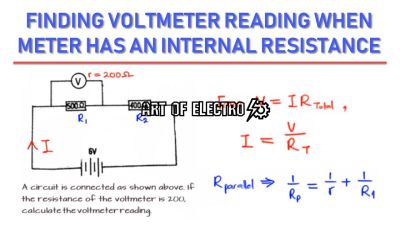

Практический пример: Задача – измерить напряжение на резисторе 10 кОм в простой цепи. Если внутреннее сопротивление вольтметра составляет 100 кОм, суммарное сопротивление будет заметно меньше, чем 10 кОм, из-за параллельного включения. Напряжение на резисторе упадет, и показания вольтметра будут занижены. В этом случае низкое внутреннее сопротивление прибора становится причиной ошибочного результата.

Способы снижения влияния внутреннего сопротивления

• Использование вольтметров с максимально высоким внутренним сопротивлением – лучший метод минимизации ошибки.
• В цифровых мультиметрах внутреннее сопротивление, как правило, составляет 10 МОм и выше, что подходит для большинства измерений.
• При работе с аналоговыми вольтметрами часто применяют корректирующие методы – например, расчет влияния внутреннего сопротивления на итоговые данные и внесение соответствующих поправок.
• В некоторых случаях используют усилители с высоким входным сопротивлением (буферные усилители) для минимизации искажений.

Опытные рекомендации по практическому измерению

При измерении напряжения в цепях с высокими сопротивлениями (от десятков кОм и выше) стоит всегда учитывать внутреннее сопротивление вольтметра. Яркий пример – проверка потенциалов в сенсорных или полупроводниковых элементах, где ошибки из-за параллельного включения вольтметра могут достигать нескольких процентов. В таких случаях лучше использовать специализированные приборы с очень высоким входным сопротивлением, чтобы избежать влияния на измеряемую схему.

Если вольтметр изначально не оснащен спецификацией внутреннего сопротивления, полезно провести экспериментальное определение этого параметра перед точной работой. Последующее использование этих данных позволит корректировать результаты и повышать достоверность измерений.

Метод измерения внутреннего сопротивления вольтметра с использованием мостовых схем и дополнительного оборудования

Применение мостовых схем позволяет получить точное значение внутреннего сопротивления вольтметра без непосредственного включения устройства в питающую цепь, что минимизирует влияние внешних факторов. Ключевым преимуществом данного метода является возможность его использования даже при небольших значениях сопротивления, характерных для современных цифровых вольтметров.

Практическое применение мостовых схем для определения внутреннего сопротивления вольтметра

Одна из наиболее эффективных схем – это использование гальванометрического моста с известными значениями сопротивлений, ориентиованных таким образом, чтобы внутреннее сопротивление измеряемого вольтметра стало одной из ветвей моста. Для проведения измерений понадобятся следующие компоненты:

• Точный источник постоянного напряжения с регулируемым выходом.
• Набор эталонных резисторов с малым допуском (обычно 0.1% и ниже).
• Чувствительный гальванометр или миллиамперметр для определения состояния моста.
• Сам вольтметр, внутреннее сопротивление которого требуется определить.

Схема собирается таким образом, чтобы поочерёдно регулировать сопротивление известного резистора до тех пор, пока гальванометр не покажет нулевой ток или минимальное отклонение. Именно при этом условии мост оказывается в равновесии, и внутреннее сопротивление вольтметра можно определить, сравнив значения сопротивления известных резисторов.

Например, если в одну из ветвей задан резистор 10 кОм, а другая ветвь содержит внутреннее сопротивление вольтметра и регулируемый резистор, достижение нулевого показания гальванометра будет означать, что искомое сопротивление совпадает с регулировочным резистором. Таким образом, на практике можно точно определить внутреннее сопротивление, исключив влияние сопротивления соединительных проводов и контактов.

Особенности и рекомендации при выполнении измерений

1. Калибровка оборудования. Перед проведением измерений необходимо убедиться в правильной работе источника напряжения и гальванометра. Небольшие погрешности этих устройств влияют на точность результатов.
2. Изоляция цепи. Важно исключить паразитные токи, которые могут искажать показания моста. Для этого используют экранирование и качественные клеммы.
3. Повторность измерений. Для повышения достоверности стоит провести несколько циклов измерений и усреднить полученные значения.
4. Использование прецизионных резисторов. Так как точность результата напрямую зависит от точности эталонных резисторов, их параметры должны тщательно контролироваться.

Внутреннее сопротивление вольтметра зачастую лежит в диапазоне от сотен кОм до десятков МОм (для высокоомных цифровых приборов), поэтому крайне важно не использовать слишком большие токи, чтобы не повредить устройство и избежать искажений. В мостовой схеме ток ограничивается именно с помощью резисторов и источника питания.

Выбор и настройка экспериментальной установки для определения внутреннего сопротивления бытового цифрового вольтметра: итоги

Основной момент – использовать устройство с известными и стабильными параметрами, чтобы не вносить лишние погрешности. Будь то резистор с точным сопротивлением или источник питания с минимальными флуктуациями, они позволяют корректно измерить влияние вольтметра на цепь.

• Выбор нагрузки: для корректного определения внутреннего сопротивления необходимо использовать резисторы с сопротивлением, которое соизмеримо с предполагаемым сопротивлением вольтметра. Это позволит наблюдать заметные изменения напряжения и точно рассчитать параметры.
• Настройка цепи: вольтметр следует подключать параллельно нагрузке, чтобы минимизировать ошибку измерения из-за смешивания токов.
• Использование мультиметра и источника питания: перед началом эксперимента проверьте стабильность и точность измерительных приборов – неправильные настройки влияют на конечный результат.
• Повторность измерений: лучше сделать несколько замеров и усреднить результаты – это уменьшит случайные ошибки и улучшит качество данных.

Запомните – экспериментальная практика не только развивает технические навыки, но и наполняет процесс исследования увлекательным смыслом. Так что не стесняйтесь экспериментировать, и пусть ваши измерения будут точными и надежными!
