Как измерить напряжение в цепи и в электрической цепи вольтметром

Понять, как правильно определить уровень напряжения между двумя точками в электрической цепи, не всегда просто. Ведь для этого нужно не только знать, куда подключать прибор, но и учитывать особенности самой конструкции цепи, чтобы избежать ошибок и повреждений. В этой статье подробно расскажем, как работать с вольтметром, чтобы получить точные показания без лишних рисков. Если хочется глубже разобраться и увидеть процесс наглядно, рекомендуем обязательно посмотреть видео в начале и конце материала – там все объясняется максимально наглядно и доступно.

Как измерить напряжение в цепи: практические рекомендации и особенности

Чаще всего для измерения напряжения используют вольтметр, который подключается параллельно элементу цепи, где необходимо провести замер. При этом важно знать, что вольтметр обладает высоким внутренним сопротивлением, что позволяет минимально влиять на измеряемый участок цепи и получать достоверные показания.

Основные принципы и порядок измерения напряжения в электрической цепи

Перед началом измерений всегда рекомендуется проверить исправность самого вольтметра. Многие современные цифровые мультиметры имеют функцию самотестирования, благодаря которой можно убедиться в нормальной работе прибора.

• Выбор диапазона измерения. На приборе следует установить соответствующий максимальный предел напряжения, чтобы избежать повреждения устройства и получить точные показатели. Если ожидаемое напряжение в цепи, например, до 230 В, выбирайте диапазон чуть выше – около 300 В.
• Подключение щупов. Для измерения напряжения в электрической цепи щупы подключаются параллельно измеряемому участку, то есть один щуп к одной точке цепи, второй – к другой. Никаких последовательных соединений, как при измерении тока, не требуется.
• Проверка безопасности. Перед прикосновением к цепи убедитесь, что руки сухие, и используйте средства индивидуальной защиты если речь идёт о сетях с напряжением выше 50 В.

Рассмотрим типичный пример: необходимо измерить напряжение на клеммах бытового электроприбора, подключённого к сети 230 В. Для этого клеммы осматриваются визуально, затем щупы вольтметра аккуратно прикладываются к контактам, соблюдая полярность – красный щуп к фазному проводу, чёрный к нулю. Цифровое устройство покажет значение, близкое к номинальному напряжению сети – около 220-230 В. Если показания значительно отличаются, например, меньше 200 В, это указывает на возможный недостаток напряжения в сети или проблемы с контактом.

Важно помнить о специфике измерения переменного и постоянного напряжения: многие вольтметры и мультиметры имеют отдельные режимы для каждого типа. Неправильный режим приведёт к некорректным показаниям. При измерении постоянного напряжения, например, на аккумуляторе, щупы также подключаются параллельно, и показатель должен соответствовать номинальному значению устройства – например, 12 В для автомобильного аккумулятора.

Особенности работы с вольтметром в цепях с разным типом нагрузки

При измерении напряжения в цепях с индуктивной или ёмкостной нагрузкой (например, электродвигателями, конденсаторами) стоит учитывать фазовые сдвиги и пульсации напряжения. В таких случаях цифровой мультиметр покажет среднеквадратичное значение напряжения, но при необходимости более точного анализа стоит использовать осциллограф.

Принцип работы вольтметра при измерении напряжения в цепи постоянного тока

Вольтметр предназначен для измерения напряжения между двумя точками электрической цепи, не влияя на ее работу. В цепях постоянного тока измерение напряжения вольтметром происходит благодаря внутреннему сопротивлению прибора, которое должно быть максимально высоким. Это обеспечивает минимальный ток через вольтметр и исключает искажение режима работы устройства или схемы.

Как работает вольтметр в цепи постоянного тока

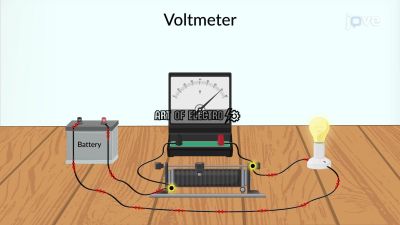

Вольтметр подключается параллельно тем двум точкам цепи, где необходимо измерить напряжение. Его внутренняя схема устроена таким образом, что при подключении создается минимальная нагрузка на цепь. Классический аналоговый вольтметр содержит магнитный движок и катушку с большим количеством витков, что обеспечивает высокое внутреннее сопротивление, зачастую достигающее нескольких мегаом.

Цифровые вольтметры имеют значительно выше сопротивление на входе, обычно в районе нескольких мегом, что практически исключает ток, проходящий через прибор. Это особенно важно при измерении напряжений на маломощных элементах или чувствительных компонентах, где даже небольшой ток может изменить значения и привести к неверным показаниям.

Например, при измерении напряжения на клеммах аккумуляторной батареи с напряжением 12 В важно, чтобы внутреннее сопротивление вольтметра было максимально высоким. Если сопротивление будет низким, то прибор начнет забирать ток, что снизит напряжение на клеммах, и вы получите заниженное значение. Современные цифровые модели с входным сопротивлением около 10 Мом позволяют избежать этой ошибки.

• Подключение параллельно – только такой способ гарантирует, что вы измеряете между двумя точками именно потенциальную разницу, а не ток.
• Высокое внутреннее сопротивление – обеспечивает минимальное влияние на измеряемую цепь.
• Тип прибора – при работе с цепями постоянного тока предпочтительны цифровые модели для более точных и стабильных измерений.

Практический опыт показывает, что для измерения напряжения в цепи постоянного тока важно проверять состояние вольтметра перед работой: изношенные щупы, поврежденные провода или неисправности в приборе могут привести к неверным результатам. В бытовых или промышленных условиях можно встретить измерения напряжения на паяных шинах, платах, аккумуляторах – везде важно соблюдать правила подключения и учитывать особенности измерительной техники.

Кроме того, при измерении напряжения в цепи постоянного тока с помощью вольтметра необходимо учитывать диапазон измерения прибора. Если выбрать слишком малый предел, существует риск повреждения прибора. На практике часто используют автоподбор диапазона в современных мультиметрах, что упрощает процедуру и повышает точность результатов.

Техника безопасного подключения вольтметра в электрическую цепь переменного тока

Измерение напряжения в цепи переменного тока требует строгого соблюдения техники безопасности. Перед подключением вольтметра важно убедиться, что используемый прибор соответствует диапазону измеряемого напряжения и имеет необходимый класс защиты. Электрическая цепь может содержать высокие напряжения, поэтому неправильное подключение или использование неисправного оборудования способно привести к поражению электрическим током или выходу из строя измерительного прибора.

Вольтметр всегда подключается параллельно к нагрузке или источнику, напряжение на котором необходимо измерить. При работе с переменным током особенно важно соблюдать правильную полярность и не допускать короткого замыкания. Использование исправных измерительных щупов с надежной изоляцией снижает риск случайного контакта с опасными токоведущими частями.

Основные правила безопасного подключения вольтметра

• Выбор подходящего вольтметра. Перед началом измерений проверьте, что прибор рассчитан на переменное напряжение необходимого диапазона. Например, для бытовых электросетей обычно достаточно измерять до 250 В переменного тока.
• Проверка исправности. Демонстрируйте показатели прибора на нулевом или тестовом источнике, чтобы убедиться в его работоспособности и точности.
• Отключение нагрузки при необходимости. В ряде случаев подключение вольтметра при работающей нагрузке может создавать опасные ситуации, особенно если измерения проводятся на электроустановках с повышенным напряжением.
• Подключение щупов. Аккуратно присоединяйте измерительные щупы к клеммам цепи, избегая соприкосновения руками с оголёнными частями проводов и щупов. Щупы нужно крепить в последовательности: сначала положительный, затем отрицательный контакт (если прибор требует соблюдения полярности).
• Использование средств индивидуальной защиты. При работе с напряжением выше 50 В обязательно надевайте изолирующие перчатки и пользуйтесь инструментом с изолированными ручками.

Практические советы при измерении напряжения в цепи переменного тока

Часто при проверке напряжения в бытовых или промышленных цепях используют портативные цифровые мультиметры с функцией измерения переменного напряжения. Для подключения вольтметра в цепь, например, 230 В, важно правильно распознать фазный и нулевой провод, чтобы избежать короткого замыкания и повреждения прибора.

Если вольтметр подключается к источнику с нестабильным напряжением, придерживайтесь следующей последовательности: сначала включите измеритель, убедитесь в режиме измерения переменного напряжения, затем аккуратно прикоснитесь щупами к точкам измерения. В случае появления на дисплее прибора внезапных скачков значения или отсутствия показаний нужно немедленно прекратить измерения и проверить целостность цепи и исправность прибора.

Влияние внутренних сопротивлений прибора на точность измерения напряжения в электрической цепи

Если внутреннее сопротивление вольтметра невысокое по сравнению с сопротивлением цепи, прибор 'подстраивает' параметры цепи, заставляя ток распределяться иначе. В итоге, измеренное напряжение может отличаться от реального, что приводит к ошибкам в оценке работы устройства или схемы.

• Внутреннее сопротивление влияет на точность. Чем выше внутреннее сопротивление вольтметра, тем меньше он «влияет» на цепь, и тем точнее показания.
• Низкое внутреннее сопротивление – это плохо. Такой прибор может изменить ток в цепи, «перетянуть» напряжение, исказить результат.
• Современные цифровые мультиметры обычно имеют очень высокое внутреннее сопротивление, что почти полностью исключает искажения.

Практические рекомендации

1. Выбирайте прибор с максимально высоким внутренним сопротивлением, чтобы не вмешиваться в работу цепи.
2. Если измеряете в чувствительных или высокоомных цепях, убедитесь, что вольтметр действительно не изменит параметры схемы.
3. В случае старых или дешевых приборов учитывайте возможность погрешности и при необходимости делайте поправки.
4. При сложных измерениях используйте специализированные приборы или методы с буферными каскадами, которые минимизируют влияние внутреннего сопротивления.

Эти знания пригодятся как новичкам, которые только начинают разбираться с электроникой, так и опытным специалистам, желающим максимально точно контролировать свои цепи. Ведь правильное измерение – основа успешного ремонта, настройки и разработки любой электроники.

Так что не бойтесь углубляться в детали, экспериментировать и совершенствоваться! Ваши умения расти будут всегда вознаграждены точными результатами и уверенностью в своих действиях.
