Как измерить, померить и замерить сопротивление провода простыми способами

Понимание того, как точно узнать величину сопротивления у любого типа провода, поможет избежать множества проблем при работе с электрическими цепями и обеспечит надежность соединений. В статье подробно рассмотрены способы проверки и измерения сопротивления, раскрыты нюансы работы с мультиметром и другими инструментами, которые пригодятся как новичкам, так и опытным мастерам. Чтобы полностью освоить тему и увидеть все шаги наглядно, обязательно посмотрите обучающие ролики в начале и в конце материала – там объяснено всё максимально понятно и доступно.

Как измерить сопротивление провода: точные методы и практические рекомендации

Многие сталкиваются с вопросом, как замерить сопротивление провода точно и без ошибок. Для этого недостаточно просто иметь мультиметр, важно учитывать ряд факторов – от качества контакта в точках подключения до правильной методики проведения измерений. Ниже разберем наиболее практичные и точные способы, которые помогут достичь оптимального результата.

Основные методы измерения сопротивления провода

1. Использование цифрового мультиметра в режиме измерения сопротивления

Самый распространенный и доступный способ – применение мультиметра с функцией омметра. Для этого прибор нужно настроить на соответствующий диапазон сопротивления, если он не автоматический. Затем контакты щупов необходимо плотно прижать к концам провода, предварительно убедившись, что провод обесточен и отключен от схемы.

• Обратите внимание на качество контакта щупов с проводом: окисленные или загрязненные концы дадут искажения результата.
• Избегайте касания измерительной части пальцами – за счет сопротивления кожи показания могут быть завышены.

Пример: при измерении медного провода длиной 10 метров и сечением 1,5 мм? сопротивление обычно будет около 0,1–0,2 Ом. Если значение существенно выше, это указывает на повреждения или повышенное сопротивление контактов.

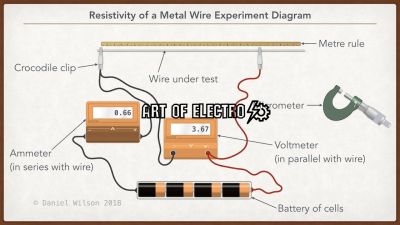

2. Метод четырёхконтактного измерения (метод Кельвина)

Для повышения точности, особенно при измерении малых сопротивлений, лучше использовать метод четырёхконтактного измерения. Он сводит к минимуму влияние сопротивления щупов и контактов.

1. Два щупа подают ток через исследуемый провод.
2. Два других щупа измеряют падение напряжения на участке провода.

Этот способ применяется профессионалами в лабораторных условиях и позволяет точно определить сопротивление даже очень коротких и толстых проводников, где обычный омметр показывает искаженные результаты.

3. Измерение с помощью специализированных приборов (например, микроомметров)

Когда требуется проверить сопротивление зажимов, контактов или сварных соединений, применяется микроомметр – прибор, рассчитанный на измерение очень низких сопротивлений (до тысячных долей ома). Такой инструмент часто используется в энергетике и промышленности для предотвращения аварий.

Для измерения достаточно подключить прибор к проверяемой точке и провести замер. Полученное значение сравнивают с нормативами и предыдущими результатами, оценивая качество соединения.

Практические рекомендации при измерении сопротивления провода

• Подготовка контактов. Очистите концы провода до блеска с помощью мелкой шкурки или специального средства, чтобы минимизировать влияние загрязнений.
• Температурный контроль. Помните, что сопротивление металла зависит от температуры – при проведении замеров учитывайте этот фактор для корректного анализа.
• Избегайте паразитных сопротивлений. Не используйте поврежденные щупы, контролируйте отсутствие соприкосновения с другими металлами при измерениях.
• Повторите измерения. Для повышения доверия к результату проводите измерения несколько раз, фиксируя все показатели.

Принципы измерения удельного сопротивления провода с помощью мультиметра в домашних условиях

Измерить сопротивление провода, особенно в домашних условиях, можно достаточно просто, если понимать основные принципы и соблюдать несколько важных правил. В первую очередь стоит помнить, что мультиметр измеряет общее сопротивление цепи, которое складывается из удельного сопротивления материала, длины провода и его толщины. Именно поэтому перед замером важно правильно подготовить провод и мультиметр.

Для начала требуется убедиться, что провод находится в исправном состоянии и полностью отключён от любого источника питания или нагрузки. Это базовое требование безопасности и точности измерений. Далее нужно настроить мультиметр в режим измерения сопротивления, обычно обозначаемый греческой буквой Ом (?). Если на мультиметре есть несколько диапазонов измерения, стоит выбрать наиболее подходящий, ориентируясь на примерное сопротивление провода.

Практические шаги измерения сопротивления провода

1. Подготовка провода. Убедитесь, что на концах провода снята изоляция длиной около 1-2 см. Это позволит плотнее прижать щупы мультиметра и получить стабильный контакт.
2. Настройка мультиметра. Переключите прибор в режим измерения сопротивления. В домашних условиях для типичных медных проводов длиной до 5 метров сопротивление не превысит нескольких Ом, поэтому выбирайте низкий диапазон (напр. 2 Ом или 20 Ом).
3. Измерение сопротивления. Крепко прижмите щупы мультиметра к оголённым участкам провода с разных концов. Важно, чтобы щупы и контакты не имели загрязнений или коррозии – это влияет на точность замера.
4. Запись результатов. Если мультиметр показывает близкое к нулю значение – это хороший знак низкого сопротивления провода. Например, для медного провода сечением 1,5 мм? и длиной 3 метра сопротивление будет порядка 0,02-0,03 Ом. Если значение сильно выше, возможно, провод повреждён или имеет плохие контакты.

При измерении сопротивления провода стоит учитывать, что само сопротивление зависит от длины и сечения: чем длиннее и тоньше провод, тем больше будет сопротивление. Этот нюанс можно использовать на практике для диагностики целостности проводов – например, резкое увеличение сопротивления может свидетельствовать о подозрительном участке или о повреждении, даже если визуально провод выглядит целым.

Важно также помнить о так называемом контактном сопротивлении, которое возникает при измерении. Оно может создавать небольшой погрешность на уровне нескольких десятых Ом. Чтобы минимизировать влияние этого эффекта, рекомендуется слегка менять положение щупов и проводить несколько замеров. Таким образом, можно понять, какова реальная величина сопротивления провода.

Использование мостовых схем для высокоточного замера сопротивления тонких и длинных проводников

Измерение сопротивления провода, особенно если речь идет о тонких и длинных проводниках, требует особого подхода. Традиционные методы часто не позволяют получить точные данные из-за влияния контактных сопротивлений и низких значений измеряемого сопротивления. В таких случаях на практике применяют мостовые схемы, которые обеспечивают высокую точность замеров и минимизируют погрешности, связанные с окружающими факторами.

Мостовые методы идеально подходят для задач, где важно определить очень малые сопротивления – от десятых долей миллиома до нескольких ом. Примеры таких проводов – тонкие провода в электронике, сопротивления соединительных кабелей и длинные линии электропередачи, где важно не просто знать величину сопротивления, а контролировать его с высокой степенью достоверности.

Особенности использования мостовых схем при замере сопротивления провода

Самая популярная мостовая схема для этих задач – мост Уитстона. Она позволяет компенсировать паразитные сопротивления и легко откалибровать прибор под нулевой баланс. На практике это означает, что при правильном подключении можно практически полностью исключить влияние контактных зажимов, которые обычно «портят» результаты при простом измерении омметром.

• Точность измерений. Мостовые схемы позволяют достигать точности до нескольких микроом.
• Использование балансировки. Для точной настройки и устранения разницы напряжений применяют чувствительные гальванометры или современные цифровые датчики.
• Обеспечение стабильности. Показания не зависят от колебаний напряжения питания, благодаря принципу балансировки.

Например, при замере сопротивления тонкого провода сечением 0,1 мм? и длиной около 50 метров, сопротивление может составлять всего несколько десятых ома. Простым мультиметром такие показатели определить сложно – из-за джоулевого нагрева, плохих контактов и влияния температуры. Мостовая схема, наоборот, позволяет получить стабильно точные данные, что особенно важно для контроля качества проводников на производстве или при проверке линий в промышленной электронике.

Кроме классического моста Уитстона, в современных условиях часто применяют цифровые мосты и специализированные измерители низкого сопротивления. Они упрощают процедуру и позволяют выполнять измерения быстрее за счет автоматического выставления баланса и цифровой обработки сигнала.

1. Подключение четырехпроводной схемы к измеряемому проводу.
2. Подача стабильного тока через входные контакты.
3. Балансировка моста с целью минимизации показаний гальванометра, что соответствует точному сопротивлению.

Важно учитывать температурный коэффициент сопротивления проводника – при температуре выше 20 °C сопротивление возрастает, что необходимо учитывать при интерпретации данных. При регулярных замерах используют протоколы, включающие поправки на температуру или специальные термодатчики, прикрепленные к проводнику.

В итоге, использование мостовых схем – оптимальный вариант для тех, кто хочет замерить сопротивление провода с высокой точностью: будь то длинный провод в кабельной линии или тонкий проводник в электронной плате. Это позволяет избежать ошибок, связанных с низкими значениями сопротивления и гарантирует надежность полученных результатов.

Влияние температуры и материала провода на измерение сопротивления: итоги и рекомендации

Во-первых, температура напрямую влияет на сопротивление: с повышением температуры сопротивление обычно растёт. Это связано с тем, что атомы внутри металла начинают сильнее вибрировать, мешая свободному движению электронов. Значит, если мерять сопротивление при разной температуре, показатели могут отличаться даже у одного и того же провода. Важно учитывать этот момент, а лучше проводить измерения в стабильных условиях или отмечать температуру.

• Материал провода влияет на исходное сопротивление: медь, алюминий, никель – у каждого своя электропроводимость.
• Температура играет роль в колебаниях сопротивления, особенно если провод нагревается при эксплуатации или окружающая среда изменяется.
• Для точных измерений важно использовать качественные приборы, способные учитывать температурный коэффициент сопротивления.
• Перед замером рекомендуется дать проводу 'остыть' до комнатной температуры, особенно если провод недавно использовался под нагрузкой.
• При выборе материала для проводников учитывайте, где и при каких условиях они будут работать – это поможет избежать проблем с изменением сопротивления со временем.

Знания о влиянии температуры и материала провода ценны не только для точных измерений. Они помогут лучше понимать поведение электрических цепей, корректно подбирать провода для разных условий и повысить надежность и безопасность ваших проектов. Просто помните: чуть больше внимания к деталям существенно улучшает результаты!

И в конце – не бойтесь экспериментировать и учиться на практике. Чем больше вы понимаете, тем проще и интереснее работать с электричеством. Удачи вам в измерениях и отличных результатов!
