Как измерить сопротивление и проверить напряжение транзистора мультиметром: проверка и прозвон транзистора

Проверка параметров транзистора с помощью мультиметра: практическое руководство

Перед тем как приступить к замерам, убедитесь, что транзистор отключён от схемы и питание снято. Это спасёт вас и прибор от возможных повреждений. Для быстрого теста подойдет режим прозвонки или измерения сопротивления на вашем мультиметре.

Как измерить сопротивление транзистора

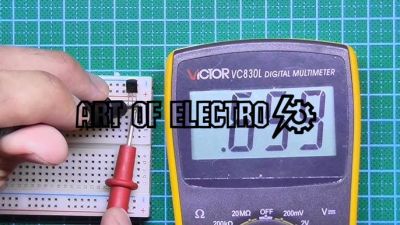

Для проверки сопротивления транзистора мультиметром нужно последовательно измерять между базой, эмиттером и коллектором. Используйте режим сопротивления или прозвонки (обычно обозначается значком диода). Вот пошаговая инструкция:

1. Переключите мультиметр в режим прозвонки или измерения сопротивления.
2. Проверьте переход база-эмиттер. Положите красный щуп на базу, чёрный – на эмиттер. Мультиметр должен показать значение сопротивления в одном направлении и очень большое (почти бесконечное) в обратном. Если вы меняете щупы местами, ситуация меняется на противоположную.
3. Проверьте переход база-коллектор. Аналогично измерьте сопротивление между базой и коллектором – результат должен быть похожим на предыдущий.
4. Измерьте сопротивление коллектор-эмиттер. Здесь, как правило, сопротивление должно быть очень высоким или бесконечным в обоих направлениях, если транзистор исправен.

Если показания сильно отличаются от описанных, скорее всего, транзистор неисправен – возможны замыкания или обрывы внутри корпуса.

Как проверить напряжение транзистора мультиметром

Проверка напряжения транзистора чаще всего проводится в составе собранной и работающей схемы. При измерениях следует учитывать полярность и режим работы самого транзистора. Вот как это сделать:

• Переключите мультиметр в режим измерения постоянного напряжения.
• Подключите чёрный щуп к общему проводу (земле).
• Красным щупом померяйте напряжение на базе, коллекторе и эмиттере по отдельности. Обычно напряжение на базе будет немного выше, чем на эмиттере, около 0,6–0,7 В для кремниевых транзисторов.
• Сравните полученные значения с нормальными рабочими параметрами. Значительное отклонение может говорить о проблемах с транзистором или его окружением.

Общая идея – научиться распознавать, когда напряжения соответствуют норме, а когда стоит задуматься о замене компонента.

Измерение переходного сопротивления эмиттер-база и коллектор-база транзистора

Измерить переходное сопротивление можно при помощи функции проверки диодов или режима омметра на мультиметре. Это позволяет увидеть, есть ли пробой или обрыв переходов, а также информирует о примерном состоянии транзистора.

Как измерить сопротивление перехода эмиттер-база

• В прямом направлении переход эмиттер-база покажет низкое сопротивление или напряжение около 0,6–0,7 В (если в режиме проверки диодов).
• В обратном направлении сопротивление должно быть очень высоким или мультиметр покажет «Открыто».

Если сопротивление в обе стороны низкое, скорее всего, переход пробит. Если же низкое сопротивление отсутствует в обе стороны – переход обрывистый. Все это указывает на неисправность транзистора.

Измерение переходного сопротивления коллектор-база

Те же действия повторяются для перехода коллектор-база. Здесь также щупы мультиметра ставятся поочередно: черный на базу, красный на коллектор, а потом наоборот. Результаты должны быть схожими с измерениями эмиттер-база – низкое сопротивление при прямом смещении и высокое – при обратном.

• При нормальном переходе коллектор-база мультиметр покажет аналогичные параметры сопротивления, как у эмиттер-база.
• Любое отклонение указывает на повреждение транзистора или деградацию его параметров.

Таким образом, измерение переходного сопротивления эмиттер-база и коллектор-база транзистора дает базовую, но очень важную информацию о его состоянии. Если вы хотите грамотно проверить транзистор мультиметром, этот этап обязательно должен быть проведен перед более сложными тестами.

Проверка напряжения смещения транзистора в рабочем режиме мультиметром

Для начала возьмите мультиметр и переключите его в режим измерения постоянного напряжения. Обязательно выбирайте подходящий диапазон, чтобы показания были точными и легко считывались. Далее измеряйте напряжение на базе, эмиттере и коллекторе транзистора, фиксируя каждое значение.

Основные шаги проверки напряжения смещения транзистора мультиметром

1. Измерьте напряжение на базе относительно эмиттера. Это напряжение называется напряжением смещения базы, и для кремниевых транзисторов оно обычно составляет около 0,6–0,7 В в рабочих условиях. Если напряжение значительно ниже или выше, это может сигнализировать о проблемах с переходом или цепью управления.
2. Сравните полученные показатели с технической документацией на транзистор. Это поможет понять, находятся ли параметры в пределах нормы.

Алгоритм прозвонки биполярного транзистора без снятия с платы: итоги и практические советы

Итоговая идея проста: транзистор состоит из двух переходов – база-эмиттер и база-коллектор, и они ведут себя как два диода. Проверяя мультиметром эти переходы в режиме прозвонки, можно понять, работают ли эти «диоды» корректно. При этом важно помнить, что при проверке на плате параллельные элементы могут влиять на показания, поэтому всегда оценивайте результаты с осторожностью.

• Прозвонка в режиме диод-теста – самый удобный и практичный способ определить целостность переходов.
• Переход база-эмиттер должен показывать в одном направлении сопротивление, похожее на работу диода, и быть почти непроницаемым в обратном.
• Переход база-коллектор проверяется аналогично, но важно помнить, что параметры могут немного отличаться у разных типов транзисторов (NPN или PNP).
• Обращайте внимание на перевернутость диодов. Если оба перехода кажутся короткими или обрывными, транзистор скорее всего неисправен.
• Не снимайте транзистор с платы без необходимости. Если показания не ясны, можно сравнить с аналогом или запустить дополнительные тесты.

Практические рекомендации

1. Перед проверкой выключите питание платы и отключите конденсаторы (если возможно), чтобы избежать ложных показаний.
2. Используйте режим диод-теста мультиметра, а не измерение сопротивления – так вы получите более четкий и интерпретируемый результат.
3. Запоминайте или записывайте тип транзистора – его структура (NPN или PNP) определяет порядок и ориентацию проверяемых переходов.
4. Если сомневаетесь – сделайте замеры с заведомо исправным транзистором в схожих условиях, чтобы понять стандартный диапазон показаний.
5. Не забывайте про возможность параллельных элементов на плате – иногда удобнее отпаять одну площадку, если подозрения остаются.

Знания о прозвонке транзисторов без снятия с платы сильно ускоряют диагностику и ремонт электроники. Такой подход помогает быстро локализовать проблему, не разбирая плату полностью, экономя время и нервы. С опытом вы научитесь читать «язык» мультиметра и чувствовать, когда транзистор еще работоспособен, а когда пора менять.

В общем, разбираться в этих тонкостях – отличный шаг к уверенности в ремонте и настройке устройств. Помните, что любая неисправность – это всего лишь головоломка, и у вас теперь есть простой и надежный способ ее решить. Удачи в ремонтах и пусть техника служит без сбоев!
