Как измерить сопротивление изоляции мегаомметром: пошаговая инструкция и методы измерения

Чтобы убедиться в надежности и безопасности электрооборудования, важно грамотно определить уровень его изоляции, а для этого используют специальный прибор – мегаомметр. Он помогает быстро выявить утечки тока и всевозможные повреждения изоляционного слоя, что спасает от серьезных аварий и простоев. В этой статье расскажем, как правильно подготовить прибор, подключить его к проверяемой цепи и провести измерения, чтобы результаты были максимально точными. Если хотите глубже разобраться в теме и увидеть процесс на практике, советуем обязательно посмотреть рекомендованные видео в начале и конце материала – там все показано подробно и понятно.

Как измерить сопротивление изоляции мегаомметром: подробное руководство

Мегаомметр позволяет получить значение сопротивления изоляционного слоя, воздействуя на него высоким постоянным напряжением. Важно помнить, что качество изоляции влияет напрямую на безопасность эксплуатации и долговечность электрических систем, поэтому проведение измерения должно быть тщательным и систематическим.

Подготовка к измерению сопротивления изоляции

Перед началом работы с мегаомметром необходимо:

• Обесточить объект измерения – оборудование, кабели или электропроводку;
• Убедиться в отсутствии напряжения на измеряемом участке при помощи пробника;
• Отключить все нагрузки и замкнуть цепи, которые могут повлиять на показания;
• Очистить контактные поверхности и проверить исправность приборных клемм;
• Подготовить мегаомметр в соответствии с рекомендациями производителя, выбрав подходящее испытательное напряжение.

Часто на практике испытывают изоляцию кабелей, электродвигателей и панелей управления. Для кабелей длиной до 500 метров рекомендуют напряжение 500 В, а для более длинных – 1000 В и выше, чтобы компенсировать влияние длины и получить достоверные замеры.

Процесс измерения сопротивления изоляции мегаомметром

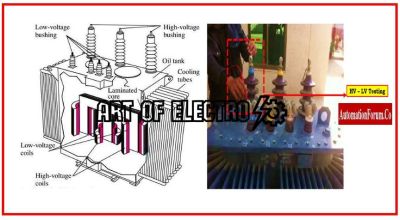

1. Подключение прибора. Клеммы мегаомметра подключаются: одна к проводнику, другая – к корпусу или земле. Важно обеспечить надежный контакт, чтобы не было переходных сопротивлений, и результаты были точными.
2. Установка напряжения. Выберите на мегаомметре рабочее напряжение, рекомендуемое для вашего объекта. В промышленности чаще используются диапазоны от 250 В до 1000 В.
3. Запуск измерения. Нажмите кнопку теста и держите ее нажатой в течение установленного времени – обычно 1-2 минуты. Это позволяет наблюдать динамику изменения сопротивления.
4. Регистрация результата. Обратите внимание на начальное значение и его изменение за время измерения. Важно понимать, что чем выше сопротивление изоляции, тем лучше ее состояние. Например, для большинства современных электрических кабелей считаются нормальными показатели выше 1 МОм при 500 В.
5. Отсоединение и проверка. После измерения аккуратно отсоедините прибор и при необходимости повторите измерения для подтверждения результатов.

На практике, если сопротивление изоляции падает ниже нормативных значений (например, ниже 0,5 МОм на оборудовании среднего напряжения), это признак ухудшения состояния изоляции и сигнальный индикатор для проведения ремонта или замены.

Особенности и профессиональные рекомендации

• Измерение в разных условиях. Температура и влажность существенно влияют на показатели сопротивления. Например, влажная среда может снизить сопротивление изоляции в несколько раз, поэтому измерения стоит проводить в стабильных условиях или учитывать этот фактор при анализе данных.
• Повторные замеры. При подозрении на нестабильность изоляции рекомендовано делать несколько замеров с интервалом, чтобы проверить тенденцию изменений.
• Использование приборов с функцией регистрации. Современные мегаомметры позволяют записывать историю измерений, что помогает отслеживать динамику состояния изоляции и планировать профилактические работы.
• Безопасность. Помните, что мегаомметр подает на объект высокое напряжение. Всегда соблюдайте технику безопасности, не прикасайтесь к измеряемым проводникам и информируйте персонал о проведении испытаний.

Принцип работы и технические особенности мегаомметра при измерении изоляции

В процессе работы через тестируемый объект пропускается ток высокого напряжения, но очень низкой силы. При этом измеряемое сопротивление изоляции мегаомметром отражает качество и целостность защитного слоя. Чем выше это значение, тем лучше изоляция и тем ниже вероятность проникновения тока утечки. Практически считается, что сопротивление изоляции должно быть не менее 1 МОм на каждый киловольт приложенного напряжения – это является ориентиром для большинства промышленных объектов.

Технические особенности мегаомметра, влияющие на точность измерений

• Источники высокого напряжения. Мегаомметры оснащены встроенными генераторами, способными создавать постоянное напряжение определённого уровня – 250 В, 500 В, 1000 В, 2500 В и более. Выбор напряжения зависит от вида изоляции и предъявляемых технических требований. Например, для проверки бытовой электропроводки достаточно 500 В, а для силовых кабелей – 1000 В и выше.
• Диапазон измерения сопротивления. Современные приборы способны измерять сопротивление от нескольких килоом до нескольких гигaом. Это позволяет контролировать как слабую, так и высокоомную изоляцию. Такие возможности важны для разных этапов эксплуатации и ремонта электрооборудования.
• Защита и безопасность. Т.к. прибор работает с высоким напряжением, предусмотрены различные системы защиты оператора и самого мегаомметра. Например, блокировка теста при неправильном подключении, автоматическое отключение напряжения после завершения замера, звуковые и световые индикаторы состояния.
• Методики измерения. Важно учитывать, что мегаомметр определяет именно сопротивление изоляции, а не обычное проводящее сопротивление. Для диэлектрической проверки применяются методы постоянного напряжения, что отличает измерения от привычного омметра, работающего на низких напряжениях и постоянном или переменном токе.

Практические аспекты использования мегаомметра

Для понимания, как правильно мерить сопротивление изоляции мегаомметром, приведу конкретный пример. При проверке силового кабеля с изоляцией, рассчитанной на 1000 В, я всегда использую тестовое напряжение 1000 В. После подключения щупов к жиле и экрану необходимо выдержать напряжение 1-2 минуты, чтобы показания стабилизировались. Часто сразу после подачи напряжения сопротивление изоляции может быть ниже, а затем расти, что свидетельствует о 'прогреве' изоляции и устранении поверхностной влаги или загрязнений.

Особенно важен режим измерения при наличии старых или поврежденных изоляционных материалов. В таких случаях показания мегаомметра быстро падают, демонстрируя наличие токов утечки. Практический опыт показывает, что сопротивление ниже 0,5 МОм при нормальном тестовом напряжении уже указывает на необходимость ремонта или замены элемента.

Подготовка объекта и техники безопасности при измерении сопротивления изоляции мегаомметром

Первым шагом является отключение оборудования от сети питания и снятие всех нагрузок, которые могут искажать результат. При этом необходимо проверить отсутствие остаточного напряжения, особенно в промышленных установках с емкостной или индуктивной нагрузкой. Помните: измерение сопротивления изоляции мегаомметром допускается только на деэнергизированном оборудовании.

Основные этапы подготовки к измерениям

• Выключение и блокировка питания. Для предотвращения случайного включения оборудования необходимо отключить питание и применить средства блокировки, чтобы исключить ошибочные действия.
• Снятие нагрузок и подключение. Разомкните цепи нагрузки, отключите конденсаторы и прочие элементы, способные накопить заряд, иначе это создаст ложные показания на мегаомметре.
• Заземление и контрольные проверки. Убедитесь в правильности заземления измерительного объекта, а также проверьте, что измерительные кабели исправны и надёжно подсоединены.

Техника безопасности при работе с мегаомметром

Измерения сопротивления изоляции сопровождаются высокими испытательными напряжениями, зачастую достигающими 500, 1000 и более вольт. Это создание условий повышенной опасности. Даже кратковременный контакт с испытательными токами может привести к травмам. Следовательно, без строгого соблюдения техники безопасности допуск к работе невозможен.

Для безопасной работы нужно использовать индивидуальные средства защиты: изолирующие перчатки, защитные очки, диэлектрическую обувь. Рабочее место должно быть сухим и исключать возможность скольжения или случайного замыкания. Никогда не прикасайтесь к измерительной цепи во время работы мегаомметра.

1. Перед началом измерений проверьте мегаомметр. Убедитесь, что устройство исправно, и калибровка актуальна. Осмотрите кабели на предмет повреждений и изоляции.
2. Информируйте коллег. Если работа проводится в коммунальной или промышленной среде, предупредите работников о проведении испытаний – для исключения непреднамеренного включения оборудования.
3. Используйте знаки безопасности. На объекте разместите предупреждающие таблички или ограждения на время испытаний.

Практические рекомендации

В практике часто встречаются случаи, когда после отключения оборудования на обмотках моторов или кабелях сохраняется заряд. Чтобы избежать ложных показаний мегаомметра, полезно провести «заряд-разряд» объекта – кратковременное включение мегаомметра на несколько секунд с последующим отключением для разряда накопленного заряда в изоляции.

Еще один важный момент – определение удобства подключения измерительных щупов. Кабельные линии или электроустановки могут иметь трудно доступные места, поэтому заранее продумайте маршрут и способ подключения, чтобы не создавать лишнего напряжения на рабочих.

Интерпретация результатов измерений и диагностика состояния изоляции на основе данных мегаомметра

Результаты измерений показывают степень сохранности изоляции и могут служить индикатором ее деградации. Важно учитывать не только абсолютные значения сопротивления, но и динамику изменений во времени.

Ключевые аспекты интерпретации и диагностики:

• Высокое сопротивление изоляции свидетельствует о хорошем состоянии изоляционного материала и отсутствии повреждений.
• Падение сопротивления
• Стабилизация показателей на протяжении определённого времени говорит о стабильном состоянии системы.
• Низкие значения сопротивления изоляции

Практические рекомендации:

1. Сравнивайте полученные результаты с установленными нормативами и предыдущими замерами.
2. Проводите измерения регулярно для контроля динамики состояния изоляции.
3. Обращайте внимание на факторы, влияющие на результаты: влажность, температуру и условия эксплуатации.
4. Используйте данные мегаомметра как часть комплексной диагностики оборудования.
