Как измерить сопротивление кабеля и правильно померить его значения

Чтобы определить уровень сопротивления в электрическом кабеле, не обязательно быть профи – достаточно понять, как устроен процесс замера и какой инструмент для этого понадобится. Это важный шаг, когда нужно проверить целостность проводки, искать возможные повреждения или просто убедиться в качестве материалов. В этой статье мы подробно разберём, как подготовиться, что учитывать и какие нюансы встречаются в процессе измерения – от выбора тестера до правильного подключения. Для тех, кто хочет погрузиться в тему максимально подробно, советую в начале и в конце статьи взглянуть на видео, где всё показано наглядно и доступно, без лишней воды.

Принципы работы омметра при измерении сопротивления кабельных линий

Омметр представляет собой прибор, который подает малый постоянный ток на измеряемый кабель и измеряет величину напряжения, возникающего на нем. На основе соотношения между током и напряжением прибор рассчитывает сопротивление, опираясь на закон Ома. Важным моментом при работе с кабельными линиями является то, что прибор учитывает не только активное сопротивление проводников, но и дополнительные факторы, такие как влияние материала жилы, длину кабеля и состояние изоляции.

Как омметр работает с кабелем на практике

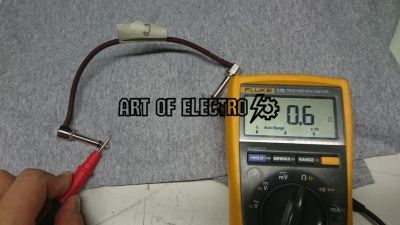

Для измерения сопротивления кабеля омметр подключается к его концам. При этом важно обеспечить надежный контакт с проводниками, чтобы исключить скачки показаний из-за окисления или загрязнений на клеммах. После подачи тока омметр мгновенно отображает сопротивление. Например, если измеряется медный кабель с длиной 100 метров и площадью сечения 2,5 мм?, то сопротивление должно находиться приблизительно в диапазоне от 7 до 9 Ом в зависимости от качества материала и условий прокладки.

• Длина кабеля: Чем длиннее кабель, тем выше сопротивление.
• Материал жилы: Медь и алюминий имеют разное удельное сопротивление, что отражается на итоговом показании.
• Состояние изоляции: Поврежденная изоляция может создавать паразитные токи и влиять на измерения.

Кроме того, омметр часто показывает несколько иные значения при различных температурах, поскольку сопротивление металлов меняется с температурой. На практике это особенно важно учитывать при проверке кабелей в эксплуатации – если есть подозрение на повреждения, измерения проводят в сравнении с эталонными данными или в условиях, близких к нормальным.

Особенности автотестирования и ручных измерений

Современные омметры предлагают функции автоматической компенсации длины и сопротивления проводов, что значительно ускоряет проверку. Однако для профессионала важно уметь не полагаться только на автоматические режимы. Ручное подключение и последовательное измерение отдельных участков кабеля позволяет точно выявить места с повышенным сопротивлением, которые могут свидетельствовать о возникновении коррозии, изломах или плохих контактах.

Например, при работе с длинными кабельными линиями часто встречается ситуация, когда общее сопротивление соответствует нормативам, но при замере разделенных участков выявляется повышенное сопротивление в месте механического повреждения. Это говорит о необходимости комплексной диагностики с применением омметра в сочетании с другими приборами.

Влияние длины и материала проводников на точность измерения сопротивления кабеля

Например, при измерении сопротивления жилы кабеля длиной 50 метров сопротивление может существенно отличаться от измерения провода длиной 2 метра даже при идентичном сечении и материале. В случае длинных участков на результат влияют не только сопротивление самого проводника, но и дополнительные факторы, такие как контактные сопротивления на клеммах и влияние температуры. Все это требует особого внимания при выборе метода и прибора для измерения.

Особенности материала проводника и их роль в измерениях

Материал, из которого изготовлен кабель, оказывает существенное влияние на сопротивление и, соответственно, на точность измерения. Чаще всего используется медь и алюминий – материалы с разными электрическими характеристиками. Медь обладает более низким удельным сопротивлением, что делает её предпочтительной для точных измерений, особенно на коротких и средних длинах кабеля.

Алюминиевые проводники отличаются более высоким сопротивлением и большей восприимчивостью к температурным колебаниям. Это означает, что при замерах алюминиевого кабеля нужно учитывать температурный коэффициент сопротивления, который может вносить существенные погрешности. На практике я сталкивался с ситуацией, когда измерение сопротивления алюминиевого кабеля при комнатной температуре отличалось на 10-15% от значения при более высоких температурах.

• Медь: низкое сопротивление, стабильные параметры, более точные измерения;
• Алюминий: выше сопротивление, влияние температуры более заметно, требуется коррекция или компенсация.

Важно понимать, что при измерении сопротивления кабеля необходимо учитывать не только длину и материал, но и состояние изоляции, качество контактов, а также правильную методику выполнения замеров. Например, для длительных участков кабеля с алюминиевыми жилами рекомендую использовать четырехпроводный метод измерений, чтобы минимизировать влияние контактного сопротивления и получить более точные результаты.

Техника проведения измерений для поиска повреждений и дефектов в кабельных системах

Для эффективного поиска повреждений необходимо придерживаться стандартизированных методов и использовать надежные измерительные приборы. Это обеспечивает высокую точность результатов и помогает определить точное место дефекта.

Ключевые этапы и техники измерений

• Визуальный осмотр: предварительный этап, позволяющий обнаружить явные механические повреждения.
• Измерение сопротивления изоляции: проверка целостности кабеля, помогает выявить пробои и утечки тока.
• Измерение сопротивления проводников: позволяет определить обрыв или повышенное сопротивление, указывающее на дефекты.
• Использование методов отражения импульсов (TDR): точное локализование повреждений по времени отраженного сигнала.
• Проверка с помощью мегаомметра: позволяет измерить сопротивление изоляции под высоким напряжением для обнаружения слабых мест.
• Сравнительный анализ полученных данных: выявление отклонений от нормальных параметров указывает на возможные дефекты.

Рекомендации для точных измерений

1. Перед измерением отключать кабель от электросети для безопасности и точности.
2. Использовать калиброванное оборудование, соответствующее техническим требованиям.
3. Обеспечивать чистоту и надежность контактов измерительных приборов.
4. Проводить несколько измерений для подтверждения стабильности результатов.
5. Регулярно проверять состояние тестового оборудования.
