Как измерить сопротивление цепи: пошаговая инструкция и правильный замер

Категории
Оглавление
  1. Основные принципы работы мультиметра при измерении сопротивления электросхемы
  2. Как мультиметр измеряет сопротивление: технические детали и нюансы
  3. Технические особенности измерения сопротивления в сложных цифровых и аналоговых цепях
  4. Особенности и практические рекомендации при измерении
  5. Ошибки и помехи при измерении сопротивления: итоги и практические советы

Чтобы оценить уровень сопротивления в электрической цепи, необходимо знать правильный подход к проведению измерений и использовать подходящие приборы, иначе результаты могут быть неточными или вовсе ошибочными. Важно понимать, как правильно подключать прибор, учитывать состояние элементов и избегать распространённых ошибок при проверке. Если хотите полностью разобраться в нюансах и увидеть практические примеры, рекомендуем изучить видеоматериалы в начале и конце статьи – там вся тема раскрыта более подробно и наглядно.

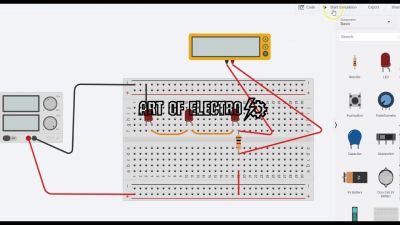

Основные принципы работы мультиметра при измерении сопротивления электросхемы

Принцип работы мультиметра при измерении сопротивления основан на подаче на измеряемый участок внутреннего источника напряжения и фиксировании величины тока, протекающего через этот участок. Чем выше сопротивление, тем меньше ток, и наоборот. Это позволяет прибору вычислить величину сопротивления и отобразить ее на экране.

Как мультиметр измеряет сопротивление: технические детали и нюансы

Перед началом измерения необходимо убедиться, что цепь обесточена! Измерение сопротивления в цепи под напряжением не только опасно, но и приведёт к некорректным показаниям мультиметра. Это связано с тем, что встроенный в мультиметр источник напряжения и ток взаимодействует с внешним напряжением, искажая результаты.

Большинство современных мультиметров используют принцип работы постоянного тока низкого напряжения (около 0.9–3 В) и ток небольшой величины (до нескольких миллиампер). При подключении щупов мультиметра к измеряемой цепи, прибор автоматически подает этот ток через цепь и оценивает реакцию. На практике это подтверждается стабильными и повторяемыми показаниями, если соблюдены условия измерения.

  • Диапазон измерений – мультиметр обычно оснащён несколькими режимами сопротивления, начиная от долей Ом до нескольких мегаом. Выбор правильного диапазона важен для точности. Например, для измерения сопротивления резистора 1 кОм выбирают диапазон 2 кОм или 20 кОм.
  • Контроль исправности щупов и клемм – перед измерением важно проверить отсутствие повреждений и износа кабелей, а также надежность контактов. Это минимизирует возможные ошибки.
  • Компенсация сопротивления щупов – особенно актуально при измерении малых сопротивлений (до нескольких Ом). Современные мультиметры позволяют занулить сопротивление щупов для более точных замеров.

Важно понимать, что мультиметр не измеряет сопротивление напрямую, а вычисляет его по закону Ома через измерение тока и известное опорное напряжение. Это объясняет, почему сопротивление невозможно измерить в цепи под напряжением – показания будут смещены в сторону завышения или занижения.

Для примера: при проверке цепи управления на плате с помощью мультиметра в режиме измерения сопротивления, вы можете увидеть показания в несколько Ом – это нормальное состояние для проводника. Если же значение несколько сотен кОм или стрелка мультиметра никогда не стабилизируется, можно предположить обрыв или неисправность контакта.

Особенность Описание Практический совет
Подача тестового тока Используется для оценки сопротивления через измерение тока и напряжения Убедитесь, что цепь обесточена перед замером
Диапазон измерений Настраивается вручную или автоматически для точного замера Выбирайте диапазон чуть выше ожидаемого сопротивления
Компенсация щупов Вычитание сопротивления измерительных проводов Активируйте функцию зануления для малых сопротивлений
Отсутствие напряжения на цепи Необходимое условие корректного измерения Обязательно отключайте питание, перед подключением к цепи

Понимание работы мультиметра в режиме измерения сопротивления помогает избежать распространённых ошибок и получить максимально точные результаты. Правильное использование устройства обеспечивает надежный контроль состояния компонентов и всего электрического контура.

Технические особенности измерения сопротивления в сложных цифровых и аналоговых цепях

Измерение сопротивления в сложных цифровых и аналоговых цепях требует особого подхода и понимания структуры самой цепи. Важно учитывать, что в таких системах на показатели прибора могут влиять не только параметры сопротивления, но и присутствие параллельных элементов, активных компонентов и паразитных емкостей. Стандартные методы «на отрезке провода» здесь часто оказываются недостаточными или вводят в заблуждение.

В цифровых схемах, например, часто присутствуют логические элементы с внутренними подтягивающими резисторами, конденсаторы и даже источники питания, которые могут создавать ложные значения при измерении. Аналоговые цепи, наоборот, могут иметь чувствительные компоненты с очень низким сопротивлением, либо элементы с нелинейной характеристикой, что также усложняет процедуру замера.

Особенности и практические рекомендации при измерении

  • Отсоединение цепи от питания и других компонентов. Прежде чем замерять сопротивление, обязательно отключите питание и изолируйте измеряемый участок от остальных частей схемы. Без этого мультиметр, подключённый прямо к монтажной плате, может «схватить» ток из соседних элементов и показать неверные значения.
  • Использование метода «измерения в разрыв». Если нет возможности полностью снять компонент, попробуйте измерять сопротивление между контактами, прерывая цепь в одном месте. Такой способ позволяет исключить влияние параллельных элементов и установить реальное сопротивление выбранного участка.
  • Выбор подходящего режима измерения. Многие современные мультиметры имеют специализированные режимы для измерения сопротивления, включая тесты диодов и прозвонки цепи. В сложных аналоговых цепях может понадобиться функция компенсации сопротивления щупов, чтобы повысить точность.
  • Учет влияния паразитных элементов. В цифровых платах часто встречаются элементы с малой индуктивностью и емкостью, которые влияют на измерение при высоких частотах. В таких случаях для точности проводят замер при минимальной частоте измерения или используют специализированные приборы – LCR-метры, позволяющие выявить параметры сопротивления с учетом емкостных и индуктивных эффектов.
  • Особое внимание к слабым контактам и окислению. В большинстве случаев неправильные показания связаны с плохими контактами измерительных щупов. Настоятельно рекомендуется тщательно очистить контактные площадки и использовать надежные зажимы, чтобы обеспечить стабильность измерения.

Для примера: при измерении сопротивления в цифровой логической схеме с подтягивающими резисторами на 10 кОм, мультиметр, подключённый к шинам с включёнными микросхемами, может показать значение гораздо ниже из-за параллельных путей. В этом случае правильным будет полностью демонтировать микросхему или хотя бы отключить питающее напряжение, чтобы избежать ложных заключений.

В аналоговых цепях, например в усилителях с низкошумящими транзисторами, сопротивление эмиттерных резисторов может быть очень небольшим – порядка нескольких ом. Здесь критично применять мультиметр с высокой точностью, учитывая сопротивление щупов и возможные наводки. Использование дополнительных методов – например, четырехпроводного измерения (Kelvin connection) – помогает нивелировать эффект паразитного сопротивления и получить максимально точный результат.

Ошибки и помехи при измерении сопротивления: итоги и практические советы

В рассмотренной теме мы узнали, что ключевые источники ошибок – это контактное сопротивление, влияние температуры, помехи от окружающей электроники и неправильное подключение приборов. Все это может привести к завышенным или заниженным показаниям, что особенно критично при работе с малыми сопротивлениями или в чувствительных цепях.

  • Контактное сопротивление: обязательно используйте чистые и надежные соединения. Если нужно, применяйте метод четырехпроводного измерения – он значительно снижает влияние контактных сопротивлений.
  • Температура: следите за температурным режимом измеряемых элементов. Лучше измерять в стабильных условиях, а если нет – учитывать температурные коэффициенты сопротивления.
  • Электрические помехи: избегайте работы рядом с мощными электроприборами и длинными кабелями, используйте экранирование и фильтры при необходимости.
  • Правильное подключение приборов: всегда проверяйте полярность, выбирайте подходящий режим измерения и диапазон, чтобы исключить влияние самого мультиметра на цепь.
  • Калибровка и проверка: регулярно проверяйте измерительные приборы на эталонных сопротивлениях, чтобы убедиться в их точности.

Все эти знания не только помогут делать точные измерения, но и сэкономят время на поиске ошибок в дальнейшем. Практический опыт и понимание природы помех – залог успеха в любой электронной работе, от ремонта бытовой техники до разработки сложных электронных устройств.

Так что берите эти простые советы на вооружение – и с каждым новым измерением будете чувствовать себя увереннее. Пусть точность и надежность всегда будут с вами на стороне!
