Как измерить сопротивление в омах мультиметром: подробная инструкция по измерениям

Определить величину электрического сопротивления с помощью измерительного прибора под силу каждому, кто хоть раз держал мультиметр в руках. Важно правильно выставить режим прибора и корректно подключить щупы к тестируемому элементу, чтобы получить точные показания в омах. В этой статье разберём последовательность действий для быстрого и правильного тестирования сопротивления. Для более глубокого понимания советуем заранее и после прочтения просмотреть видео – в них тема раскрывается ещё подробнее и понятно.

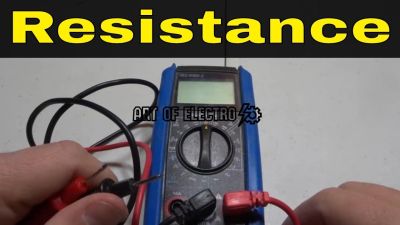

Как мультиметром измерить сопротивление в омах: подробная инструкция

Сопротивление измеряется в омах, и для этого на мультиметре предусмотрен специальный режим. При замере необходимо быть внимательным, ведь неправильное подключение щупов или несоблюдение советов производителя может повлиять на результат или даже повредить прибор. Рассмотрим на практике, как мерить сопротивление на мультиметре в омах.

Последовательность измерения сопротивления мультиметром

1. Выбор режима измерения: Переключите мультиметр в режим измерения сопротивления (обозначается символом Ом - ?). На некоторых моделях требуется выбрать диапазон вручную, на других – прибор сам подбирает подходящий диапазон. Если есть возможность, всегда выбирайте режим автоопределения.
2. Подготовка измеряемого объекта: Измерять сопротивление необходимо на отключённом от питания и разомкнутом устройстве. Если это элемент схемы, снимите его с платы или отключите с двух сторон для исключения влияния параллельных цепей.
3. Подключение щупов: Подсоедините щупы мультиметра, обычно красный к клемме «V/?», черный – к общему контакту (COM). Контактировать щупами нужно максимально плотно, чтобы не возникало ложных сопротивлительных контактов.
4. Оценка результата: Для оценки корректности измерения сравните полученное значение с номиналом сопротивления, указанным на корпусе прибора или в документации к элементу. Если показания слишком низкие или слишком высокие, проверьте настройки мультиметра и надежность контакта щупов.

Практические советы при измерении сопротивления мультиметром

• Перед измерением обязательно обесточьте цепь; даже слабый ток может исказить результат.
• Если измеряемый резистор показывает бесконечное сопротивление (например, «OL» на дисплее), скорее всего, элемент разрыв или повреждён;
• Нередко полезно замерить сопротивление щупов мультиметра – так вы убедитесь, что на проводах и контактах отсутствит дополнительный паразитный эффект;
• Проверяйте исправность батарейки мультиметра, так как низкий заряд влияет на точность.

Пример измерения сопротивления на практике

При работе с бытовой электроникой часто нужно проверить резисторы в цепях питания. Допустим, вам необходимо проверить сопротивление токоограничивающего резистора, номинал которого – 470 Ом.

1. На дисплее мультиметра отобразится значение около 470 Ом (±5% от номинала допускается, чаще всего резисторы имеют такую погрешность);
2. Если сопротивление заметно меньше – возможна короткая перемычка внутри элемента, больше – резистор мог перегореть или оплавиться;
3. При несоответствии результата желательно заменить компонент.

Технические особенности измерения сопротивления мультиметром и выбор подходящего диапазона

Первое, что стоит учитывать при измерении сопротивления мультиметром, – это наличие точного выбора диапазона или автоматический режим (Auto Range). Если в приборе установлен ручной выбор, то необходимо подобрать диапазон, который превышает ожидаемое значение сопротивления, иначе прибор покажет перегрузку или неисправность измерения. В автоматическом режиме мультиметр самостоятельно подберет подходящий диапазон, что упрощает работу, но при этом нужно следить за стабильностью показаний и временем отклика прибора.

Особенности выбора диапазона и практические рекомендации

При измерении разных типов сопротивлений диапазон следует выбирать исходя из предположительного значения. Например:

• Низкие сопротивления (до нескольких ом) : для измерения сопротивления пайки, контактов или проводников в пределах нескольких ом важно использовать самый низкий диапазон, например, 200 Ом или меньше. Это позволит получить более точное значение и выявить незначительные потери контакта.
• Средние сопротивления (от 100 Ом до нескольких килоом): в электронной аппаратуре такие значения встречаются часто, в этом случае стоит выбрать диапазон 2 кОм, 20 кОм или 200 кОм в зависимости от ожидаемых значений.
• Высокие сопротивления (свыше 1 МОм): при измерении сопротивления изоляции или высокоомных резисторов выбирайте диапазон в несколько МОм. Многие мультиметры могут измерять значения до 20 МОм или выше, но следует учитывать, что чувствительность и точность может снижаться.

Опыт работы показывает, что пренебрежение правильным выбором диапазона часто приводит к неточным или нестабильным показаниям. Например, попытка измерить сопротивление 5 Ом на диапазоне 200 Ом не даст проблем, а вот если выбрать 2 кОм, то в некоторых моделях мультиметров потеряется точность во втором знаке после запятой.

Кроме того, при измерении сопротивления важно отключать питание цепи и разрывать ее, чтобы избежать параллельных токов и ошибок. При замерах 'на коленке' в собранных устройствах часты случаи, когда показания завышены вследствие параллельного включения элементов.

Влияние внутреннего сопротивления и тестовых проводов

Не менее важным фактором является вклад тестовых проводов и контактов. Обычно мультиметр занимает определенный запас сопротивления на своих щупах – порядка нескольких десятых ома, что может влиять на измерения малых сопротивлений. Чтобы этого избежать, рекомендуется:

1. Сначала замерить сопротивление щупов между собой и запомнить это значение.
2. При необходимости вычесть его из итогового результата, особенно при измерении сопротивлений менее 10 Ом.

Кроме того, качественные щупы с минимальным контактным сопротивлением и надежным соединением существенно улучшают результат. В условиях производства я неоднократно сталкивался с ситуацией, когда нестабильный контакт щупов вызывал скачки показаний, что сбивало с толку в процессе диагностики.

Влияние внешних факторов на точность измерения сопротивления и способы их минимизации

При измерении сопротивления мультиметром в омах точность показаний во многом зависит не только от качества самого прибора, но и от условий, в которых проводится измерение. Внешние факторы могут существенно искажать результат и вести к ошибкам, особенно при работе с низкоомными цепями или элементами с малым сопротивлением.

Одним из ключевых факторов является температура окружающей среды и измеряемого объекта. Сопротивление многих материалов изменяется с температурой, а значит, показания мультиметра могут изменяться на несколько процентов даже при незначительном нагреве проводника. Например, медный проводник при повышении температуры на 10 градусов Цельсия увеличит своё сопротивление примерно на 4%. Это важно учитывать при измерениях на деталях сильно нагретой электроники или в плохо проветриваемом помещении.

Основные факторы и практические рекомендации

• Температура. Перед измерением дайте компоненту остыть до комнатной температуры. Если точность критична, измеряйте сопротивление в стабильных условиях без резких перепадов температуры.
• Качество и контакты щупов. Окислившиеся или повреждённые наконечники щупов могут внести дополнительное сопротивление, что исказит результаты. Регулярно проверяйте состояние щупов и при необходимости очищайте их или меняйте.
• Чистота и состояние контактов цепи. Пыль, коррозия, сильное загрязнение контактных площадок приведут к завышенным или нестабильным показаниям мультиметра. Визуально осмотрите измеряемую цепь, при необходимости очистите контакты с помощью спирта или специальных очистителей.
• Влияние внешних электромагнитных полей. Измерения вблизи мощных источников электромагнитных помех (двигатели, трансформаторы) могут вызвать ДПП (дифференциальные помехи), из-за которых дисплей мультиметра показывает нестабильные или неверные значения. Для устранения переместите измеряемый объект и мультиметр подальше от источника помех.
• Использование режима измерения. При измерении низких сопротивлений лучше использовать специализированные методы, например четырёхконтактное измерение, если такой режим поддерживается мультиметром, или минимизировать контактное сопротивление проводов и щупов.

Пример из практики: при проверке сопротивления тонкого проводника длиной около одного метра и сечением 0.5 мм?, который при температуре +20°C имел сопротивление около 0.04 ома, изменение температуры в помещении с +20°C до +30°C привело к росту сопротивления до 0.042 ома. Если прибор не был удовлетворительно откалиброван, а щупы имели окисленную поверхность, итоговые показания могут оказаться выше искажёнными на 0.01 ома, что критично для узлов с низким сопротивлением.

Для минимизации влияния внешних факторов следует придерживаться простой процедуры: обеспечивать чистоту и надёжность контактов, измерять в стабильных температурных условиях, использовать исправные щупы и избегать помех. Это позволит получить наиболее точные показания сопротивления в омах на вашем мультиметре.

Практические советы по проверке и калибровке мультиметра перед измерением сопротивления

Перед началом измерения сопротивления мультиметром важно убедиться в его исправности и точности. Правильная проверка и калибровка позволяют избежать ошибок и получить достоверные результаты.

Основные рекомендации по проверке и калибровке мультиметра

• Проверка состояния батареи – низкий заряд может привести к ошибочным показаниям; рекомендуется заменить батарею перед измерениями.
• Осмотр щупов и контактов – грязь, окисление или повреждения ухудшают контакт и точность измерений.
• Калибровка нуля – при положении измерения сопротивления короткое замыкание щупов должно показывать близкое к нулю значение; при необходимости отрегулируйте нулевую отметку.
• Выбор правильного диапазона – установка диапазона измерения, соответствующего ожидаемому сопротивлению, обеспечивает оптимальную точность.
• Использование эталонных резисторов – проверка мультиметра на известных значениях сопротивления помогает выявить отклонения в работе прибора.
