Как измерить ток: пошаговая инструкция и способы померить ток

Понять, как правильно определить силу проходящего через цепь электричества, – задача, с которой сталкивается каждый, кто работает с электроникой или домашними электроприборами. Чтобы получить точные данные, нужно знать, какие приборы использовать и как их подключать, чтобы не повредить оборудование и при этом не ошибиться с показаниями. Важно помнить, что одна методика подойдет для постоянного, а другая – для переменного тока. Если хотите разобраться во всех нюансах и увидеть реальные примеры, обязательно посмотрите видео, размещённые в начале и в конце этой статьи – там вся информация подана максимально наглядно и просто.

Использование цифрового мультиметра для точного измерения постоянного и переменного тока

Для измерения тока с помощью мультиметра важно правильно настроить прибор и выбрать подходящий режим измерения. Это обеспечивает не только точность показаний, но и безопасность оператора, а также целостность оборудования.

Подготовка мультиметра к измерению тока

Прежде всего, необходимо убедиться, что мультиметр поддерживает измерения тока в нужном диапазоне. На приборе обычно имеется переключатель режимов с отметками DC и AC, что позволяет быстро выбрать нужный тип тока. Помните, что при измерении больших токов (например, около 10 А) многие мультиметры требуют переноса щупа в специальный разъем.

Важно соблюдать схему включения мультиметра в цепь. В отличие от измерения напряжения, ток измеряется последовательно с элементом цепи, через который протекает ток. Для этого выключают питание, разрывают цепь и включают мультиметр вместо разорванного участка.

Измерение постоянного тока

Для измерения постоянного тока включите мультиметр в режим DC и выберите подходящий предел. Если точный ток неизвестен, лучше начать с максимально возможного диапазона и постепенно снижать его для повышения точности.

Например, если вы хотите измерить ток потребления небольшой схемы, ожидаемый в пределах 100 мА, установите предел 200 мА (0,2 А). Такой подход позволяет избежать перегрузки прибора и обеспечить корректные данные.

После подключения щупов и замыкания цепи включите питание и считывайте показания на дисплее. Если ток не появляется, проверьте правильность подключения и целостность цепи. Постоянный ток мультиметр показывает непосредственно, учитывая полярность – черный щуп подключается к минусу, красный – к плюсу цепи.

Измерение переменного тока

В случае переменного тока переключите мультиметр в режим AC. При измерениях переменного тока важно понимать, что прибор показывает среднеквадратичное (RMS) значение, что позволяет адекватно оценивать реальный ток нагрузки.

Для бытовых приборов ток в сети обычно лежит в диапазоне от нескольких миллиампер до единиц ампер, но в промышленной электронике значения могут быть значительно выше. Многие цифровые мультиметры способны измерять переменный ток до 10 А и более, что достаточно для большинства задач.

Практические советы при измерении тока мультиметром

• Не превышайте максимальный ток. Перед подключением проверьте максимальный измеряемый ток вашего мультиметра. При превышении допустимого значения можно повредить прибор.
• Используйте правильный разъем для щупов. Для измерений тока на больших значениях (обычно более 200 мА) следует переставить красный щуп в разъем с маркировкой, например, 10A.
• При работе с цепями под высоким напряжением соблюдайте меры безопасности. Убедитесь, что корпус мультиметра не поврежден, и используйте изолированные щупы.
• Не забывайте выключать питание перед подключением мультиметра. Это снизит риск короткого замыкания и повреждения прибора.

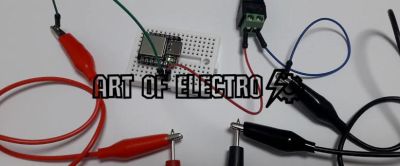

Пример измерения тока в цепи постоянного питания

При ремонте блока питания одного устройства я проводил измерение потребляемого тока в режиме постоянного тока. Для этого отключил питание, разомкнул цепь питания, включил мультиметр в последовательное соединение. Выбрал предел 2 А, так как знал, что нагрузка не превышает этот ток. После включения питания мультиметр показал стабильное значение 1,35 А – это подтвердило, что устройство работает в штатном режиме.

Пример измерения переменного тока в силовой цепи

Для проверки режима работы электродвигателя переменного тока был использован мультиметр с функцией AC. Ток нашли в пределах 4,8 А при расчетной нагрузке, что соответствовало паспортным данным двигателя. При этом внимание уделялось правильному соединению щупов, чтобы избежать ложных показаний и возможного повреждения прибора.

Принцип работы амперметра и особенности его подключения в электрической цепи

В основе работы амперметра лежит принцип измерения тока, проходящего через прибор. В отличие от вольтметра, который подключается параллельно, амперметр всегда включается последовательно в цепь, чтобы весь ток проходил через него. Сопротивление амперметра при этом должно быть минимальным, чтобы практически не влиять на работу цепи и не создавать дополнительных потерь энергии.

Принцип действия амперметра

Типичный амперметр состоит из чувствительного измерительного механизма с низким внутренним сопротивлением, часто на основе электромагнитного двигателя или цифровой схемы с токовым шунтом. При протекании тока через прибор создаётся магнитное поле, которое приводит в движение стрелку или формирует цифровое значение, пропорциональное величине измеряемого тока.

Например, если в цепи протекает ток 5 ампер, то именно такое значение отобразит амперметр, при условии правильного подключения и калибровки. Опыт показывает: даже небольшое добавочное сопротивление амперметра влияет на точность измерения, поэтому для измерения больших токов используют дополнительные методы, такие как токовые клещи или шунт.

Особенности подключения амперметра в электрическую цепь

• Последовательное включение: Амперметр должен быть включён именно последовательно, чтобы весь ток, проходящий через исследуемый участок, также проходил через прибор. При неправильном параллельном подключении амперметр может выйти из строя, поскольку он рассчитан на очень малое сопротивление.
• Минимальное внутреннее сопротивление: Важное свойство амперметра – низкое сопротивление, которое позволяет не искажать параметры цепи. Практический опыт показывает, что у классических аналоговых моделей сопротивление может быть порядка нескольких миллиом, что почти незаметно для цепи, однако у цифровых приборов с токовым шунтом это значение ещё ниже.
• Выбор подходящего диапазона измерений: Перед подключением необходимо установить правильный предел измерения тока. Например, если ожидается ток около 10 А, а выбран предел 1 А, то прибор может выйти из строя или показывать перегрузку. В практике для больших токов используют внешний шунт или специальные клещи, чтобы не перегрузить амперметр.
• Полярность подключения: Для правильного отображения значения стрелочного амперметра следует соблюдать полярность подключения проводов – «плюс» к наконечнику, «минус» к корпусу или кольцу устройства. В цифровых приборах полярность также важна, но если она перепутана, прибор обычно показывает индикацию с минусом или ошибку.

Пример практического подключения амперметра

Предположим, нужно измерить ток нагрузки в цепи питания электродвигателя небольшой мощности. Сначала выбирается амперметр с подходящим диапазоном 0–20 А. Выключаем питание, разрываем цепь в точке замера и подключаем амперметр последовательно, соблюдая полярность. Затем включаем питание и считываем показания прибора, например, 7,3 А. Если ток в нагрузке сильно превышает предел амперметра, используем внешний шунт – резистор с известным малым сопротивлением, через который протекает основной ток, а амперметр подключается параллельно шунту и измеряет пропорциональное напряжение.

Методы измерения высоких токов с помощью токовых клещей: техника безопасности и точность результатов

Техника безопасности при работе с токовыми клещами предусматривает соблюдение правил изоляции, использование средств защиты и проверку исправности прибора. Правильная подготовка к измерениям и корректное закрепление клещей на проводнике минимизируют риск возникновения опасных ситуаций и повышают точность результатов.

Ключевые моменты измерения высоких токов токовыми клещами

• Выбор прибора: учитывать максимальный измеряемый ток и класс безопасности.
• Изоляция и защита: использовать специальные перчатки и соблюдать правила электро-безопасности.
• Положение клещей: центрирование по отношению к проводнику для минимизации погрешностей.
• Калибровка и проверка: регулярная проверка точности прибора и реперные измерения.
• Избегание помех: учитывать влияние магнитных полей и других источников на результаты.

Точность измерений и рекомендации

Точность зависит от конструкции клещей, материала проводника и условий эксплуатации. Для повышения достоверности стоит использовать клещи с цифровой индикацией и функцией фильтрации помех. Рекомендуется проводить измерения при стабильных условиях и повторять замеры для подтверждения результатов.
