Как измерить внутреннее сопротивление аккумулятора: методы и рекомендации

Понимание того, как узнать сопротивление внутри батареи, важно для оценки её состояния и выбора правильных методов обслуживания или замены. Этот параметр помогает понять, насколько эффективно аккумулятор выполняет функции и не потерял ли он свою ёмкость со временем. В статье разберёмся с простыми способами измерения этого показателя, которые можно применить самостоятельно, используя подручные средства и нескончаемое терпение. Для того чтобы лучше разобраться и увидеть практические примеры, советую обязательно взглянуть на видео, расположенные в начале и в конце статьи – там всё объясняется более наглядно и подробно.

Как измерить внутреннее сопротивление аккумулятора: полный технический гайд

Внутреннее сопротивление аккумулятора напрямую влияет на его производительность и срок службы. Этот параметр определяет, насколько эффективно аккумулятор может отдавать энергию под нагрузкой, а также влияет на его способность к зарядке. Правильное измерение внутреннего сопротивления аккумулятора позволяет выявить признаки его износа и оценить текущее состояние без необходимости проводить сложные диагностические процедуры.

Для измерения внутреннего сопротивления аккумулятора специалисты используют различные методы, среди которых наиболее популярны импедансный анализ и метод с помощью нагрузочной вилки. Обязательно учитывайте напряжение аккумулятора и тип используемого прибора, чтобы получить корректные и стабильные результаты.

Практические методы измерения внутреннего сопротивления аккумулятора

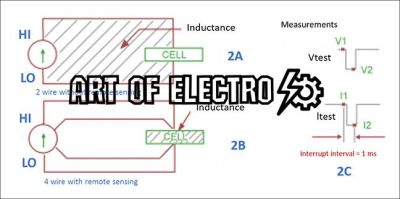

Самый распространенный и простой способ – использование специализированного тестера внутреннего сопротивления аккумулятора. Это устройство подает на аккумулятор короткий импульс тока и измеряет падение напряжения, что позволяет вычислить внутреннее сопротивление без разряда до нуля и без повреждения элементов.

Для проведения такого измерения необходимо:

1. Отключить аккумулятор от нагрузочных устройств или системы.
2. Подключить тестер к клеммам аккумулятора, соблюдая полярность.
3. Активировать измерение и записать показания прибора.
4. Сравнить полученные значения с номинальными параметрами производителя.

Например, для свинцово-кислотных аккумуляторов внутренняя сопротивление в хорошем состоянии обычно составляет несколько миллиом, например, 5-10 мОм. Если сопротивление значительно выше, это указывает на деградацию пластин или ухудшение электролита.

Другой вариант, который часто применяется в сервисных станциях – нагрузочный метод. Здесь на аккумулятор подается фиксированная нагрузка (например, ток 10-30 А) на короткое время, при этом фиксируется падение напряжения на клеммах. Зная ток нагрузки и разницу между напряжением при нагрузке и покое, можно вычислить внутреннее сопротивление. Важно, чтобы нагрузка была кратковременной, чтобы не привести к перегреву и повреждению аккумулятора.

• Преимущества нагрузочного метода – простота и доступность, отсутствие необходимости в дорогостоящем оборудовании.
• Недостаток – метод более субъективен и зависит от стабильности нагрузки и правильности измерений.

Для аккумуляторов разных типов – литий-ионных, свинцово-кислотных, никель-металл-гидридных – значения внутреннего сопротивления будут значительно различаться, а также изменяться в процессе эксплуатации. Так, в современных Li-Ion аккумуляторах сопротивление может составлять десятки миллиом и нарастать при старении батареи, что сказывается на уменьшении времени работы устройства.

В своей практике я часто сталкивался с аккумуляторами, у которых внутреннее сопротивление вдвое превышало штатные значения. В таких случаях устройство начинает быстро разряжаться под нагрузкой и теряет емкость, несмотря на приемлемое напряжение в покое. Это яркий пример того, почему важно не ориентироваться только на вольтметр при диагностике аккумулятора.

Принципы работы и важность внутреннего сопротивления аккумулятора в энергоэффективности

В реальных условиях работы аккумулятора внутреннее сопротивление влияет на скорость разряда и зарядки, а также на степень нагрева устройства. При высоком внутреннем сопротивлении токи столкнутся с большими потерями энергии, что снижает общую энергоэффективность и сокращает ресурс батареи. Например, даже небольшое увеличение внутреннего сопротивления на 10-20 миллиом может привести к заметному снижению выходной мощности и ускоренному износу элементов.

Почему внутреннее сопротивление так важно

Основная задача аккумулятора – обеспечить стабильный ток в цепи при минимальных потерях. Если внутреннее сопротивление выше нормы, это значит, что часть энергии, предназначенной для внешней нагрузки, будет рассеиваться внутри батареи в виде тепла. Такой процесс не только снижает итоговую энергоэффективность, но и ведёт к термическому износу и потенциальному повреждению ячеек.

Практические примеры говорят сами за себя. Например, при эксплуатации аккумуляторных батарей в системах бесперебойного питания или электромобилях высокое внутреннее сопротивление может привести к значительному падению напряжения при больших токах нагрузки. Это вызовет снижение времени автономной работы и ухудшит динамические характеристики электропривода.

Факторы, влияющие на внутреннее сопротивление

• Температура: при низких температурах внутреннее сопротивление возрастает, что наблюдается в зимних условиях эксплуатации.
• Возраст и состояние аккумулятора: с течением времени деградация материалов и образование сульфата на пластинах увеличивают сопротивление.
• Ток нагрузки: под высоким током сопротивление может изменяться из-за процессов поляризации и нагрева.
• Качество материалов и конструкция: аккумуляторы с качественной сборкой и оптимальной химией имеют более низкое внутреннее сопротивление.

Пример практического измерения и влияния внутреннего сопротивления

В одной из проектов по тестированию аккумуляторов 12 В 100 А·ч использовался метод импульсного разряда. При измерении зафиксирован внутренний сопротивление порядка 20 миллиом. После года эксплуатации и 500 циклов заряд-разряд этот параметр увеличился до 35 миллиом. При нагрузке 50 А вторая батарея теряла на внутреннем сопротивлении уже около 1,75 В, что существенно снижало выходное напряжение и мощность нагрузочного устройства.

Знание этих данных критично для поддержания энергоэффективности систем и своевременного технического обслуживания аккумуляторов. Таким образом, измерение внутреннего сопротивления аккумулятора – не просто диагностическая процедура, а неотъемлемая часть контроля качества и эксплуатации.

Использование импедансметра для точного измерения внутреннего сопротивления аккумуляторов различных типов

Опыт показывает, что импедансметры значительно упрощают процесс анализа аккумуляторов в условиях сервисных центров и лабораторий. Благодаря возможности работать с малыми токами и частотами, эти устройства не влияют на аккумулятор при измерении, позволяя получить максимально точные данные о внутреннем сопротивлении без риска повреждения элемента питания.

Принцип работы импедансметра и особенности измерения

Импедансметр измеряет комплексное сопротивление аккумулятора, подавая на него переменный ток определенной частоты и анализируя фазовый сдвиг между током и напряжением. Для практических целей чаще всего используют частоты в диапазоне от 1 кГц до 10 кГц, так как именно такой сигнал позволяет наиболее точно выявить именно внутреннее сопротивление и избежать влияния емкостных и индуктивных составляющих, характерных для аккумуляторных элементов.

При измерении внутреннего сопротивления различных типов аккумуляторов важно подобрать корректные параметры: частоту сигнала, режим работы (амплитуду тока) и длительность измерения. Например, у свинцово-кислотных аккумуляторов нормальное внутреннее сопротивление может составлять от нескольких миллиОм до пары десятков миллиОм, в то время как у литий-ионных ячеек цифры обычно меньше – в районе единиц или даже долей миллиОма.

Практическое использование импедансметра

• Подготовка к измерению. Перед тем как начать работу, необходимо обеспечить чистые контакты и отсутствие внешних нагрузок на аккумулятор. Обычно полное отключение аккумулятора от устройства и системы питания – обязательное условие для точных замеров.
• Подключение прибора. Клеммы импедансметра подсоединяются напрямую к корпусу аккумулятора, желательно с использованием специальных зажимов или “крокодилов”. Важно, чтобы контакт был надежным, без прокисшей поверхности и загрязнений, иначе показания будут искажены.
• Выбор режима измерения. В зависимости от типа аккумулятора и требований к точности выбирается оптимальный режим – постоянный или переменный ток, а также соответствующая частота.
• Снятие показаний. После стабилизации параметров прибора фиксируются данные о внутреннем сопротивлении. При необходимости можно провести серию измерений, чтобы подтвердить стабильность результатов.

В практических условиях измерение внутреннего сопротивления аккумулятора с помощью импедансметра позволяет выявить следующие проблемы:

1. Повышенное внутреннее сопротивление, свидетельствующее о деградации электродов или электролита.
2. Неполадки в соединениях и контактных шинах аккумулятора.
3. Утомление и снижение емкости батареи, что особенно актуально для литий-ионных аккумуляторов.

Примеры измерений для различных типов аккумуляторов

Опыт показывает, что применение импедансметра в условиях регулярного контроля значительно продлевает срок службы аккумуляторов и повышает надежность оборудования, в котором они эксплуатируются. Это достигается за счет своевременного обнаружения проблем и принятия соответствующих мер.

Практические методы контроля внутреннего сопротивления аккумулятора в бытовых условиях без специализированного оборудования

Измерение внутреннего сопротивления аккумулятора важно для оценки его состояния и работоспособности. В бытовых условиях без специального оборудования можно использовать несколько простых и эффективных методов, которые помогут выявить ухудшение работы аккумулятора.

Основные подходы базируются на сравнении напряжения на аккумуляторе в состояниях покоя и под нагрузкой, что позволяет косвенно определить изменения во внутреннем сопротивлении.

Ключевые методы контроля внутреннего сопротивления аккумулятора

• Измерение напряжения покоя: снимите показания напряжения без нагрузки для определения базового уровня.
• Измерение напряжения под нагрузкой: подключите временную нагрузку (например, лампочку или резистор) и зафиксируйте изменение напряжения.
• Сравнительный анализ: если падение напряжения под нагрузкой значительно, это указывает на увеличение внутреннего сопротивления аккумулятора.
• Регулярный контроль: периодические замеры помогут отследить динамику ухудшения характеристик аккумулятора.
• Визуальная диагностика: осмотрите аккумулятор на предмет повреждений, возможных вздутий или следов коррозии, что также может влиять на сопротивление.

Такие простые методы позволяют бытовому пользователю без технических приборов своевременно выявить проблемы с аккумулятором и принять меры по его обслуживанию или замене.
