Понимание того, как именно «ведёт себя» выходная цепь усилителя с точки зрения сопротивления – важный шаг для каждого, кто имеет дело с аудиоаппаратурой или радиотехникой. Этот параметр влияет на качество сигнала, уровень искажения и общую производительность устройства. В статье рассмотрим практические подходы к измерению сопротивления на выходе, расскажем, какие инструменты и методики подойдут для разных ситуаций, а главное – как не ошибиться в расчетах. Чтобы получить максимально полное представление о нюансах и тонкостях, советуем обязательно заглянуть на видео в начале и в конце материала: там демонстрируются все этапы наглядно и с полезными комментариями.

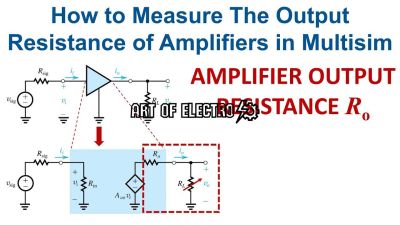

Как измерить выходное сопротивление усилителя: точные методики и практические советы
Наиболее распространённый подход – измерение с помощью нагрузки и замера падения напряжения, однако для повышения точности следует учесть ряд нюансов, которые мы рассмотрим ниже. Правильное измерение выходного сопротивления усилителя показывает, насколько он способен поддерживать стабильное напряжение при различных нагрузках, что важно как для аудиотехники, так и для промышленных усилительных систем.
Практический метод измерения выходного сопротивления усилителя
Для проведения измерения понадобится измерительный вольтметр с высокой точностью, два сопротивления нагрузки с известным номиналом (например, 8 Ом и 4 Ом) и источник постоянного сигнала или генератор тестового сигнала. Вот пошаговый алгоритм:
- Подача сигнала и замер без нагрузки. Включите усилитель и подайте тестовый сигнал на выход. Замерьте напряжение на выходе без нагрузки, обозначим его как U1. Это будет исходная величина.
- Подключение известной нагрузки. Подключите к выходу усилителя резистор нагрузки с известным сопротивлением, например, 8 Ом.
- Замер напряжения под нагрузкой. Измерьте напряжение на нагрузке, условно – U2. Напряжение упадёт из-за внутреннего выходного сопротивления усилителя.
- Расчёт выходного сопротивления. Исходя из разницы напряжений и сопротивления нагрузки, можно вычислить выходное сопротивление усилителя. Чем больше падение напряжения, тем выше выходное сопротивление.
Например, если без нагрузки напряжение составляет 10 В, а под нагрузкой с сопротивлением 8 Ом падение напряжения до 9,6 В, это говорит о наличии внутреннего сопротивления, приблизительно равного 0,33 Ом. Такой результат считается хорошим для большинства аудиосистем, поскольку низкое выходное сопротивление обеспечивает лучшее согласование с акустикой.
Точный подход с мостовыми методиками
Для более точного определения выходного сопротивления часто применяют мостовые схемы или специализированные измерительные приборы, включая импедансные анализаторы. Эти методы позволяют не только определить величину, но и разобраться в реактивной составляющей сопротивления (ёмкостной или индуктивной), что особенно важно в высококачественных усилителях.
- Использование импедансного анализатора позволяет наблюдать и частотную зависимость выходного сопротивления. Это актуально, если усилитель работает в широком диапазоне частот.
- Мостовые схемы дают минимальную погрешность и работают по принципу балансировки, что позволяет исключить внешние влияния и помехи при измерении.
Практически, радиолюбители и специалисты часто комбинируют методы: базовые измерения через нагрузку и напряжение дают быстрый результат, а последующая проверка с помощью специализированных приборов подтверждает точность полученных данных.
Принципы и влияние выходного сопротивления на качество звука усилителя
Принцип работы выходного сопротивления основан на внутреннем сопротивлении усилителя на его выходе. Чем ниже это сопротивление, тем меньше влияние усилителя на общий тракт сигнала. В реальности, выходное сопротивление редко можно сделать совсем нулевым, однако, его минимизация значительно повышает стабильность работы с динамиками и снижает уровень искажений.
Влияние выходного сопротивления на качество звука
Одна из ключевых причин, почему важно знать, как измерить выходное сопротивление усилителя, заключается в понимании эффекта демпфирования – способности усилителя контролировать движение динамического звука в акустике. Чем ниже выходное сопротивление, тем выше демпфирующая способность. Это критично для точной и чистой передачи басов, где управление подвижной частью динамика позволяет избежать нежелательного раскручивания диффузора.
Для примера, если выходное сопротивление усилителя составляет менее 0,1 Ом, а сопротивление динамика – 8 Ом, коэффициент демпфирования (отношение сопротивлений) будет достаточно высоким, что гарантирует плотность и четкость басового диапазона. При выходном сопротивлении на уровне 1 Ом ситуация меняется кардинально: бас становится менее контролируемым, может возникать эффект «затуманенности» или резонансных искажений.
Кроме того, выходное сопротивление влияет и на частотную характеристику системы. Высокое выходное сопротивление вместе с параметрами динамика создает фильтрующий эффект, меняющий амплитудно-частотную характеристику и иногда вызывающий видимое снижение качества звучания, особенно в верхнем и среднем диапазонах.
- Практический совет: при выборке усилителя и акустики всегда обращайте внимание на показатель выходного сопротивления усилителя и сопротивления динамиков, чтобы избежать низкого коэффициента демпфирования и ухудшения звука.
- Измерение выходного сопротивления помогает выявить скрытые проблемы в цепях усилителя, например, повреждение выходных каскадов или изношенность компонентов, которые могут повысить это сопротивление и негативно повлиять на качество.
- Влияние на нагрузочную способность: усилители с высоким выходным сопротивлением менее устойчивы при работе с низкоомной нагрузкой, что может привести к перегреву и искажению сигнала.
Опытный инженер всегда принимает во внимание, что усилитель и акустические системы – это единый комплекс. Для достижения чистого звука и правильного воспроизведения важно измерить выходное сопротивление и оценить его влияние на реальные условия эксплуатации. Особенно заметно это становится при подключении чувствительных или нестандартных динамиков.
Использование мостовых схем и мультиметра для измерения выходного сопротивления аудиотехники
Мостовые схемы дают возможность измерить выходное сопротивление более точно, чем простой резистивный замер, поскольку компенсируют влияние паразитных элементов и внутренних сопротивлений измерительных приборов. В сочетании с мультиметром, который используется для регистрации напряжения и тока, этот метод позволяет не только с высокой точностью определить выходное сопротивление усилителя, но и проверить качество контактов и целостность выходных цепей.
Практическое использование мостовых схем
Основной принцип мостовой схемы – это уравновешивание цепи при подключении известного сопротивления. В самом простом варианте для измерения выходного сопротивления аудиотехники применяется мост Уитстона или его модификации. Суть метода состоит в следующем:
- Подключаем известное сопротивление (реостат или набор точных резисторов) к выходу усилителя вместо нагрузки.
- С помощью мультиметра измеряем напряжение на выходе усилителя при условии включения мостовой схемы.
Например, если усилитель выдает на выходе 1 Вольт на известном сопротивлении 8 Ом, то при переходе к 4 Ом нагрузке напряжение упадет пропорционально выходному сопротивлению усилителя. Мостовая схема позволяет «вычленить» это сопротивление, устраняя влияние измерительного прибора и кабелей.
Использование мультиметра для измерения выходного сопротивления
В большинстве случаев мультиметра достаточно, чтобы получить приближенное значение выходного сопротивления усилителя, особенно если устройство находится под нагрузкой. Для этого применяют следующий алгоритм:
- Измеряем напряжение на выходе усилителя без нагрузки.
- Подключаем известное сопротивление нагрузки (например, 8 Ом), соответствующее динамику или резистору высокой мощности.
- Снова фиксируем напряжение на выходе усилителя.
- Расчетное значение выходного сопротивления определяется исходя из падения напряжения и известного сопротивления нагрузки.
При работе с мультиметром важно учитывать его внутреннее сопротивление, а также быть осторожным, чтобы не повредить устройство чрезмерной нагрузкой. Например, для усилителя мощности выходное сопротивление обычно находится в диапазоне от долей до нескольких Ом, и малейшая ошибка в измерениях может сильно влиять на результат.
Конкретный пример измерения
Возьмем усилитель с выходом на динамические головки и применим нагрузочный резистор 8 Ом с мощностью не менее 10 Ватт. Без нагрузки мультиметр показывает 10 Вольт на выходе. При подключении резистора напряжение падает до 9,2 Вольт. Такой скачок говорит о наличии выходного сопротивления, которое в соответствии с законами электротехники можно определить экспериментально. Мостовая схема в данном случае позволит более точно выставить баланс, уменьшив влияние погрешностей.
Важно отметить, что данные методы подходят для усилителей с линейной нагрузкой. В цифровых усилителях и устройствах с обратной связью измерение выходного сопротивления может требовать более сложных подходов и специализированных приборов.
Итоги по определению выходного сопротивления в сложных усилительных цепях с учетом частотных характеристик
В сложных усилительных цепях частотные характеристики играют решающую роль. По мере роста частоты влияние конденсаторов и индуктивностей становится заметнее, и из-за этого стандартные методы измерения могут давать искаженные результаты, если не принимать эти факторы во внимание.
- Измерение выходного сопротивления нужно проводить в рабочем диапазоне частот. Это позволит получить реалистичные данные, которые соответствуют реальным условиям эксплуатации усилителя.
- Используйте сигнал небольшой амплитуды для минимизации нелинейностей в усилителе при измерениях.
- Для точности полезно применять адаптированные методы, например, замещение усилителя эквивалентной схемой с реактивными элементами. Это помогает учесть влияние частоты и сложных взаимодействий.
- Не забывайте о необходимости калибровки измерительных приборов и правильном подключении, чтобы избежать влияния измерительного оборудования на результирующее сопротивление.
- Частотные характеристики выходного сопротивления могут помочь понять поведение усилителя в сложных нагрузках и подобрать оптимальную рабочую точку.
В будущем эти знания пригодятся при проектировании и оптимизации усилителей, особенно если вы стремитесь добиться максимальной стабильности и эффективности работы устройства во всем спектре частот. Понимание выхода усилителя и его зависимости от частоты поможет избегать нежелательных искажений и повышать качество звука или сигнала.
Так что не бойтесь экспериментировать и учиться! Чем больше вы понимаете тонкости работы усилителей, тем увереннее чувствуете себя в мире электроники. Всё обязательно получится!
