Как найти и определить напряжение на конденсаторе в электрической цепи

Понимание того, как измерить и вычислить напряжение, приложенное к конденсатору в цепи, важно для правильного анализа и проектирования электронных схем. В статье мы разберём основные методы, которые помогут снять показания и понять, каким образом конденсатор взаимодействует с напряжением в постоянно и переменно текущих цепях. Чтобы разобраться во всех нюансах и не упустить детали, советуем посмотреть обучающие видеоматериалы в начале и в конце статьи, где раскрыта тема намного глубже и нагляднее.

Теоретические основы распределения напряжения на конденсаторе в постоянном токе

При подаче постоянного напряжения на конденсатор через резистор ток нарастает до тех пор, пока напряжение на конденсаторе не сравняется с напряжением источника питания. На начальном этапе зарядки напряжение на конденсаторе близко к нулю, и ток течёт практически свободно. Со временем напряжение на конденсаторе увеличивается, уменьшая силу тока, пока ток не спадёт до нуля – это состояние равновесия в цепи постоянного тока.

Принципы распределения напряжения в цепи с конденсатором

В цепи постоянного тока конденсатор не пропускает постоянный ток после полной зарядки. Это объясняется тем, что внутри конденсатора между обкладками создаётся электростатическое поле, препятствующее дальнейшему движению носителей заряда. Поэтому в установившемся режиме напряжение на конденсаторе будет равно напряжению источника, если конденсатор подключен напрямую через проводник или резистор с бесконечно малым сопротивлением.

• Начальный момент зарядки: напряжение на конденсаторе минимальное, ток максимальный.
• Процесс заряда: напряжение на конденсаторе постепенно растёт, ток уменьшается.
• Установившийся режим: ток около нуля, напряжение на конденсаторе стабилизируется, равняясь напряжению источника.

Например, если подключить конденсатор ёмкостью 100 микрофарад к источнику напряжения 12 В через резистор, то после нескольких секунд на конденсаторе будет почти всё напряжение 12 В, а ток практически прекратит течь. Это явление важно учитывать при проектировании фильтров и блоков питания, где накопление зарядов влияет на качество выходного напряжения.

Влияние ёмкости и сопротивления в цепи на напряжение конденсатора

Ёмкость конденсатора напрямую влияет на скорость, с которой напряжение достигает значения источника. Большая ёмкость требует большего времени и большего заряда для изменения напряжения, что сказывается на характере переходных процессов в цепи. Практический пример – конденсатор 4700 микрофарад в цепях сглаживания напряжения после выпрямителя. Он медленно накапливает заряд, обеспечивая практически постоянное напряжение на выходе.

Сопротивление в цепи также играет роль. Высокое сопротивление ограничивает ток, замедляя процесс зарядки. Это часто используется для защиты цепей и ограничения пускового тока. На практике, при сопротивлении 1 кОм и конденсаторе 100 микрофарад, время заряда составит заметное значение, позволяющее контролировать процесс накопления напряжения.

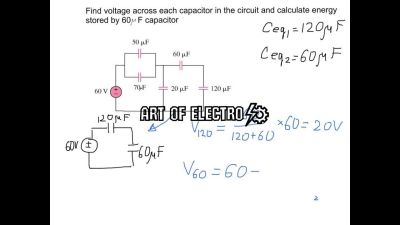

Особенности параллельного и последовательного подключения конденсаторов

Распределение напряжения на конденсаторах зависит от способа их подключения в цепи. В параллельном соединении напряжение на каждом конденсаторе одинаково и равно напряжению источника. При последовательном соединении напряжение распределяется пропорционально обратной ёмкости конденсаторов.

Важно помнить, что в практике нагрузка или утечки могут влиять на фактическое распределение, поэтому для точного определения напряжения на отдельном конденсаторе в сложной цепи требуется измерение с использованием осциллографа или мультиметра с высокой точностью.

Практические методы измерения напряжения на конденсаторе при переменном токе с помощью осциллографа

Суть практического измерения напряжения на конденсаторе заключается в правильном подключении щупа и выборе режимов прибора. При работе с переменным током ключевыми являются качество сигнала, точность амплитудных измерений и минимизация влияния измерительного прибора на сам элемент.

Особенности подключения и настройки осциллографа

Очень важно избегать пробивается напряжения и использовать осциллограф с достаточным диапазоном измерений. Например, при работе с конденсатором на напряжении до 100 В переменного тока рекомендуется выбирать делитель щупа, обеспечивающий запас по амплитуде не менее 20–30%, чтобы избежать искажений и перегруза входа прибора.

Пошаговый процесс измерения

1. Выбор канала осциллографа и установка коэффициента затухания щупа 10:1.
2. Настройка временной базы осциллографа для получения стабильного и четкого изображения колебаний напряжения.
3. Регулировка вертикальной чувствительности для достижения максимально полного охвата амплитуды сигнала без клиппинга.
4. Регистрация формы сигнала, анализ амплитуды и, при необходимости, измерение пик-факторов и среднеквадратичных значений.

Практические советы и примеры измерений

В реальных условиях нередко приходится анализировать напряжение на конденсаторе, подключенном в цепях фильтрации или согласования. Например, при проверке фильтров нижних частот на 50 Гц с питанием переменного напряжения около 230 В, осциллограф четко показывает синусоиду с амплитудой, несколько уменьшенной из-за емкостного сопротивления. При этом риск ошибочного измерения часто связан с пропусканием фазы из-за некачественного контакта или неправильной настройки осциллографа.

При измерении напряжения на малых емкостях, например, нескольких микрофарадах, сигнал может иметь очень высокую частоту и низкий уровень амплитуды, что требует более тщательной настройки осциллографа и возможного использования дополнительного усилителя или специального щупа с повышенной чувствительностью.

• Контроль за синхронизацией – важнейший момент при работе с переменным током. Нестабильная или плавающая синхронизация приводит к 'дрожанию' сигнала на экране и снижению точности замера.
• Использование вычитающего режима или дифференциального щупа
позволяет измерять напряжение в цепях с общим проводом, где классическое подключение щупа нецелесообразно или опасно для прибора.
• Исключение влияния внешних шумов – минимизация индуцированных шумов достигается путем экранирования и правильного укладки измерительных проводников.

Расчет напряжения на конденсаторе в сложных RC-цепях с использованием комплексных сопротивлений

Определение напряжения на конденсаторе в сложных цепях с сопротивлениями и ёмкостями требует учета фазовых соотношений между током и напряжением. Использование комплексных сопротивлений (импедансов) позволяет учитывать как амплитуду, так и фазу, что значительно упрощает анализ переменного тока в цепи.

Основной подход заключается в представлении сопротивления резисторов как действительных величин, а конденсаторов – как комплексных величин с «ёмкостным» сопротивлением. Это позволяет рассчитать общее импедансное соотношение и по закону Ома найти напряжение на каждом элементе, в том числе и на конденсаторе.

Ключевые моменты при расчете напряжения на конденсаторе в сложных RC-цепях

• Комплексный импеданс: конденсатор характеризуется импедансом, который зависит от частоты сигнала и емкости.
• Фазовые сдвиги: напряжение на конденсаторе отстает по фазе от тока, что учитывается при работе с комплексными числами.
• Метод анализа цепи: можно использовать правила сложения импедансов для последовательного и параллельного соединения, а также методы контурных токов или узловых напряжений.
• Преобразование цепи к эквивалентной схеме: позволяет упростить анализ и выделить напряжение именно на том конденсаторе, который интересует.
• Компьютерные инструменты: использование программного обеспечения повышает точность и скорость вычислений в сложных схемах.

Таким образом, расчет напряжения на конденсаторе в сложных RC-цепях основан на применении комплексных чисел для учета частотных и фазовых характеристик, что обеспечивает точное и системное понимание электрических процессов в цепи.
