Как найти и определить общее напряжение при параллельном соединении

Если вы столкнулись с необходимостью понять, каким образом распределяется электрическое напряжение между элементами, подключёнными параллельно, эта статья специально для вас. Здесь мы разберём, как именно влияет такое соединение на показатели напряжения и почему важно уметь правильно это вычислять для безопасной и эффективной работы с электрическими схемами. Для тех, кто хочет получить более глубокие знания и наглядные примеры, советуем обязательно посмотреть видео в начале и в конце материала – там всё показано наглядно и понятно даже без специальной подготовки.

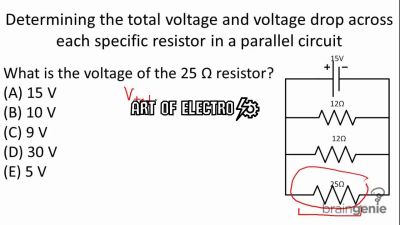

Физические принципы распределения напряжения в параллельных электрических цепях

Напряжение в параллельных соединениях не делится между элементами, в отличие от последовательных цепей, где суммируется падение напряжения на каждом компоненте. В параллели каждый потребитель получает одинаковое напряжение, равное напряжению источника питания. Это обусловлено тем, что потенциал между точками подключения одинаков для всех ветвей, и благодаря этому напряжение остается неизменным на каждом параллельно подключенном элементе.

Пример на практике: распределение напряжения в параллельной цепи

Рассмотрим реальную ситуацию: в электрощит установлен источник питания с выходным напряжением 12 В, к которому подключены три параллельных нагрузки – лампы освещения. Независимо от того, включена или выключена какая-либо из ламп, на каждой из них будет строго 12 В. Если одна из ламп перегорит, остальные продолжат получать то же напряжение и работать без сбоев.

Это принципиальное свойство дает большие преимущества при проектировании электрических сетей. Например, при параллельном подключении бытовых приборов в домашней сети каждый из них получает стабильное напряжение, что предотвращает их неправильную работу и продлевает срок службы.

Почему напряжение в параллельных цепях одинаковое?

• Общая точка подключения: все ветви параллельной схемы соединены с двумя общими узлами.
• Потенциал между узлами: разность потенциалов между этими узлами фиксирована и равна напряжению источника питания.
• Отсутствие разделения напряжения: в отличие от последовательной схемы, нет последовательной цепи сопротивлений, после которых напряжение падает.

Можно привести аналогию с гидравликой: если несколько труб подключены параллельно к одному насосу, то давление (аналог напряжения) в каждой трубе будет одинаковым. При этом в каждой трубе может течь разное количество воды (что соответствует разному току), в зависимости от сопротивления потоку. Аналогично, в электросети ток в каждой ветви зависит от сопротивления нагрузки, а напряжение в параллели остается константой.

Практические рекомендации при работе с параллельными цепями

1. Всегда проверяйте, что источник питания способен обеспечить необходимый ток для всех параллельных нагрузок одновременно. Напряжение при этом останется постоянным.
2. При расчете цепей учитывайте суммарный ток, поскольку общая нагрузка увеличивается с количеством параллельно подключенных потребителей.
3. Используйте измерительные приборы для контроля напряжения на каждой ветви, особенно в ответственных системах, чтобы убедиться в отсутствии локальных падений напряжения.

Расчёт напряжения при параллельном подключении нагрузок с учётом внутреннего сопротивления источника

При параллельном соединении нагрузок традиционно считается, что напряжение на всех потребителях одинаково и равно напряжению источника. Однако на практике этот идеализированный подход часто требует корректировки с учётом внутреннего сопротивления источника питания. Именно оно влияет на реальное напряжение, подаваемое на нагрузку, особенно при значительных токах и при работе с источниками, которые не идеальны по своим характеристикам.

Внутреннее сопротивление источника – это неотъемлемый параметр, который нельзя игнорировать при точных расчетах напряжения в цепи с параллельным подключением. Чем выше ток, тем сильнее падает напряжение на этом сопротивлении, что снижает напряжение на самих нагрузках. Практический опыт показывает, что для качественного подбора оборудования и обеспечения стабильной работы цепи важно учитывать именно это отличие.

Влияние внутреннего сопротивления источника на напряжение в параллельной цепи

Рассмотрим реальную ситуацию: источник питания рассчитан на 12 В и имеет внутреннее сопротивление около 0,5 Ома. К нему параллельно подключены две нагрузки с сопротивлениями 24 Ом и 12 Ом. В данном случае ток через каждую нагрузку будет разным, но суммарный ток создаст падение напряжения на внутреннем сопротивлении источника.

Допустим, первая нагрузка потребляет ток в 0,5 А, а вторая – 1 А. Суммарный ток получается примерно 1,5 А. Падение напряжения на внутреннем сопротивлении составит около 0,75 В, что уменьшит напряжение, доступное для нагрузок, до примерно 11,25 В. Это значит, что на каждой нагрузке фактически будет не 12 В, а чуть меньше, что может оказать влияние на её работу, особенно в тех случаях, когда устройство критично к напряжению питания.

Таким образом, расчёт напряжения при параллельном соединении с учётом внутреннего сопротивления источника показывает, что напряжение на нагрузках оказывается не постоянным и всегда немного ниже номинального значения источника. В зависимости от величины внутреннего сопротивления и силы тока, разница может быть вполне заметна и влиять на стабильность работы цепи.

Практические рекомендации по учёту внутреннего сопротивления

• Измерение реального напряжения: при проектировании и монтаже системы важно не полагаться только на паспортные данные источника – замеры напряжения под нагрузкой дадут точное представление о реальном уровне напряжения на выходе.
• Минимизация внутреннего сопротивления: использование качественных источников питания с малым внутренним сопротивлением позволяет снизить падения напряжения при параллельном подключении нескольких устройств.
• Контроль суммарного тока: правильное распределение нагрузки и контроль суммарного тока поможет избежать критического падения напряжения и перегрева источника.

Учитывая указанные моменты, практическое определение напряжения при параллельном подключении становится более прогнозируемым и точным. Это особенно актуально при работе с электроникой, чувствительной к питанию, и при больших токах, когда внутреннее сопротивление источника существенно влияет на распределение напряжения в цепи.

Практические методы измерения общего напряжения в параллельных схемах с мультиметром

Для точного определения общего напряжения в бытовых параллельных схемах применяется мультиметр, настроенный на измерение напряжения. Важно обеспечить правильное подключение щупов к соответствующим точкам схемы без нарушения её целостности.

При параллельном соединении напряжение на всех элементах остается одинаковым, поэтому измерение напряжения на одной ветви дает значение общего напряжения всей схемы. Это упрощает диагностику и проверку работоспособности электрооборудования.

Основные этапы измерения общего напряжения

1. Подготовка мультиметра: установить режим измерения постоянного или переменного напряжения в зависимости от типа схемы.
2. Считывание показаний: зафиксировать показания на дисплее, которые отражают общее напряжение всей параллельной цепи.
3. Проверка безопасности: убедиться, что измерения проводятся при соблюдении правил электробезопасности, чтобы избежать коротких замыканий или поражения током.

Ключевые моменты для корректного измерения

• Параллельное соединение обеспечивает одинаковое напряжение на всех ветвях.
• Использование исправного мультиметра и правильный выбор диапазона повышают точность.
• Обеспечение безопасности во время работы с электричеством обязательно.
