Как найти и определить сопротивление тока: методы расчёта и формулы

Разобраться, как вычислить характеристику, препятствующую прохождению электрического тока, можно довольно просто, если понять основные принципы и методы измерения. Важно не только знать, где искать необходимые данные, но и уметь правильно их интерпретировать, чтобы получить точный результат. Для более глубокого и наглядного понимания советуем обязательно посмотреть обучающее видео в начале статьи и подытоживающий материал в конце – там раскрыты все нюансы и детали, которые помогут закрепить знания на практике.

Расчёт электрического сопротивления по закону Ома в постоянном токе

Практическое применение закона Ома для расчёта сопротивления

Чтобы определить сопротивление в цепи постоянного тока, необходимо последовательно измерить величину напряжения на участке цепи и силу тока, проходящего через этот участок. В электроизмерениях традиционно используют вольтметр и амперметр, при этом амперметр включают последовательно, а вольтметр – параллельно исследуемому элементу.

• Шаг 1. Измерьте напряжение на участке цепи. Например, если напряжение составляет 12 В.
• Шаг 2. Измерьте силу тока, протекающего через этот участок. Пусть это будет 3 А.
• Шаг 3. Найдите сопротивление, разделив напряжение на силу тока.

В данном случае сопротивление будет равняться 4 Ом, что подтверждено практическими измерениями.

Важно учитывать, что сопротивление зависит не только от материала проводника, но и от его геометрических размеров – длины и площади поперечного сечения. Кроме того, температурные условия влияют на величину сопротивления, особенно для металлических проводников. Поэтому при проведении точных расчётов целесообразно фиксировать и эту информацию, если планируется дальнейшее использование результатов для тонкой настройки схемы.

На практике для проверки электрического сопротивления часто применяют мультиметры с функцией измерения сопротивления, однако расчёт через закон Ома полезен, когда нужно оценить работу цепи под нагрузкой, а также выявить неисправности и перебои в работе оборудования. Например, если при заданном напряжении сила тока неожиданно снижается, есть смысл проверить сопротивление, чтобы понять, не увеличилось ли оно за счёт окисления контактов или повреждения проводника.

Применение измерительных приборов для определения сопротивления в электрических цепях

В практике технического специалиста чаще всего применяют мультиметры и мегаомметры. Каждый из этих приборов имеет свои особенности и области применения, которые важно учитывать, чтобы измерения были не только точными, но и безопасными для оборудования и оператора.

Мультиметр – универсальный инструмент для измерения сопротивления

Мультиметр – это прибор, сочетающий в себе функции амперметра, вольтметра и омметра. Именно омметрическая функция мультиметра позволяет измерить сопротивление непосредственно в электрической цепи. Перед началом измерений необходимо убедиться, что цепь обесточена и полностью отключена от источника питания. Это исключит искажения в показаниях и обезопасит пользователя.

Чтобы измерить сопротивление, переключатель на мультиметре ставится в режим омметра. Далее щупы подключают к концевым точкам исследуемого участка цепи. Важно, чтобы контакт был плотным и чистым – окисленные или загрязнённые клеммы могут значительно исказить результат.

Например, при проверке резисторов на плате мультиметр может показать значения в диапазоне от нескольких Ом до десятков килоом, в зависимости от номинала. Если сопротивление отличается от ожидаемого более чем на 10–20%, это сигнал о возможном повреждении компонента. Также стоит учитывать, что в некоторых случаях элементы работают в составе схемы, где параллельно включены другие компоненты, что влияет на итоговое сопротивление.

Мегаомметр – инструмент для проверки изоляционного сопротивления

Мегаомметр предназначен для измерения очень больших сопротивлений, как правило, в пределах от нескольких Megaом до сотен Megaом и выше. Этот прибор применяется для оценки состояния изоляции проводников, кабелей и обмоток электрических машин. Измерение сопротивления тока изоляции помогает выявить микротрещины и дефекты, которые могут стать причиной коротких замыканий или потерь электроэнергии.

Измерения мегаомметром проводятся на обесточенной цепи. Для проверки изоляции прибор подаёт высокое напряжение (обычно 500 В или 1000 В), что позволяет определить качество изоляционного покрытия. Практический пример: при измерении изоляции силового кабеля сопротивление должно составлять не менее нескольких сотен Megaом. Если значение ниже, следует провести более глубокую диагностику и принять меры для замены повреждённого участка.

Рекомендации по применению измерительных приборов

• Перед началом измерений всегда проверяйте исправность и калибровку прибора.
• Обязательно отключайте цепь от источников питания для предотвращения повреждения измерительного устройства и получения ложных показателей.
• Используйте подходящий режим и диапазон измерений в зависимости от типа и величины ожидаемого сопротивления.
• При необходимости измерения сопротивления в сложных цепях учитывайте возможное влияние параллельных и последовательных элементов на итоговый результат.
• Особое внимание уделяйте качеству контактов и состоянию проводов для точности измерений.

Правильное и грамотное применение измерительных приборов в работе с электрическими цепями не только обеспечивает точное определение сопротивления, но и способствует своевременному выявлению проблем, что значительно повышает надежность и безопасность электросистем.

Итоги по вычислению сопротивления в сложных электрических схемах

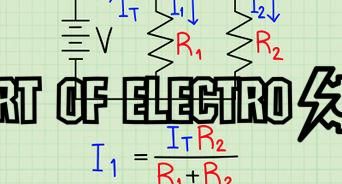

В последовательном соединении сопротивления складываются, а в параллельном – наоборот, общее сопротивление всегда становится меньше самого маленького из отдельных сопротивлений. Именно это отличие позволяет управлять током и напряжением в сложных схемах.

• Последовательное соединение просто суммирует сопротивления, поэтому становится понятно, как увеличивается общее сопротивление при добавлении новых элементов.
• Параллельное соединение
• При сложных схемах важно разбивать цепь на простые участки, постепенно вычисляя сопротивление «шаг за шагом».
• Понимание этих принципов помогает предсказать, как изменится ток и напряжение, что важно для безопасности и правильной работы электроприборов.

Практические рекомендации:

1. Перед началом расчетов внимательно анализируйте схему, выделяйте простые участки.
2. Работайте последовательно – сначала находите сопротивления на самый простых частях цепи, затем переходите к более сложным.
3. Записывайте промежуточные результаты, чтобы не запутаться при вычислениях.
4. Проверяйте результаты с помощью измерительных приборов, если есть возможность – это гарантирует правильность расчетов.

Освоение методики вычисления сопротивления даёт не только хорошие знания физики и электротехники, но и развивает логическое мышление. В будущем эти навыки пригодятся как в учебе, так и в повседневной жизни, особенно если решите работать с электроприборами или проектировать собственные устройства. Главное – не бояться и делать всё шаг за шагом!

Так что дерзайте, и пусть каждая собранная вами схема будет работать идеально!
