Понимание того, как вычислить общее сопротивление элементов, соединённых один за другим, существенно для работы с электрическими схемами. В таких системах суммарное сопротивление складывается из всех отдельных значений в цепи, и знание этого помогает правильно рассчитать параметры и избежать ошибок при проектировании или ремонте. Чтобы глубже разобраться с процессом расчёта и увидеть всё наглядно, советую заглянуть на видео, расположенное в начале и в конце этой статьи – там материал разложен максимально доступно и подробно.

Расчет суммарного сопротивления на основе закона Ома для последовательных цепей

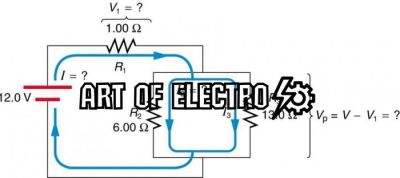

Последовательная цепь представляет собой простейшую электрическую схему, в которой все элементы соединены один за другим, без разветвлений. Такая конфигурация широко используется в разных инженерных задачах, и правильное определение суммарного сопротивления играет ключевую роль при анализе работы цепи. Опираясь на закон Ома, можно легко найти общее сопротивление, что позволит правильно рассчитать ток и напряжение в каждой части цепи.

Закон Ома непосредственно связывает напряжение, ток и сопротивление в электрической цепи. Для последовательных цепей важно понимать, что ток через каждый резистор одинаков, поскольку проводимость осуществляется по одному пути. Основываясь на этом, суммарное сопротивление определяется как сумма всех сопротивлений, подключенных последовательно.

Практическое применение: расчет суммарного сопротивления

Для практического понимания рассмотрим пример. Допустим, у нас есть три резистора с сопротивлениями 100 Ом, 200 Ом и 300 Ом, последовательно соединённые в цепь. В таком случае, чтобы найти полное сопротивление цепи, нужно сложить все сопротивления: 100 + 200 + 300. Результат – 600 Ом.

Такое вычисление позволяет определить величину тока в цепи, если известно напряжение. К примеру, если напряжение равно 12 В, по закону Ома ток будет 12 В, делённое на суммарное сопротивление 600 Ом, что даёт 0,02 ампер. Знание точного суммарного сопротивления облегчает подбор компонентов и гарантирует корректную работу всей системы.

  • Последовательное соединение: суммарное сопротивление – это простая сумма всех резисторов.
  • Ток в цепи: одинаковый во всех точках, что упрощает анализ.
  • Напряжение на каждом резисторе: пропорционально его сопротивлению, что позволяет оценить потери.

Важным моментом при работе с последовательными цепями является то, что любой разрыв или повышение сопротивления в одном из звеньев оказывает влияние на весь ток. Это особенно важно при диагностике и проектировании электрооборудования. На практике, во время измерений сопротивления необходимо убедиться в отсутствии параллельных путей, так как это изменит результаты расчётов и может привести к ошибкам.

В профессиональной деятельности я часто сталкиваюсь с необходимостью точно рассчитывать суммарное сопротивление для обеспечения безопасного и эффективного функционирования цепи. Применение закона Ома не только облегчает эту задачу, но и позволяет прогнозировать поведение системы при изменении её конфигурации, например, при добавлении новых компонентов.

Использование мультиметра для измерения сопротивления отдельных резисторов в последовательной цепи

Важно помнить, что при подключении мультиметра к цепи нужно отключить питание, чтобы избежать повреждения прибора и получения некорректных данных. Также стоит разомкнуть цепь в месте проверки или изолировать исследуемый резистор, чтобы не учитывать сопротивление соседних элементов, соединённых последовательно.

Пошаговая инструкция по измерению сопротивления резисторов мультиметром

  1. Подготовка мультиметра: Установите прибор в режим измерения сопротивления (обозначается как ?).
  2. Отключение питания цепи: Полностью обесточьте схему, убедитесь в отсутствии напряжения на контактных площадках.
  3. Считывание показаний: Обратите внимание на стабильное значение сопротивления, которое отображается на экране прибора. При корректном измерении оно будет соответствовать номиналу резистора или близко к нему.

Например, если измеряется резистор номиналом 220 Ом, мультиметр покажет значение в диапазоне 215-225 Ом, что обусловлено допусками производителя. Если же вы видите значительно отклоняющееся значение или бесконечное сопротивление, это указывает на неисправность элемента.

Особенности практики измерения в последовательной цепи

  • Совмещение сопротивлений: Измерить сопротивление всей последовательной цепи одним замером возможно, но отличить отдельные элементы не удастся. Именно поэтому проверка каждого резистора по отдельности критична для точной диагностики.
  • Влияние параллельных элементов: Если резисторы имеют ответвления, измерения могут быть искажены. В таких случаях необходимо изначально размыкать ответвленные участки, чтобы избежать смешения значений.
  • Стабильность показаний: Важно удерживать щупы неподвижно, пока значение на дисплее не стабилизируется, минимизируя влияние шума и помех.

В практике порой встречаются случаи, когда резисторы без визуальных повреждений показывают значения, значительно отличающиеся от заявленных. В таких ситуациях измерение мультиметром помогает быстро выявить проблемный элемент и провести его замену, восстановив правильную работу цепи.

Анализ влияния температурных коэффициентов сопротивления на определение сопротивления в последовательных цепях

Температурный коэффициент сопротивления оказывает значительное влияние на точность определения общего сопротивления в последовательных цепях. Поскольку сопротивление материалов изменяется с температурой, необходимо учитывать эти изменения при расчетах, особенно в условиях значительных тепловых колебаний.

Игнорирование температурных коэффициентов может привести к ошибкам в определении суммарного сопротивления и, как следствие, повлиять на правильность работы электрических приборов и систем.

Ключевые аспекты влияния температурных коэффициентов на последовательные цепи

  • Изменение сопротивления: Сопротивление каждого элемента меняется в зависимости от температуры, что влияет на общее сопротивление цепи.
  • Суммарное воздействие: Даже незначительные изменения в элементах могут накопиться, изменяя итоговое сопротивление.
  • Материалы проводников: Разные проводники имеют разные температурные коэффициенты, что следует учитывать при расчетах.
  • Условия эксплуатации: При высоких или переменных температурах учитывать коэффициенты становится критически важным для точности.
  • Практическое применение: Корректировка расчетов с учетом температурных коэффициентов обеспечивает надежность и безопасность работы электронных устройств.
