Как найти и проверить короткое замыкание в автомобиле мультиметром

Если в машине вдруг начали вылетать предохранители или что-то перестало работать, скорее всего, где-то в проводке случился пробой. Чтобы найти эту проблему, пригодится мультиметр – удобный прибор, который поможет проверить цепи на короткое замыкание и выявить неисправные участки без лишних затрат и беготни по автосервисам. В статье расскажем, как грамотно настроить прибор и провести диагностику, не имея специального оборудования. Для тех, кто хочет разобраться во всех тонкостях и увидеть процесс воочию, советуем обязательно заглянуть в видео в начале и в конце материала – там всё показано и объяснено более подробно, что очень поможет на практике.

Как найти короткое замыкание в автомобиле мультиметром

Применение мультиметра для поиска короткого замыкания заключается в измерении сопротивления и тока в цепи. При низком сопротивлении между плюсом и массой, как правило, можно говорить о замыкании. Однако, чтобы убедиться в точности диагностики и избежать ошибок, необходим четкий план действий.

Пошаговая проверка короткого замыкания мультиметром

1. Обеспечьте безопасность и подготовьте прибор. Перед началом работы обязательно отключите аккумулятор автомобиля – это снизит риск короткого замыкания и повреждения мультиметра. Подключите мультиметр в режим измерения сопротивления (Ом).
2. Проверка общей цепи на массу. Подключите один щуп мультиметра к плюсовой клемме аккумулятора, а другой к массе автомобиля (корпусу). При исправной цепи сопротивление будет очень высоким или «бесконечным». Если мультиметр показывает низкое сопротивление – это первый признак короткого замыкания.
3. Идентификация проблемного участка. Если общая проверка сигнализирует о коротком замыкании, начните разъединять и проверять отдельные цепи и потребители электроэнергии – предохранители, реле, электроприборы. Обычно проверка проводится через предохранительный блок: вытаскивайте предохранители по одному и смотрите, изменится ли показатель сопротивления. Когда сопротивление возрастает – вы обнаружили участок с замыканием.

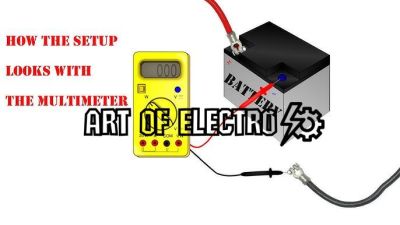

4. Диагностика с использованием измерения тока утечки. После определения проблемной цепи переключите мультиметр в режим измерения тока (между 10 и 20 ампер, в зависимости от модели). Подключите прибор последовательно, например, между аккумулятором и цепью. Обычно ток утечки в исправном автомобиле не превышает 50 миллиампер. Если ток явно выше – короткое замыкание либо повреждение изоляции.
5. Проверка отдельных компонентов. Для конкретных узлов, например моторчиков стеклоочистителей или электроприводов зеркал, отключите питание и измерьте сопротивление на входах. Если сопротивление близко к нулю, деталь может иметь скрытое замыкание в обмотках или корпусе.

Практические советы и особенности

• При проведении измерений избегайте повреждения изоляции проводки – иногда внешних повреждений не видно, и мультиметр является единственным инструментом для определения неисправности.
• Обязательно учитывайте специфику электрооборудования конкретной модели автомобиля. Например, наличие сложных электронных блоков может влиять на показания мультиметра.
• Не используйте режим прозвонки, если вы измеряете цепь с включенным аккумулятором – это может привести к повреждению мультиметра или электроники.
• В некоторых случаях короткое замыкание проявляется периодически и не ловится статическими измерениями – рекомендуется проверять цепь в динамике, при включении конкретных приборов.

Основные принципы работы мультиметра при диагностике короткого замыкания в автомобильной электросистеме

В первую очередь, при проверке короткого замыкания мультиметром важно знать, что прибор служит для измерения параметров цепи: напряжения, тока и сопротивления. В контексте короткого замыкания главная задача – выявить резкое падение сопротивления между проводами или между проводом и «землей», что и свидетельствует о нежелательном замыкании.

Измерение сопротивления – ключ к выявлению замыканий

В режиме измерения сопротивления (омметр) мультиметр применяется для проверки целостности изоляции и состояния проводников. Когда замкнута цепь, сопротивление между точками цепи стремится к нулю. Если мультиметр показывает практически нулевое сопротивление между плюсовым проводом и корпусом авто, это явный признак короткого замыкания.

Для примера: при нормальном состоянии проводки сопротивление может быть в пределах нескольких сотен или тысяч ом, в зависимости от конфигурации цепи. При коротком замыкании сопротивление резко падает, что мультиметр определит мгновенно. Важно сначала отключить питание цепи, чтобы избежать повреждения мультиметра и случайных коротких замыканий.

Проверка целостности цепи с помощью прозвонки

Функция прозвонки (звуковой сигнал) удобна для быстрого обнаружения проблемных участков. Подключив щупы мультиметра к проверяемым контактам, вы услышите звуковой сигнал при наличии замыкания. Это особенно полезно, когда точное место повреждения проводки неизвестно, а доступ ограничен.

• Отключите аккумулятор или питание проверяемой цепи.
• Переведите мультиметр в режим прозвонки.
• Проверьте проводку на участках, подозрительных на повреждение или контакт с корпусом.

Использование измерения напряжения для поиска короткого замыкания

Хотя основным способом диагностики короткого замыкания является измерение сопротивления, режим вольтметра может помочь выявить проблемы при включенном двигателе или системе. Например, при коротком замыкании наблюдается падение напряжения на аккумуляторе или предохранителях. Если на каком-то участке цепи напряжение значительно ниже номинального или отсутствует, это косвенный признак неисправности.

Практические советы при диагностике

1. Снимайте предохранители по очереди – это позволит локализовать область замыкания, устранив питание на определенной ветке.
2. Обследуйте наиболее распространенные места повреждения изоляции – участки около двигателей, рулевой колонки, контакты массы, места прохождения через кузов.
3. Не забывайте о холодном или теплосъемном состоянии проводки – изоляция может вести себя по-разному в зависимости от температуры.
4. Используйте провода мультиметра с качественными наконечниками – это обеспечит надежный контакт и точные показания прибора.

Последовательность измерений и подготовка автомобиля для точного выявления короткого замыкания мультиметром

Перед тем как проверить короткое замыкание мультиметром, необходимо полностью отключить аккумулятор, чтобы избежать несчастных случаев и защитить электронику. Также рекомендуется снять предохранители или отключить соответствующие цепи, чтобы локализовать неисправность и предотвратить ложные срабатывания.

Основные этапы подготовки автомобиля для измерений мультиметром

1. Выключение зажигания и всех потребителей питания. Это минимизирует помехи во всех цепях и позволяет сделать измерения более стабильными.
2. Отключение аккумулятора. Без питания измерения сопротивления цепей станут более безопасными, а сам тест – более достоверным.
3. Извлечение предохранителей. Так можно поэтапно локализовать место короткого замыкания – проверять отдельные участки цепей.
4. Визуальный осмотр. Перед измерениями стоит проверить соединения, провода, наличие следов перегрева или плавления изоляции, что часто указывает на проблемный участок.
5. Очистка контактов. Коррозия и окисление создают дополнительное сопротивление – мультиметр может показывать неправильные значения.

Порядок проведения измерений мультиметром для выявления короткого замыкания

• Переход в режим измерения сопротивления (омметр). С помощью мультиметра проверяют цепь на наличие чрезмерно низкого сопротивления, характерного для КЗ.
• Проверка сопротивления между плюсовой клеммой аккумулятора и корпусом автомобиля. В исправной цепи это сопротивление должно быть очень высоким – обычно несколько сотен кОм или бесконечным (отсоединённая цепь).
• Пошаговое включение предохранителей и контроль показаний мультиметра. Когда в цепи замкнет предохранитель, сопротивление резко падает – так определяют, в какой части схемы короткое замыкание.
• Измерение токов утечки. Для этого используется режим измерения постоянного тока (мА). Если мультиметр подключён последовательно в цепь питания, повышенный ток говорит о протекании тока через короткое замыкание.
• Проверка отдельных компонентов. Иногда короткое замыкание возникает в блоках управления, датчиках или электродвигателях – их желательно предварительно отключить и отдельно проверить сопротивление изоляции.

Пример из практики: при проверке световой цепи часто наблюдается, что при вынимании предохранителя освещения сопротивление между «плюсом» и корпусом резко растёт, что подтверждает исправность. Если же сопротивление остаётся низким, значит секторы проводки имеют повреждения или провода касаются корпуса.

Правильная подготовка автомобиля и последовательность измерений – это залог успешного и быстрого выявления короткого замыкания мультиметром. Важно строго соблюдать порядок действий и не торопиться, чтобы выявить неисправность без лишних затрат времени и средств.

Итоги анализа измерений сопротивления и тока для выявления короткого замыкания в автомобиле

Важно помнить, что замеры надо проводить при выключенном питании и тщательно отсоединять компоненты, чтобы исключить влияние приборов или электроприборов, которые создают параллельные пути. Этот подход помогает локализовать поврежденный участок и избежать лишних затрат времени и средств на поиск неисправности.

• Сопротивление: Если мультиметр показывает практически нулевое сопротивление в месте, где оно должно быть высоким – это явный признак короткого замыкания.
• Ток: Повышенный ток в цепи, особенно сразу после включения – повод искать короткое замыкание.
• Изолируйте участки: Разрывайте цепь по этапам, измеряйте сопротивление на каждом участке. Это поможет быстро найти виновника.
• Используйте непрерывность: Режим проверки цепи мультиметра – ваш помощник для быстрой проверки целостности проводки.
• Безопасность превыше всего: Перед измерениями отключайте батарею и проверяйте исправность мультиметра.

Такой подход позволит не только быстро и точно обнаружить короткое замыкание, но и сэкономить нервы и деньги на ремонте. Знания о том, как правильно измерять и интерпретировать результаты – бесценны для любого автолюбителя или мастера, ведь правильная диагностика – половина успешного ремонта.

В итоге, вооружившись этими простыми, но эффективными методами, вы сможете более уверенно справляться с любыми неполадками в проводке автомобиля. Главное – не бояться экспериментировать и всегда проверять, прежде чем менять детали. Всё получится, а авто будет служить верой и правдой долго и без проблем!
