Как найти и узнать сопротивление двигателя: способы измерения и проверка

Для того чтобы проверить исправность электродвигателя или подобрать к нему подходящий элемент управления, важно точно измерить его внутренние параметры – особенно уровень сопротивления обмоток. Это несложная процедура, но требует правильного подхода и некоторых инструментов. Если хотите получить полное представление о том, как всё сделать правильно и без ошибок, советуем обязательно заглянуть в видео в начале и в конце этой статьи – там всё расписано с примерами и наглядно показано, что значительно облегчит понимание.

Методика измерения электрического сопротивления обмоток двигателя мультиметром

Для измерения сопротивления обмоток обычно используется цифровой мультиметр с функцией омметра. Такой прибор позволяет быстро и достаточно точно определить сопротивление, даже если оно находится в диапазоне от десятков миллиом до нескольких ом. Важно понимать, как правильно выполнять процедуру, чтобы избежать ошибок и получить объективные данные.

Пошаговая инструкция по измерению сопротивления обмоток

1. Подготовка двигателя. Перед началом работы необходимо полностью отключить двигатель от источника питания и убедиться, что он полностью обесточен. Рекомендуется снять клеммные колодки, чтобы изолировать обмотки от внешних цепей и исключить влияние посторонних сопротивлений.
2. Настройка мультиметра. Установите мультиметр в режим измерения сопротивления (Ом, ?). Если прибор имеет несколько диапазонов, выберите наиболее подходящий в зависимости от ожидаемых значений сопротивления обмоток. Для типичных асинхронных двигателей сопротивление фазных обмоток обычно варьируется от нескольких десятых долей ома до нескольких ом.
3. Фиксация и анализ результатов. Полученное значение записывается. Для трехфазных двигателей рекомендуется измерять сопротивление каждой из трех фаз по очереди, а затем сравнивать полученные показатели между собой – они должны быть примерно одинаковыми. Значительное расхождение указывает на возможные дефекты, такие как обрыв или замыкание витков.

Практические советы и нюансы

• Температура обмоток оказывает влияние на измеренные значения. При нагреве сопротивление увеличивается. Поэтому для точного сравнения необходимо проводить измерения либо при стабильной температуре, либо с учетом поправок.
• Использование качественных щупов с надежными контактами помогает снизить погрешность измерения, особенно при работе с очень низкими сопротивлениями.

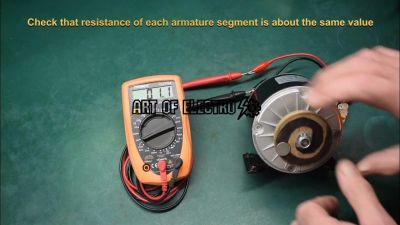

Пример измерения сопротивления обмоток двигателя

В данном случае сопротивления фаз находятся в пределах допустимого разброса, что говорит о нормальном состоянии обмоток. Если бы, например, сопротивление фазы V было 0,30 Ом, то это показало бы явное повреждение в ее обмотках либо наличие короткого замыкания.

Влияние температуры и состояния изоляции на точность измерения сопротивления двигателя

Температура напрямую влияет на сопротивление обмоток. При повышении температуры металлы, из которых выполнены провода, изменяют свои электрические свойства – сопротивление увеличивается. В практической работе это часто наблюдается: к примеру, при 20 °C сопротивление обмотки может быть 5 Ом, а при 80 °C – уже в районе 6,5 Ом. Такая погрешность достигает около 30%, что при измерении сопротивления двигателя без учёта температуры может привести к неправильной оценке состояния.

Почему важно учитывать температуру при измерении сопротивления двигателя

В условиях эксплуатации двигатель нагревается, и сопротивление обмоток меняется. Поэтому измерения, проведённые «на холодную», не будут соответствовать сопротивлению при рабочей температуре. Для комплексного анализа рекомендуется проводить измерения при стабильной температуре либо использовать корректирующие коэффициенты. Например, многие технические специалисты применяют стандартизированные таблицы с поправками на температуру, которые позволяют привести текущие показания к эталонным 20 °C.

Не менее важно понимать, что при оценке состояния двигателя по сопротивлению необходимо учитывать динамику изменения температуры. Бывают случаи, когда резкое повышение сопротивления свидетельствует именно о перегреве двигателя, вызванном, например, износом подшипников или неправильным охлаждением. В таких ситуациях служба технического контроля фиксирует температуру одновременно с измерениями, чтобы сопоставить данные и выявить причины изменений.

Воздействие состояния изоляции на точность измерений

Сопротивление двигателя напрямую зависит от состояния изоляции обмоток. Повреждения, старение или загрязнения изоляционного материала способны создавать небольшие токи утечки и искажать общие значения сопротивления. При попытках узнать сопротивление двигателя в таких условиях можно столкнуться с нестабильными результатами или значениями, которые некорректно отражают действительное состояние обмоток.

Практический опыт показывает, что при ухудшении изоляции повышается вероятность возникновения паразитных токов, которые понижают измеренное сопротивление. Это особенно заметно при использовании обычных мультиметров или мостов, не предназначенных для диагностики изоляции. Поэтому перед проведением измерения сопротивления двигателя всегда важно проверить качество изоляции специальными приборами, например мегомметрами.

• Если измерение сопротивления проводится без предварительной оценки изоляции, результаты могут быть искажены и вызвать неправильное заключение о работоспособности двигателя.
• В особо сложных случаях при повреждениях изоляции наблюдаются скачки показаний сопротивления, что указывает на наличие внутренних дефектов.
• При замерах после ремонта двигателя обязательно нужно удостовериться, что изоляция исправна и нет токов утечки, чтобы данные были достоверны.

В реальных условиях однажды мне пришлось столкнуться с двигателем, где измеренное сопротивление обмоток было значительно ниже нормативного. Оказалось, что причиной стал краткий пробой изоляции, который не проявлялся внешне, но влиял на показатели тестера. Выявление этого дефекта позволило своевременно провести ремонт и избежать более серьёзных повреждений.

Практическое применение данных о сопротивлении двигателя для диагностики неисправностей

Регулярная проверка сопротивления позволяет своевременно обнаруживать отклонения от нормы, обеспечивая надежность и долговечность оборудования. Это экономит время и средства на ремонт, а также повышает безопасность эксплуатации.

Ключевые направления практического применения:

• Выявление неисправностей обмоток. Отклонения в сопротивлении сигнализируют о повреждениях.
• Оценка состояния изоляции. Изменение сопротивления может указывать на ухудшение изоляционных свойств.
• Профилактическое обслуживание. Своевременное выявление проблем помогает предотвратить аварии.
• Сравнение с эталонными значениями. Позволяет определить степень износа и необходимость ремонта.
