Как найти и вычислить внутреннее сопротивление источника ЭДС

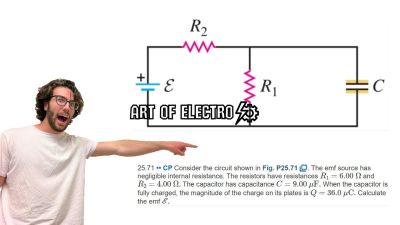

Понять, как измерить сопротивление внутри источника питания, поможет разложить сложные процессы на простые шаги, которые можно реализовать в домашних условиях или лаборатории. В статье подробно разберём, каким образом можно провести экспериментальные замеры, какие приборы для этого нужны и на что обратить внимание, чтобы получить точные результаты. Такой разбор особенно актуален для тех, кто хочет глубже разобраться в основах электротехники и научиться анализировать работу батарей и аккумуляторов. Для более глубокого погружения рекомендуем ознакомиться с видео в начале и в конце материала – там тема раскрыта с наглядными примерами и показан весь процесс измерений.

Как найти внутреннее сопротивление источника ЭДС: практические методы и вычисления

На практике существует несколько методов измерения внутреннего сопротивления, каждый из которых подходит для определённых условий и источников энергии. Для точных вычислений ключевым моментом является правильное снятие показаний и учет характера нагрузки.

Основные методы определения внутреннего сопротивления источника ЭДС

Самый распространённый способ – замер напряжения на клеммах источника как в режиме покоя, так и под нагрузкой. Для этого подходят стандартные вольтметры и амперметры, способные работать с необходимыми токами.

1. Измерение напряжения холостого хода. Это напряжение без нагрузки, которое соответствует крайнему напряжению источника ЭДС, не теряющему энергию на внутреннюю часть цепи.
2. Измерение напряжения под нагрузкой. Под включённой нагрузкой, например резистором известного сопротивления, напряжение на клеммах падает из-за внутреннего сопротивления.
3. Расчет внутреннего сопротивления на основании разницы напряжений и величины тока нагрузки.

Для конкретики рассмотрим практический пример. Допустим, напряжение холостого хода равно 12,6 В, а под нагрузкой в 5 ампер на клеммах измеряется 12,0 В. Разница напряжений составляет 0,6 В. Зная силу тока, рассчитаем внутреннее сопротивление: оно примерно равно 0,12 Ом. Эта величина соответствует типичному показателю качественного аккумулятора.

Использование специализированного оборудования

Для более точных измерений применяют импедансметры или электроизмерительные мосты. Эти приборы способны замерять внутреннее сопротивление источника без необходимости снимать большие токи, что особенно важно для маломощных или чувствительных устройств.

Импедансметры позволяют оценить не только активную часть сопротивления, но и реактивную, что имеет значение для источников с емкостными или индуктивными компонентами. Модель использования – подача малосигнального переменного тока и анализ отклика.

Практические советы и рекомендации

• Перед проведением измерений убедитесь в полной зарядке источника, поскольку разрядные состояния резко меняют внутреннее сопротивление.
• Используйте нагрузку с постоянным сопротивлением, чтобы получить стабильные данные.
• Измерения проводите быстро, чтобы не допустить нагрева источника, который также изменяет показатели.
• При работе с аккумуляторами учитывайте температуру окружающей среды – она значительно влияет на внутреннее сопротивление.

В некоторых случаях для оценки внутреннего сопротивления можно использовать осциллограф и нагрузочный импульс, генерируемый переключателем или электронным ключом. Такой метод подходит для анализаторов и диагностики в условиях производства.

Экспериментальное определение внутреннего сопротивления источника ЭДС с использованием нагрузочного метода

Нагрузочный метод является одним из наиболее доступных и точных способов эксперимента для определения внутреннего сопротивления источника ЭДС. Метод основан на измерении изменения напряжения на клеммах источника при подключении к различным нагрузкам, что позволяет рассчитать внутреннее сопротивление на практике.

Процедура нагрузочного метода

Для проведения эксперимента нам понадобятся вольтметр, амперметр и набор резисторов с известными сопротивлениями. Последовательность действий следующая:

1. Сначала измеряют напряжение холостого хода источника (без нагрузки), это будет исходная ЭДС устройства.
2. Подключают резистор с определённым номиналом и фиксируют показания вольтметра и амперметра, измеряя напряжение на клеммах и ток в цепи.
3. Меняют сопротивление нагрузки на несколько значений и повторяют замеры.

Подобный эксперимент позволяет наблюдать, как напряжение постепенно падает с увеличением тока. Если внутреннее сопротивление невелико, разница между напряжением холостого хода и напряжением под нагрузкой станет явной лишь при больших нагрузках.

Практический пример

Рассмотрим источник ЭДС с напряжением холостого хода около 12 В. При подключении нагрузки сопротивлением 10 Ом напряжение на клеммах упало до 11,6 В, а ток составил около 1,16 А. При замене нагрузки на 5 Ом наблюдается падение напряжения до 11 В, ток увеличивается до 2,2 А.

Анализируя такую таблицу показаний:

Особенности и рекомендации

• Качество измерений: Для повышения точности рекомендуется использовать вольтметры и амперметры с минимальным собственным сопротивлением и высокой точностью погрешности.
• Стабильность условий: Температура и состояние источника существенно влияют на внутреннее сопротивление, поэтому важно проводить замеры в стабильных условиях.
• Диапазон нагрузки: Используйте несколько сопротивлений, чтобы охватить широкий диапазон токов. Это позволяет получить более достоверные данные и выявить неидеальности источника.

Нагрузочный метод – практичный и хорошо проверенный способ как для лабораторных условий, так и для полевых замеров. Он широко применяется инженерами и техническими специалистами для диагностики аккумуляторов, блоков питания и других источников ЭДС на современном оборудовании.

Расчет внутреннего сопротивления источника на основе характеристик холостого хода и короткого замыкания

Для понимания внутреннего сопротивления источника полезно использовать данные, полученные при испытаниях в режиме холостого хода и короткого замыкания. Такой подход основан на сравнении напряжений и токов в двух крайних состояниях работы источника, что делает расчет качественным и достаточно простым в реализации.

Методика расчета внутреннего сопротивления

Для начала измеряется напряжение холостого хода источника – это напряжение на его клеммах без нагрузки, когда ток равен нулю. Это значение практически соответствует ЭДС, так как отсутствует падение напряжения на внутреннем сопротивлении.

Затем проводится испытание при коротком замыкании. Источник подключается к нагрузке с минимальным сопротивлением, что вызывает максимальный ток, ограниченный только внутренним сопротивлением. Измеряется сила тока короткого замыкания и напряжение на клеммах, которое при идеале равно нулю или близко к нему. На практике именно это напряжение и ток позволяют определить внутреннее сопротивление.

Внутреннее сопротивление вычисляется как отношение разницы напряжений холостого хода и напряжения короткого замыкания к току короткого замыкания. Проще говоря, это как бы 'падение' напряжения внутри источника при прохождении максимального тока.

Пример расчета из практики

Рассмотрим источник с напряжением холостого хода 12 В. При коротком замыкании он выдает ток 6 А, а напряжение на выходных клеммах при этом составляет около 0,5 В. Разница напряжений составляет 11.5 В – это падение на внутреннем сопротивлении при токе 6 А. Расчет показывает, что внутреннее сопротивление примерно равно 1,9 Ом.

Такой результат согласуется с типичными характеристиками источников, используемых, например, в аккумуляторных системах и батареях малой мощности. Подобный метод позволяет оценить реальные потери и определять пригодность источника для различных нагрузок.

Практические рекомендации

• Перед измерениями убедитесь в исправности измерительных приборов и стабильности условий испытания.
• Используйте приборы с высокой точностью, чтобы снизить погрешность при регистрации токов и напряжений.
• Повторяйте измерения несколько раз и усредняйте результаты для повышения достоверности.
• Не допускайте длительного короткого замыкания, чтобы избежать повреждения источника.
• При необходимости рекомендуем сравнивать результаты с паспортными характеристиками источника.

Влияние внутренних химических процессов и конструктивных особенностей на величину внутреннего сопротивления источника ЭДС

Внутреннее сопротивление источника ЭДС напрямую зависит от химических реакций, протекающих внутри устройства, а также от его конструкции и материалов. Эти факторы определяют, насколько эффективно источник может преобразовывать химическую энергию в электрическую, влияя на стабильность и мощность выходного тока.

Понимание влияния внутренних процессов и конструктивных особенностей позволяет правильно оценить внутреннее сопротивление и подобрать оптимальные параметры для конкретных условий эксплуатации.

Ключевые моменты влияния на внутреннее сопротивление:

• Химический состав электролита и электродов: Определяет скорость химических реакций и сопротивление ионному току внутри источника.
• Состояние элементов: Износ, коррозия и загрязнения увеличивают сопротивление и снижают эффективность.
• Температура: Влияет на скорость реакций и проводимость электролита, изменяя сопротивление.
• Конструктивные решения: Толщина и площадь электродов, расстояние между ними, качество контактов – все это влияет на величину внутреннего сопротивления.
• Тип и технологии изготовления: Современные материалы и методы снижают внутреннее сопротивление, улучшая характеристики источника.
