Как найти, измерить и определить входное сопротивление: пошаговое руководство

Понимание того, как определить сопротивление на входе электронной схемы или прибора, играет важную роль при тестировании и настройке оборудования. Это знание помогает правильно подобрать компоненты для оптимальной работы и избежать неожиданных проблем с совместимостью. В статье расскажем, каким образом можно вычислить величину сопротивления, а также какие методы и приборы применяются для его точного измерения. Для тех, кто предпочитает получать информацию в более наглядном формате, рекомендую обязательно посмотреть видео в начале и конце материала – там раскрыты все нюансы, которые помогут разобраться глубже и быстрее.

Входное сопротивление: методы определения и измерения

В практике самым распространённым способом является измерение входного сопротивления с помощью мультиметра и специализированного оборудования. При этом важно учитывать, что режимы работы прибора и схемы нередко влияют на результат, поэтому требуется правильный подход к проведению замеров.

Методы измерения входного сопротивления

Существует несколько основных методов, которые позволяют узнать, как найти входное сопротивление и провести его измерение максимально корректно.

1. Измерение мультиметром постоянного сопротивления

Простейший метод – использовать цифровой мультиметр (омметр) для измерения сопротивления на входе устройства. Такой способ подходит для схем без активных компонентов или когда схема выключена. Однако, если на входе есть цепи с диодами, транзисторами или другими нелинейными элементами, результаты будут искажены.

Например, если вы измеряете входное сопротивление усилителя при отключённом питании, мультиметр может показать несколько кОм, хотя в реальном рабочем режиме оно может быть значительно выше или ниже.

2. Метод делителя напряжения

Для точного измерения входного сопротивления в активной цепи применяют метод с дополнительным известным резистором. Суть его в следующем: к входу подключают резистор с известным номиналом, к примеру 10 кОм, и подают на вход постоянное или переменное напряжение. Измеряя напряжение на входе устройства и на резисторе, можно рассчитать входное сопротивление по соотношению напряжений.

Этот метод позволяет обойти влияние активных элементов схемы и получить реальные данные в процессе работы. Он особенно полезен при проверке входного сопротивления операционных усилителей и аналоговых модулей управления.

3. Использование импедансного анализатора или LCR-метра

Для высокоточных измерений применяют специализированные приборы, такие как LCR-метры или импедансные анализаторы. Они позволяют определить входное сопротивление не только на постоянном токе, но и в широком диапазоне частот. Это важно для устройств, работающих в сигнале переменного тока, например, в радиочастотных усилителях или фильтрах.

На практике при измерении входного сопротивления частотного фильтра частотой около 1 кГц возможно обнаружить, насколько сильно емкостные и индуктивные составляющие влияют на результирующее сопротивление. Такие данные дают представление о поведении схемы в реальных условиях эксплуатации.

Практические рекомендации по измерению входного сопротивления

• Выключайте питание устройства перед измерениями постоянного сопротивления, чтобы избежать повреждений измерительного прибора и искажения данных.
• Используйте метод делителя напряжения для проверки входного сопротивления активных схем при включённом питании. Это самый универсальный и надёжный способ.
• При работе с высокочастотными цепями применяйте LCR-метр с возможностью измерения на различных частотах, чтобы получить полный профиль входного импеданса.
• Обращайте внимание на влияние температурных условий: входное сопротивление может изменяться в зависимости от нагрева компонентов.

Опыт показывает, что учёт всех перечисленных нюансов и использование комплексного подхода к измерению входного сопротивления помогает избежать ошибок и получить максимально достоверную информацию для дальнейшей настройки и оптимизации электронных систем.

Расчёт входного сопротивления в схемах постоянного тока с учётом параллельных и последовательных элементов

Одним из ключевых этапов расчёта входного сопротивления является разложение сложной схемы на более простые блоки. Это позволяет эффективно определить эквивалентное сопротивление, которое будет влиять на поведение всей цепи в момент подачи сигнала или питания.

Определение входного сопротивления при последовательном соединении

Когда элементы соединены последовательно, их сопротивления просто складываются. Такой тип соединения встречается достаточно часто, например, при анализе резистивных делителей или защёлок. Если в схеме постоянного тока последовательно соединены резисторы с сопротивлениями 1 кОм, 2 кОм и 3 кОм, входное сопротивление будет равняться сумме – 6 кОм.

Стоит учитывать, что в реальных схемах последовательные элементы могут включать также другие пассивные компоненты, влияющие на входное сопротивление (например, диоды в прямом включении, которые имеют свое динамическое сопротивление). Поэтому опыт и внимательность при расчёте имеют большое значение.

Расчет входного сопротивления при параллельном соединении

Параллельное соединение требует другого подхода. В этом случае сопротивление на входе будет ниже каждого из параллельно соединенных элементов, так как ток может проходить по нескольким путям одновременно. Для практического расчёта часто используют правило: эквивалентное сопротивление меньше наименьшего из параллельно соединённых элементов.

Например, если два резистора 4 кОм и 6 кОм соединены параллельно, входное сопротивление будет примерно 2,4 кОм. Такой эффект часто применяется в схемах для снижения общего сопротивления, а также при создании нагрузок с определёнными характеристиками.

Сочетание последовательных и параллельных соединений в расчёте

В большинстве практических задач входное сопротивление необходимо определить в схемах, где присутствуют и параллельные, и последовательные соединения одновременно. В таких случаях нужно последовательно разбивать схему на отдельные узлы, вычислять эквивалентные сопротивления каждого блока и затем переходить к следующему этапу объединения.

Для иллюстрации рассмотрим типичную цепь: входной сигнал поступает на резистор 1 кОм, далее этот резистор соединён последовательно с параллельной комбинацией двух резисторов – 2 кОм и 3 кОм. Чтобы найти входное сопротивление, сначала рассчитываем эквивалент параллельного участка. Он составит около 1,2 кОм. Затем складываем это значение с последовательно подключенным резистором 1 кОм, получая общее входное сопротивление около 2,2 кОм.

Этот простой пример демонстрирует важность правильного поэтапного анализа входного сопротивления. Ошибка в определении типа соединения или невнимательность к деталям может привести к неточным вычислениям и, как следствие, снижению качества работы схемы.

Использование импедансного анализатора для точного измерения входного сопротивления в радиоэлектронике

Импедансный анализатор представляет собой специализированный прибор, способный измерять различные параметры электрической цепи, включая сопротивление, индуктивность, ёмкость и фазовый сдвиг, в широком диапазоне частот. Это особенно важно, поскольку входное сопротивление устройства на практике часто имеет комплексный характер и зависит от частоты сигнала.

Практическое применение импедансного анализатора для измерения входного сопротивления

При использовании импедансного анализатора первым шагом является правильное подключение исследуемого устройства или его входного контура к прибору. Обычно подключение осуществляется с помощью специализированных кабелей и разъёмов, обеспечивающих минимальные потери и помехи. Важно соблюдать рекомендации производителя прибора по экранированию и заземлению, чтобы избежать искажений показаний.

Для примера, измерение входного сопротивления усилительного каскада на частоте 1 МГц может дать представление о том, как именно устройство будет взаимодействовать с источником сигнала. Типичные значения могут варьироваться от нескольких килоом до десятков мегом в зависимости от конструкции каскада. Импедансный анализатор позволяет увидеть не только амплитуду сопротивления, но и фазовый угол, что даёт полное понимание о реактивных компонентах.

• Выбор частоты измерения: частотный диапазон прибора охватывает от нескольких герц до десятков мегагерц, что обеспечивает возможность изучать входное сопротивление в релевантном диапазоне.
• Режимы измерения: анализатор может работать в режимах измерения прямого сопротивления, комплексного импеданса, а также отдельных параметров, таких как ёмкость или индуктивность.
• Калибровка: процедуру калибровки нужно обязательно выполнять перед началом работы, чтобы учесть погрешности кабелей и контактов.

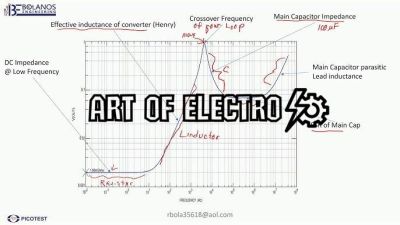

В реальной практике часто необходимо оценить входное сопротивление не только в точке заданной частоты, но и в широком диапазоне. Импедансный анализатор позволяет быстро провести такой анализ, построив кривую зависимости сопротивления от частоты. Например, при исследовании антенны или фильтра такая возможность помогает выявить резонансные частоты и оптимизировать характеристики устройства.

Кроме того, прибор позволяет сохранять результаты измерений, что облегчает документирование и последующий анализ. Наличие встроенных функций анализа данных значительно упрощает обработку показаний и снижает вероятность ошибок при интерпретации результатов.

Итоги по оценке входного сопротивления и его измерению мультиметром в бытовой электронике

Основной момент, который стоит запомнить – входное сопротивление отражает, насколько сильно устройство «тянет» ток с источника сигнала. Чем выше входное сопротивление, тем меньше нагрузка на источник, и тем точнее будет передача сигнала. В бытовой электронике часто встречаются устройства с высоким входным сопротивлением, что упрощает их интеграцию.

• Измерять входное сопротивление мультиметром лучше в режиме омметра, но с учётом, что сопротивление может быть очень высоким – иногда мультиметр не сможет дать точное значение без специальных приборов.
• Если сопротивление превышает несколько мегомов, можно использовать дополнительную схему или специальные методы (например, метод делителя напряжения) для более точного определения.
• В целях практического измерения необходимо отключать устройство от питания и быть аккуратным с контактами, чтобы не повредить электронику.
• Учёт входного сопротивления важен при проектировании и диагностике – помогает понять, как устройство повлияет на остальные элементы схемы.
• При выборе мультиметра обращайте внимание на его максимальное измеряемое сопротивление, чтобы избежать неточностей.

Знания о входном сопротивлении пригодятся не только при ремонте или проектировании гаджетов, но и помогут лучше понимать, как работает ваша бытовая техника. Представьте, что теперь вы можете с уверенностью оценить, насколько правильно комбинируются разные компоненты в вашей системе. Это круто и полезно!

Так что не бойтесь экспериментировать и измерять – в этом процессе много открытий и профессионального роста. Главное – идти вперёд, разбираясь в электронике шаг за шагом!
