Как найти короткое замыкание кабеля трекером: методы и советы

Найти точку, где проводка дала сбой и произошёл пробой, иногда бывает настоящей головоломкой. При этом стандартные методы поиска неисправности занимают много времени и требуют серьезных навыков. Специальные приборы – трекеры для кабеля – значительно облегчают задачу, позволяя с высокой точностью отследить место короткого замыкания внутри проводки. В этой статье разберём, как правильно использовать такие устройства, чтобы сэкономить время и силы при ремонте. Для более полного понимания рекомендую вначале и в конце текста обязательно посмотреть приложенные видео, где вся методика показана на практике с детальными пояснениями.

Принцип работы кабельного трекера при выявлении коротких замыканий

При поиске короткого замыкания трекером важно понимать, что этот дефект значительно отличается по своему электрическому сопротивлению от целого провода. Короткое замыкание характеризуется снижением сопротивления между проводниками, и именно это изменение сигналов и фиксирует прибор. Практический опыт показывает, что правильный выбор режима и частот сигнала существенно повышает точность и скорость диагностики.

Как работает кабельный трекер при коротком замыкании

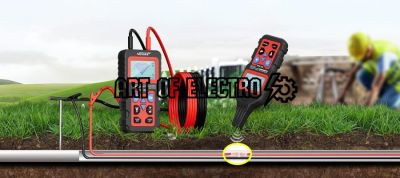

Кабельный трекер подает на кабель импульсный или непрерывный сигнал определенной частоты, который проходит по проводнику, вызывая электромагнитное поле вокруг него. Если кабель цел и не поврежден, сигнал распределяется равномерно. При коротком замыкании происходит резкий спад или отражение сигнала. Трекер улавливает эти аномалии и визуализирует их на дисплее прибора. При этом можно видеть, на каком расстоянии от точки подключения обнаружено повреждение.

В реальной практике чаще всего применяют режимы временной reflectometrии (TDR), которые основываются на измерении времени прохождения сигнала до места повреждения и обратно. Например, если трекер посылает импульс, отражение от короткого замыкания происходит почти мгновенно, что позволяет с точностью до метра определить место дефекта даже на кабелях длиной свыше 500 метров.

• Импульсное тестирование. Позволяет за счет высокого разрешения точно обнаружить короткое замыкание в пределах конкретного участка.
• Постоянный сигнал. Используется для выявления общей зоны повреждения, особенно когда кабель сильно поврежден или несколько дефектов.

Например, во время диагностики силового кабеля 3x150 мм? длиной около 300 метров короткое замыкание было обнаружено на 85-м метре трассы. Трекер показал яркий «отраженный» импульс сразу после этого участка. Практический опыт подтверждает, что в таких условиях использование кабельного трекера существенно экономит время на поиск очага замыкания, исключая необходимость вскрытия большого участка кабельной трассы.

Также немаловажно учитывать качество подключения кабеля к прибору. Неправильный контакт или наличие высокоомного сопротивления в соединениях могут привести к искажению сигнала и ошибочным результатам. Опыт показывает, что перед началом диагностики стоит тщательно проверить зажимы и, при необходимости, очистить контакты.

Итак, основа работы кабельного трекера при выявлении коротких замыканий – это анализ отраженного сигнала, который позволяет быстро и эффективно визуализировать место повреждения на кабельной линии. Понимание принципов работы и правильное использование функций прибора значительно повышают качество и скорость проведения ремонтных работ.

Технические особенности использования трекера для поиска короткого замыкания в жилых электросетях

Использование трекера для поиска короткого замыкания в жилых электросетях требует глубокого понимания особенностей работы устройства и специфики самой сети. Трекер позволяет выявить место повреждения кабеля или проводки без необходимости полного демонтажа, что значительно ускоряет процесс ремонта и снижает затраты. Важно учитывать, что эффективность поиска напрямую зависит от правильных настроек трекера и опыта специалиста.

При работе с трекером необходимо понимать, что жилые электросети имеют свои нюансы: наличие множества ответвлений, разных типов кабеля и соседних цепей, которые могут влиять на сигналы измерительного прибора. Также короткое замыкание может иметь разную природу – от прямого контакта проводников до частичного повреждения изоляции, что усложняет диагностику. Именно здесь опыт и техника использования трекера решают задачу максимально эффективно.

Принцип работы трекера в условиях жилой электросети

Трекер для поиска короткого замыкания создает измерительный сигнал, который распространяется по кабелю. При прохождении через место повреждения наблюдается изменение параметров сигнала – его амплитуды, фазового сдвига или частотного спектра. В жилых сетях сигнал сильно затухает из-за ответвлений, поэтому важно выставлять оптимальные параметры частоты и чувствительности прибора.

• Частотные режимы работы. Многие трекеры имеют возможность выбора частоты генерации сигнала. Низкие частоты менее подвержены затуханию и позволяют обнаружить повреждения на больших расстояниях, но с меньшей точностью. Высокие частоты обеспечивают более точную локализацию, но сигнал быстро теряется. Практика показывает, что при поиске в жилом кабеле 0,5-2 кГц – оптимальный диапазон.
• Режимы измерения. Некоторые устройства имеют функцию импульсного или частотного меандрового сигнала. Импульсный режим применяется при разрывных коротких замыканиях, когда важно зафиксировать моментальный скачок тока. Частотный режим лучше подходит для частичных повреждений изоляции.

Практические рекомендации при поиске короткого замыкания трекером

1. Подготовка кабеля. Перед использованием трекера необходимо отключить питание, вывести обследуемый кабель в «чистый» контур и по возможности изолировать ответвления. Это существенно уменьшит помехи и повысит качество сигнала.
2. Подача сигнала. Подключение трекера производится к одному из концов кабеля. Важно убедиться, что контакт надежный и отсутствует окисление. В зависимости от марки устройства можно использовать дополнительные заземляющие щупы для создания устойчивой цепи.
3. Отслеживание сигнала. Передвигайтесь вдоль трассы прокладки кабеля, наблюдая характер изменения сигнала на дисплее или дисплее трекера. Место короткого замыкания будет характеризоваться резким изменением значений – падением амплитуды или появлением шумов.
4. Использование вспомогательных инструментов. В условиях сложных жилых сетей полезно применять индикатор напряжения, мультиметр и локатор повреждений для подтверждения результата. Такой комплексный подход позволяет повысить точность локализации до 90%.

Пример решения реальной задачи

В одном из объектов жилого комплекса при появлении перебоев в электроснабжении была вызвана бригада для поиска короткого замыкания на силовом кабеле 3х2,5 мм? длиной около 50 метров. С помощью трекера, настроенного на частоту 1,2 кГц, удалось быстро локализовать место повреждения в районе подрозетника. Физический осмотр выявил нарушение изоляции, вызванное попаданием влаги, что подтверждало анализ сигнала прибором. Благодаря точной локализации работы по ремонту сократились с нескольких часов до одного.

Практические рекомендации по локализации и устранению коротких замыканий в кабелях с помощью трекера

Использование трекера для поиска короткого замыкания в кабелях существенно облегчает и ускоряет процесс диагностики. Правильное применение оборудования позволяет точно определить место повреждения и минимизировать время простоя систем.

Основные шаги включают предварительное тестирование кабеля, настройку трекера на соответствующий режим и последовательное проведение замеров с анализом полученных данных. Важна правильная подготовка кабеля и соблюдение техники безопасности при работе с электроприборами.

Ключевые рекомендации:

• Подготовка: Очистить кабель, отключить питание и обеспечить доступ к концам для подключения трекера.
• Настройка трекера: Выбрать режим поиска короткого замыкания или измерения параметров кабеля.
• Проведение замеров: Постепенно продвигаться вдоль кабеля, наблюдая за изменениями сигнала, характерными для повреждения.
• Анализ сигналов: Использовать функцию визуализации или звуковые индикаторы для точного определения места замыкания.
• Проверка результатов: Повторить измерения при необходимости для подтверждения локализации повреждения.
• Устранение повреждения: Отключить поврежденный участок, произвести ремонт или замену кабеля.

Трекер – незаменимый инструмент для специалистов, обеспечивающий высокую точность и безопасность при поиске коротких замыканий в кабельных линиях.
