Как найти напряжение электрического тока: способы расчёта и формулы

Если вы хотите понять, каким образом измерить потенциал электрической энергии между двумя точками, стоит разобраться, как правильно выявить величину напряжения. Это позволит не только разобраться с особенностями работы светильников, приборов и других электроприборов, но и сделает использование техники более безопасным. Чтобы сразу полноценно окунуться в тему, рекомендуем просмотреть полезное видео в начале статьи, а после прочтения обязательно вернуться к ролику в конце – там всё объясняется максимально подробно и наглядно.

Принципы измерения электрического напряжения с помощью мультиметра

Для измерения напряжения электрического тока мультиметр подключается параллельно к компонентам цепи, между точками, между которыми необходимо узнать разность потенциалов. Важно помнить, что мультиметр должен быть настроен на соответствующий режим – измерение постоянного напряжения (DC) или переменного (AC), в зависимости от типа электроэнергии в цепи. Правильный выбор диапазона измерений и точное выполнение подключения помогут получить надежные результаты.

Как правильно измерить напряжение мультиметром

• Подготовка прибора: Перед началом измерения необходимо убедиться, что мультиметр исправен, батареи в порядке, а щупы и соединения надежны. Включите устройство и выберите необходимый режим, ориентируясь на ожидаемое напряжение – например, если измеряется бытовое напряжение в сети переменного тока, переключите мультиметр в режим AC с соответствующим диапазоном.
• Соединение щупов: Красный щуп обычно служит для подключения к более высокому потенциалу (плюс), а черный – к земному или более низкому потенциалу (минус). При измерении напряжения щупы подключаются параллельно нагрузке или источнику напряжения, а не последовательно, иначе прибору грозит повреждение.
• Безопасность: При работе с высоким напряжением или мощными сетями важно соблюдать меры безопасности: использовать изолированные щупы, не касаться металлических частей, работать в перчатках и с инструментами с соответствующей степенью изоляции.

Рассмотрим практический пример: при измерении напряжения в автомобильном аккумуляторе, которое обычно составляет около 12 В постоянного тока. Мультиметр переключается в режим измерения DC с диапазоном 20 В (для удобства и дополнительной точности). Щупы подключаются к клеммам аккумулятора – красный к плюсу, черный к минусу. Если при замере прибор показывает значение в районе 12,6 В – аккумулятор в норме, значительно ниже 12 В сигнализирует о необходимости зарядки или замены.

Для измерения напряжения переменного тока (например, в силовой сети) также выбирается режим AC, а диапазон устанавливается в соответствии с ожидаемыми параметрами – чаще всего 200 В или выше. Щупы подключаются к контактам розетки, и на дисплее появляется текущее значение напряжения. Таким образом, можно быстро определить, есть ли перебои или падение напряжения в электросети.

Расчёт напряжения в электрических цепях на основе закона Ома и закона Кирхгофа

Опытный специалист знает, что расчет напряжения нельзя сводить только к формуле. Важно учитывать особенности схемы, характер нагрузки и реальное сопротивление элементов. Рассмотрим алгоритмы расчёта и конкретные примеры, которые позволяют найти напряжение электрического тока в типичных ситуациях.

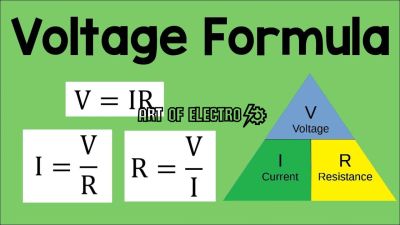

Применение закона Ома для вычисления напряжения

Закон Ома – это базовый инструмент, который связывает напряжение, ток и сопротивление в простой ветви цепи. Если известно сопротивление и сила тока, вычислить напряжение становится элементарной задачей. Например, в цепи с сопротивлением 10 Ом, при токе 0.5 Ампер напряжение будет равно 5 Вольт. Такое практическое вычисление часто используется для оценки падения напряжения на резисторах и других пассивных компонентах.

При этом необходимо учитывать, что в реальных условиях сопротивления могут изменяться из-за температуры и характеристик материала, поэтому предварительная проверка элементов облегчает точность расчёта. Если сопротивление неизвестно, измерения с помощью мультиметра помогут получить нужные данные и на их основе вычислить напряжение.

Использование законов Кирхгофа для сложных электрических цепей

Когда в цепь включено несколько элементов, зачастую соединённых в параллель или последовательность, расчёт напряжения становится более сложным. Здесь на помощь приходят два закона Кирхгофа: закон токов и закон напряжений. Первый гласит, что сумма токов, входящих в узел, равна сумме токов, выходящих из него. Второй утверждает, что в любом замкнутом контуре сумма всех падений напряжения равна сумме всех ЭДС (электродвижущих сил) в этом контуре.

Практический пример: представим цепь с двумя параллельными ветвями, где на одной ветке сопротивление 20 Ом, а на другой – 10 Ом. Общее напряжение на входе цепи равно 12 Вольт. Законы Кирхгофа помогут определить распределение токов и напряжений на каждой ветви. Благодаря этому можно найти, какое именно напряжение падает на каждом сопротивлении, что важно при подборе компонентов и диагностике неисправностей.

• Определяем ток каждого элемента через закон Ома.
• Применяем закон Кирхгофа для узлов, чтобы убедиться в балансе токов.
• Используем закон Кирхгофа для контуров, чтобы проверить суммарные напряжения.

Этот системный подход позволяет не просто найти напряжение, но и спланировать его распределение в цепи, выявить участки с избыточной нагрузкой или возможными утечками.

Пример практического расчёта напряжения в цепи с несколькими резисторами

Допустим, у нас есть цепь последовательно соединённых трёх сопротивлений: 5 Ом, 10 Ом и 15 Ом, подключённая к источнику напряжения 30 В. Сначала определяем общее сопротивление цепи, после чего вычисляем общий ток. Затем с помощью закона Ома находим напряжение, падающее на каждом резисторе. Здесь видно, что большая часть напряжения падёт на резисторе с наибольшим сопротивлением. Такой подход часто применяется при проектировании и ремонте электрических устройств, чтобы обеспечить правильное распределение напряжения и избежать перегрева элементов.

Использование осциллографа для определения переменного напряжения в электронных устройствах

С помощью осциллографа можно быстро определить параметры переменного напряжения, увидеть помехи и искажения, а также выявить неисправности. Это делает его незаменимым инструментом для инженеров и специалистов в области электроники.

Ключевые аспекты применения осциллографа для измерения переменного напряжения:

• Визуализация сигнала: отображение формы волны для оценки качества напряжения.
• Определение амплитуды: измерение максимальных и минимальных значений напряжения.
• Измерение частоты: анализ периодичности сигнала для диагностики работы устройства.
• Выявление искажений: обнаружение шумов и нестабильностей в сигнале.
• Настройка и тестирование: проверка работы компонентов и соблюдение технических характеристик.
