Как найти напряжение на сопротивлении и вычислить напряжение через сопротивление

Разобраться, насколько сильно «давит» электричество на конкретный участок цепи, не так сложно, как кажется на первый взгляд. Главное – понять, как взаимодействует ток с сопротивлением и научиться вычислять разницу потенциалов на нужном участке. В этой статье мы подробно рассмотрим алгоритм вычисления электронапряжения, чтобы вы смогли уверенно работать с любыми элементами и схемами. Для полного и наглядного понимания советуем не пропустить обучающие видео, которые есть в начале и в конце текста – там всё объяснено ещё доступнее и на примерах.

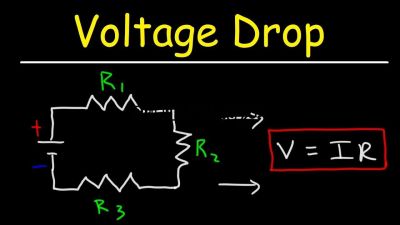

Расчет напряжения на сопротивлении по закону Ома в электрических цепях постоянного тока

Ключ к пониманию заключается в том, что напряжение напрямую зависит от величины тока, проходящего через сопротивление, и самого сопротивления. Практический опыт показывает, что грамотное применение закона Ома значительно облегчает диагностику и проектирование электрических схем.

Принцип расчета напряжения по закону Ома

Закон Ома гласит, что напряжение на участке электрической цепи с постоянным сопротивлением пропорционально току, протекающему через него. Это значит, что достаточно знать ток и сопротивление, чтобы вычислить напряжение. Для проведения таких расчетов достаточно иметь данные о силе тока в амперах и величине сопротивления в омах.

К примеру, если через резистор сопротивлением 100 Ом проходит ток силой 0,2 ампера, то напряжение на этом резисторе будет равно произведению этих двух величин. В реальных условиях это позволяет быстро оценить распределение напряжений в цепи и подобрать компоненты с необходимыми характеристиками.

Практические рекомендации по измерению и расчету

• Правильное измерение тока: перед расчетом убедитесь в корректности данных тока. Используйте мультиметры с точной калибровкой или токовые клещи, чтобы исключить погрешности.
• Учет изменений сопротивления: сопротивление может меняться в зависимости от температуры и условий эксплуатации. При расчетах это важно учитывать, особенно в промышленных цепях.
• Проверка разрывов и контактов: если расчет напряжения не совпадает с фактическими замерами, проверьте качество контактов и целостность элементов схемы.

Пример расчета напряжения на резисторе

Рассмотрим цепь с резистором 220 Ом, через который протекает ток 0,05 Ампер. Для определения напряжения на этом резисторе достаточно умножить величину сопротивления на силу тока.

Таким образом, напряжение на сопротивлении составит 11 вольт. Это значение можно использовать при подборе компонентов и настройке схемы, что подтверждает практическую ценность закона Ома при работе с постоянным током.

Метод определения падения напряжения на сопротивлении с помощью измерительных приборов в электроизмерениях

Практические рекомендации по измерению напряжения на сопротивлении

• Выбор прибора. Для большинства задач подходит цифровой мультиметр с функцией измерения постоянного или переменного напряжения. Предпочтительно использовать прибор с разрешением до нескольких милливольт для повышения точности.
• Подготовка к измерению. Перед подключением мультиметра убедитесь, что устройство исправно и правильно настроено на измерение напряжения. Важно выбрать правильный диапазон, соответствующий ожидаемому значению напряжения. Если неизвестно напряжение заранее, лучше начать с максимального диапазона и постепенно уменьшать его.
• Соблюдение мер безопасности. Измерения проводят при отключённом от сети оборудовании или при работе с напряжениями, не превышающими допустимых значений для конкретного прибора. Особенно важно избегать коротких замыканий при контакте щупов с элементами цепи.

Например, при проверке резистора на 220 Ом, который включён в цепь с напряжением питания 12 В, на резисторе при токе около 50 мА можно ожидать падение напряжения приблизительно 11 В. Мультиметр, подключённый параллельно резистору, покажет это значение, что подтверждает правильную работу цепи и отсутствие повреждений резистора.

Если показание мультиметра значительно отличается от расчетного или ожидаемого, это может указывать на неисправность элемента, неплотные контакты или нарушение целостности цепи. В этом случае необходимо дополнительно проверить параметры сопротивления с помощью омметра и оценить всю цепь.

Особенности расчёта напряжения на сопротивлениях в сложных цепях переменного тока с учётом импеданса

В сложных цепях переменного тока напряжение на сопротивлениях рассчитывается с учётом не только активного сопротивления, но и реактивных элементов, формирующих комплексный импеданс. Импеданс учитывает фазовый сдвиг между током и напряжением, что значительно влияет на точность вычислений.

Правильный расчёт напряжения возможен только при использовании комплексного представления сопротивления, что позволяет выявить реальную амплитуду и фазу напряжения на каждом элементе цепи. Это важно для анализа и проектирования эффективных электрических систем.

Ключевые особенности и рекомендации

• Импеданс – комплексное сопротивление, включающее активное и реактивное сопротивления.
• Для нахождения напряжения важно учитывать комплексные величины, чтобы определить амплитуду и фазу.
• В сложных цепях используется метод комплексных сопротивлений или метод фазоров.
• Расчёт проводится по принципу деления напряжения с учётом абсолютных значений импедансов.
• Нужно учитывать влияние индуктивных и ёмкостных элементов, которые изменяют фазу тока относительно напряжения.
• Без комплексного анализа возможны значительные ошибки при оценке реального напряжения на сопротивлении.
