Как найти сопротивление между точками и определить его значение

Когда нужно понять, сколько именно электрического сопротивления оказывает часть электрической цепи между двумя выбранными точками, важно уметь правильно вычислить это значение. Это бывает полезно для проверки корректной работы устройств, оптимизации схем и устранения неполадок. Методы могут отличаться в зависимости от сложности схемы, но с базовыми принципами можно справиться даже без сложных расчетов. Для более глубокой проработки темы и наглядных примеров советую посмотреть видео в начале и в конце статьи – там все объясняется доступно и понятно, что поможет закрепить материал и разобраться в деталях намного лучше.

Применение закона Ома для расчёта сопротивления между двумя точками в цепи

Для применения закона Ома достаточно знать значения текущего напряжения и силы тока, проходящего через участок цепи между двумя точками. Сопротивление в данной части цепи определяется как соотношение напряжения к току, что делает измерения максимально эффективными даже без сложных инструментов. Важно правильно подключать измерительные приборы, чтобы обеспечить точность показаний и избежать влияния дополнительных сопротивлений, например, от контактов или измерительных проводов.

Практические аспекты расчёта сопротивления методом закона Ома

В типичной ситуации, когда необходимо определить сопротивление между двумя точками, измеряется напряжение на этих точках и сила тока, протекающего через них. Например, если при напряжении в 12 вольт через рассматриваемый участок цепи течёт ток 3 ампера, это значит, что сопротивление составляет около 4 Ом. При этом важно помнить о стабильности источника питания и отсутствии посторонних подключений на исследуемом участке. Любое дополнительное сопротивление может исказить результат, поэтому иногда проводят предварительные испытания, чтобы убедиться в корректности измерений.

Нередко в практике возникает ситуация с использованием реостата или переменного резистора. При изменении сопротивления на участке наблюдается пропорциональное изменение тока, что позволит не только определить фактическое сопротивление, но и проверить работоспособность компонентов цепи. Например, если при снижении сопротивления ток увеличивается, это свидетельствует об отсутствии обрывов и повреждений внутри цепи.

• Измерение напряжения: используется вольтметр, подключённый параллельно между точками измерения.
• Измерение тока:

При работе с реальными цепями важно учитывать, что в некоторых местах могут использоваться нелинейные элементы или компоненты с переменным сопротивлением, например, термисторы или светодиоды. В таких случаях простой расчет по закону Ома применим лишь при условии стабильных условий измерения, иначе следует использовать дополнительные методы анализа.

На практике для контроля и диагностики электрических схем часто применяют мультиметры с функцией измерения сопротивления напрямую. Однако при оценке сопротивления между определёнными точками в сложных цепях именно закон Ома помогает понять, как влияют напряжение и ток на поведение схемы и позволяет выявить скрытые неисправности, которые не всегда обнаруживаются при статическом измерении сопротивления.

Использование метода эквивалентного сопротивления при сложных смешанных цепях

Начинать стоит с выявления простейших участков цепи, где резисторы соединены либо последовательно, либо параллельно. После вычисления эквивалентного сопротивления на этом участке, полученное значение заменяют одним резистором, а затем переходят к следующему участку. Таким образом, последовательно уменьшая сложность схемы, достигается конечное значение общего сопротивления между заданными точками.

Практические шаги и примеры

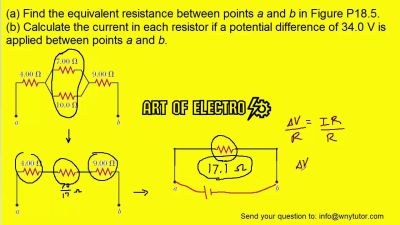

Рассмотрим пример. Есть цепь, в которой три резистора R1, R2 и R3 образуют смешанное соединение: R1 и R2 соединены параллельно, а их объединённая ветвь – последовательно с R3. Чтобы найти сопротивление между точками A и B, необходимо сначала вычислить эквивалентное сопротивление параллельного участка (R1 и R2), заменив его одним резистором R_экв. Далее к этому значению прибавить сопротивление R3. Этот подход позволяет избежать ошибок, которые часто возникают при попытках сразу учесть все сложные взаимодействия в цепи.

Когда сопротивления в цепи неоднородны или присутствуют дополнительные элементы, такие как мосты или перемычки, задача усложняется. В этих случаях метод эквивалентного сопротивления нужно дополнить правилами преобразования звезды-треугольника. Они помогают упростить участки, которые не сводятся к простым параллельным или последовательным соединениям. Именно опыт и знание этих преобразований делают возможным точное определение сопротивления между точками в самых запутанных схемах.

• Определите, какие элементы соединены последовательно – их сопротивления суммируются.
• Идентифицируйте параллельные ветви – вычислите их эквивалентное сопротивление.
• При наличии более сложных узлов применяйте преобразование звезда-треугольник для дальнейшего упрощения.
• Пошагово заменяйте группы резисторов их эквивалентами, чтобы снизить число элементов цепи.
• По окончании расчётов получите одно эквивалентное сопротивление, которое и будет искомым сопротивлением между точками.

В практике, например, при измерении сопротивления в устройствах с несколькими ответвлениями и сложной топологией, этот метод особенно незаменим. Он помогает быстро оценить влияние каждого участка на общее сопротивление, что критично при проектировании и диагностике электрооборудования.

Стоит отметить, что при использовании метода эквивалентного сопротивления особенно важно внимательно следить за правильным определением точек подключения и направления токов – ошибки на этих этапах могут привести к неправильному результату.

Практические способы измерения сопротивления между точками с помощью мультиметра

Для начала мультиметр переводят в режим измерения сопротивления, после чего щупы подключают к выбранным точкам цепи. Важно, чтобы питание схемы было отключено и элементы были обесточены, чтобы избежать искажения показаний.

Основные шаги и рекомендации

• Подготовка устройства: Выбор режима измерения сопротивления на мультиметре.
• Отключение питания: Гарантия безопасности и корректности измерений.
• Подключение щупов: Контакт с точками цепи для снятия показаний.
• Чтение результатов: Анализ отображаемых значений на экране прибора.
• Проверка контакта: Обеспечение надежного соприкосновения щупов и точек измерения для минимизации погрешностей.

Регулярное использование мультиметра для измерения сопротивления помогает своевременно выявлять неисправности и контролировать состояние электрических систем, что важно для безопасной и эффективной работы оборудования.
