Расчёт сопротивления теплопередачи для строительных конструкций: формулы и практические примеры

Для понимания процесса необходимо учитывать, что сопротивление теплопередачи зависит от теплового сопротивления каждой из составляющих конструкции. Иными словами, суммарное сопротивление – это сумма тепловых сопротивлений слоёв, через которые проходит тепло. Важным фактором является корректный выбор параметров каждого материала: теплопроводности, толщины и плотности.

Формулы и шаги расчёта сопротивления теплопередачи

Прежде всего, рассчитаем тепловое сопротивление одного слоя конструкции. Оно определяется отношением толщины материала к его теплопроводности. Чем ниже теплопроводность, тем выше сопротивление слоёв к прохождению тепла.

Например, если слой утеплителя имеет толщину 100 мм и теплопроводность 0,04 Вт/(м·К), его тепловое сопротивление будет порядка 2,5 м?·К/Вт. При этом внутренняя штукатурка толщиной 20 мм и теплопроводностью 0,7 Вт/(м·К) даст сопротивление около 0,03 м?·К/Вт – значение значительно меньше, что показывает роль утеплителя в сохранении тепла.

• Определите толщину каждого слоя конструкции в метрах.
• Выясните теплопроводность материалов, используемых в этих слоях.
• Рассчитайте тепловое сопротивление каждого слоя, разделив толщину на теплопроводность.
• Сложите все полученные значения для суммарного сопротивления теплопередачи.

При расчёте учитывайте также внутренние и внешние поверхностные сопротивления теплопередачи, которые учитывают тепловое сопротивление воздушного слоя на поверхности конструкции. Суммарное сопротивление теплопередачи будет включать их в дополнение к сопротивлениям материалов.

Практический пример расчёта

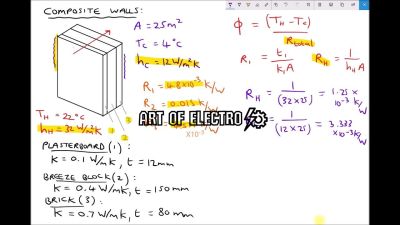

Рассмотрим стену, состоящую из трёх слоёв: внутренний слой гипсокартона толщиной 12 мм (теплопроводность 0,25 Вт/(м·К)), слой утеплителя 150 мм (0,035 Вт/(м·К)) и наружная кладка толщиной 120 мм (0,8 Вт/(м·К)). Сопротивление внутреннего слоя будет около 0,05 м?·К/Вт, утеплителя – примерно 4,3 м?·К/Вт, кирпича – 0,15 м?·К/Вт. Если добавить поверхностные сопротивления, например, внутреннее 0,13 м?·К/Вт и наружное 0,04 м?·К/Вт, итоговое сопротивление теплопередачи конструкции составит почти 4,7 м?·К/Вт.

Такой подход позволяет не только понять роль каждого слоя, но и проводить корректировки. Например, можно заменить слой утеплителя на более эффективный материал или увеличить его толщину для достижения нормативных значений сопротивления теплопередачи.

Экспериментальные методы определения сопротивления теплопередачи материалов с помощью тепловых датчиков

Применение тепловых датчиков в процессе эксперимента обеспечивает детальный мониторинг температуры на поверхности и внутри образца материала. Это позволяет выявить тепловые потери и провести корректное вычисление сопротивления теплопередаче. Важно правильно расположить датчики, чтобы снять показания в критических точках, где ожидается максимальное изменение температуры. Профиль распределения температуры по толщине образца - основной источник данных для дальнейшего анализа.

Техника проведения эксперимента с тепловыми датчиками

Для проведения измерений используется образец материала с известной толщиной, который помещают в специальную установку, обеспечивающую постоянное температурное воздействие с обеих сторон. На внутренней и внешней поверхности устанавливаются тепловые датчики – чаще всего термопары или платиновые термометры сопротивления. Они фиксируют значения температуры в нескольких точках, что позволяет получить подробный температурный профиль.

• Подготовка образца: Материал должен иметь ровную поверхность, без трещин и дефектов, способных повлиять на точность измерения теплового потока.
• Установка датчиков: Для контроля температуры с каждой стороны материала наfixт устанавливаются тепловые датчики. Расположение должно обеспечивать минимальные теплопотери на внешние среды, кроме направленного теплового потока через исследуемый материал.
• Создание температурного перепада: Разница температур создается путем нагрева одной стороны образца и охлаждения другой. Обычно разница составляет от 10 до 30 градусов Цельсия – значение, достаточное для точного определения сопротивления теплопередачи с минимальными тепловыми потерями в оборудовании.

После начала эксперимента фиксируются стабильные температурные показатели с обеих сторон материала. При достижении стабильного теплового режима снимаются окончательные данные. Важным аспектом является учет влияния окружающей среды и минимизация конвективных и лучистых потерь, для чего используется теплоизоляция экспериментальной установки.

Примеры практического применения

На одном из опытов с образцом минеральной ваты толщиной 50 мм и площадью 0,25 м² при перепаде температур 20 градусов (снаружи 5 °C, внутри 25 °C) показания тепловых датчиков зафиксировали температуру на лицевой стороне 24,8 °C и с обратной стороны 6,0 °C. По этим данным можно определить тепловой поток и, соответственно, сопротивление теплопередачи. Подобные измерения позволяют не только оценить заявленные характеристики материала, но и выявить отклонения, вызванные производственными дефектами или особенностями монтажа.

Следует отметить, что экспериментальные методы с использованием тепловых датчиков активно применяются для проверки новых составов утеплителей, композитных материалов и многослойных конструкций. Это дает возможность сформировать корректную базу данных для проектирования эффективных теплоизоляционных систем, где сопротивление теплопередаче рассчитывается на основе достоверных измерений, а не только по паспортным данным.

Влияние структурных и теплофизических свойств материалов на сопротивление теплопередаче

Сопротивление теплопередаче напрямую зависит от свойств материала, из которого он изготовлен. Структурные особенности, такие как плотность, пористость и степень уплотнения, существенно влияют на то, как тепло передается через материал.

Теплофизические свойства, включая теплопроводность, теплоемкость и температуру эксплуатации, также играют ключевую роль. Понимание этих факторов помогает правильно определить сопротивление теплопередаче и оптимизировать выбор материалов для утепления и теплоизоляции.

Ключевые аспекты влияния свойств материала

• Плотность и пористость – материалы с высокой пористостью обычно обладают большим сопротивлением теплопередаче за счет наличия воздуха, который является хорошим теплоизолятором.
• Теплопроводность – чем ниже теплопроводность материала, тем выше его сопротивление теплопередаче.
• Структурная однородность – неоднородные материалы могут создавать тепловые мосты, снижая суммарное сопротивление.
• Влажность – наличие влаги повышает теплопроводность материала, ухудшая его изоляционные свойства.
• Температурный режим – свойства материалов могут меняться с температурой, что влияет на итоговое сопротивление теплопередаче.
