Как найти внутреннее сопротивление тока и цепи — способы расчёта

Аналитический расчет внутреннего сопротивления источника постоянного тока на основе характеристик элемента

Аналитический расчет внутреннего сопротивления основывается на характеристиках самого элемента питания, таких как напряжение холостого хода, напряжение при нагрузке и сила тока, проходящего через цепь. Эти показатели позволяют определить, насколько источник энергии теряет напряжение внутри себя, и тем самым влияет на общее поведение электроцепи в рабочих условиях.

Принципы аналитического подхода

Для начала определяют напряжение холостого хода источника, то есть напряжение, измеряемое между его клеммами при отсутствии нагрузки. Этот параметр отражает максимальное напряжение, которое может дать элемент без нагрузки. Следующий шаг – получить напряжение под нагрузкой, когда через источник тока протекает определенный ток.

Разница между напряжением холостого хода и напряжением под нагрузкой обусловлена падением напряжения на внутреннем сопротивлении. Зная силу тока, можно использовать эти данные для расчета внутреннего сопротивления. Такой расчет позволяет получить практическое понимание того, как внутреннее сопротивление влияет на работу цепи при реальных условиях.

Пример расчета на практике

Рассмотрим источник питания с напряжением холостого хода 12 В. При подключении нагрузки через источник начинает протекать ток 2 А, а напряжение на клеммах падает до 11,6 В. Разница в напряжении составляет 0,4 В. Из этого следует, что внутреннее сопротивление оказывает влияние, вызывая падение напряжения под нагрузкой.

Используя полученные данные, внутреннее сопротивление можно определить как отношение падения напряжения к току нагрузки. В нашем примере это будет 0,4 В, деленное на 2 А. Результат – 0,2 Ом, что является внутренним сопротивлением источника. Этот параметр можно использовать для более точного моделирования и анализа работы цепи.

Особенности учета температурного влияния и износа

При проводке аналитического расчета внутреннего сопротивления источника постоянного тока важно помнить, что данный параметр не является постоянным и существенно меняется в зависимости от условий эксплуатации. Например, при повышении температуры внутреннее сопротивление, как правило, увеличивается, что может привести к дополнительным потерям.

Технический опыт показывает, что учитывая характеристики конкретной модели элемента и периодические измерения напряжения и тока, можно скорректировать оценку внутреннего сопротивления для более точной диагностики и обслуживания оборудования.

Экспериментальные методы определения внутреннего сопротивления электрической цепи с использованием вольтметра и амперметра

При этом измерение базируется на сравнении напряжения на источнике питания в состоянии покоя и при нагрузке, а также величины протекающего тока. Эта методика позволяет не только количественно оценить внутреннее сопротивление цепи, но и выявить возможные неисправности, связанные с его увеличением.

Пошаговая инструкция по измерению внутреннего сопротивления

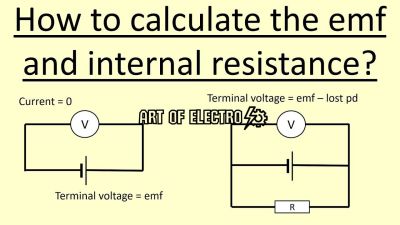

1. Подготовка оборудования и цепи. Подключите вольтметр параллельно источнику питания и амперметр последовательно с нагрузкой. Важно использовать измерительные приборы с высокой точностью, чтобы минимизировать ошибку при определении напряжения и тока.
2. Измерение напряжения холостого хода. Перед включением нагрузки зафиксируйте напряжение на клеммах источника питания. Это значение называется напряжением холостого хода и отражает потенциал без нагрузки.
3. Подключение нагрузки и измерение параметров под нагрузкой. Включите известное сопротивление нагрузки, например, резистор с маркировкой 10 Ом, и зафиксируйте показания вольтметра и амперметра одновременно. Напряжение под нагрузкой, как правило, снизится за счет падения напряжения на внутреннем сопротивлении цепи, а ток будет соответствовать вклю­ченной нагрузке.
4. Расчет внутреннего сопротивления. По изменению напряжения и величине тока оценивается внутреннее сопротивление. Например, если напряжение снизилось с 12 В до 11 В, а ток при нагрузке составил 1 А, внутреннее сопротивление будет примерно равно разнице напряжений, делённой на ток – в данном случае около 1 Ом.

Практические рекомендации и особенности измерения

• Точность измерения напрямую зависит от качества используемых приборов. Рекомендуется применять цифровые вольтметры и амперметры с малой погрешностью.
• Выбор нагрузки должен обеспечивать достаточно большой ток, чтобы изменения напряжения были заметны, но в пределах безопасных параметров цепи.
• Температурный фактор влияет на внутреннее сопротивление, поэтому измерения желательно проводить при стабильной температуре, особенно если речь идет о батареях или аккумуляторах.
• Проверка нескольких точек поможет получить более точные данные – измерения лучше повторять с разными нагрузками для построения графика зависимости напряжения от тока и выявления линейности внутреннего сопротивления.

Влияние внутреннего сопротивления на параметры переменного тока и его оценка

Рассматривая влияние внутреннего сопротивления, мы видим, что оно влияет на падение напряжения, потери энергии и качество сигнала, особенно при работе с переменным напряжением. Именно поэтому его оценка становится ключевой задачей при проектировании и диагностике электрических сетей.

• Внутреннее сопротивление снижает эффективное напряжение в нагрузке и вызывает тепловые потери, что важно учитывать при выборе оборудования.
• В цепях переменного тока внутреннее сопротивление часто сопровождается реактивными элементами, из-за чего возникают фазовые сдвиги тока и напряжения.
• Определять внутреннее сопротивление можно разными методами – через измерения тока и напряжения в различных режимах, а также через анализ фазовых характеристик.
• Оценка внутреннего сопротивления помогает точно рассчитывать параметры цепей, минимизировать искажения и повышать эффективность систем.
• Для переменного тока важно учитывать не только активное, но и реактивное сопротивление, так как оно влияет на общую импедансную характеристику цепи.

Практические рекомендации

1. Используйте по возможности современное измерительное оборудование с возможностью анализа фазовых сдвигов для более точной оценки внутреннего сопротивления.
2. Проводите измерения при разных частотах, чтобы понять, как внутреннее сопротивление влияет на работу цепи в реальных условиях.
3. Обратите внимание на качество контактов и состояние элементов, поскольку они могут значительно влиять на внутреннее сопротивление.
4. При проектировании цепей переменного тока учитывайте комбинированное влияние активного и реактивного сопротивлений для достижения оптимальной работы.
5. Регулярно проверяйте и корректируйте параметры цепи, чтобы минимизировать потери и поддерживать стабильность систем.

Знания об внутреннем сопротивлении и его влиянии – это не просто техническая мелочь, а фундамент для создания надежных и эффективных электрических систем. Используя эти навыки, вы сможете избежать неожиданных проблем, повысить качество работы оборудования и уверенно двигаться дальше в мире электроники и электротехники.

Так что держите руку на пульсе, учитесь и экспериментируйте – потенциал огромен, а возможности впереди только шире!
