Как определить емкостное сопротивление и емкость конденсатора

Понять, как именно меняется сопротивление электрической цепи за счет конденсатора, и научиться определять его способность накапливать заряд – ключ к успешной работе с электронными схемами. В этой статье шаг за шагом рассмотрим, как измерить параметры, влияющие на работу конденсатора, и разберём, какие инструменты помогают в этом процессе. Если хотите подробнее разобраться в теме и увидеть все наглядно, советую посмотреть видео в начале и в конце статьи – там всё показано максимально доступно и наглядно.

Как определить емкостное сопротивление конденсатора и емкость сопротивления

Для профессионалов, работающих с электроникой и электрическими схемами, очень важно правильно определить емкостное сопротивление конденсатора. Этот параметр напрямую влияет на работу цепей переменного тока и фильтров. Понимание того, как рассчитать и измерить емкостное сопротивление, позволяет эффективно выбирать компоненты и оптимизировать характеристики устройств.

Емкостное сопротивление – это величина, которая показывает, насколько конденсатор препятствует прохождению переменного тока. При этом емкость конденсатора определяется его способностью накапливать заряд. Знание этих характеристик помогает специалисту корректно настроить работу электрической цепи.

Определение емкостного сопротивления конденсатора

Емкостное сопротивление обозначается как X_C и зависит от частоты сигнала и емкости самого конденсатора. Чтобы определить его на практике, часто используется мультиметр в режиме измерения емкости или специализированный LCR-метр, который позволяет оценить емкость, индуктивность и сопротивление.

В бытовых и промышленных условиях для измерения емкостного сопротивления прибегают к вычислениям с использованием данных из измерений емкости и частоты сигнала, с которым работает цепь. Например, при частоте 50 Гц и емкости конденсатора 10 микрофарад, характерное емкостное сопротивление будет в пределах нескольких сотен Ом. Зная это, можно оценить, насколько конденсатор будет влиять на прохождение тока.

Для наглядности рассмотрим порядок действий:

1. Измерить емкость конденсатора с помощью LCR-метра.
2. Определить частоту переменного тока в цепи.
3. Рассчитать емкостное сопротивление, используя данные о емкости и частоте.

Важно учитывать, что емкостное сопротивление уменьшается с ростом частоты. Это значит, что конденсатор при высоких частотах создает меньшее сопротивление переменному току, что широко используется в фильтрах высоких частот и в цепях сглаживания.

Как определить емкость сопротивления

Термин «емкость сопротивления» в технической практике обычно не используется отдельно, поскольку емкость и сопротивление – разные физические характеристики. Однако иногда под этим понимают активное сопротивление конденсатора, которое связано с потерями внутри самого компонента.

Активное сопротивление или эквивалентное последовательное сопротивление (ESR) имеет значение для оценки качества и надежности конденсаторов. Высокий ESR значит, что конденсатор греется и может выходить из строя. Измерение ESR обычно проводится с помощью специализированных приборов, позволяющих увидеть этот параметр без демонтажа из схемы.

Практический пример: при замене фильтрующего конденсатора в источнике питания опытный инженер обязательно проверит не только емкость, но и ESR. Если последний слишком высок, даже емкость в норме не сможет гарантировать корректную работу цепи.

Таким образом, для точного определения характеристик конденсатора важно использовать комплексный подход – измерять емкость, частоту сигнала и активное сопротивление, что позволяет получить полноценное представление о его работе в реальной цепи.

Теоретические основы емкостного сопротивления и их математический расчет

Основой емкостного сопротивления является реактивное сопротивление, которое возникает в результате изменения электрического поля между обкладками конденсатора при прохождении переменного тока. Важно понимать, что емкостное сопротивление зависит не от сопротивления материала, а от частоты входящего сигнала и самой емкости конденсатора.

Что такое емкостное сопротивление и как оно вычисляется

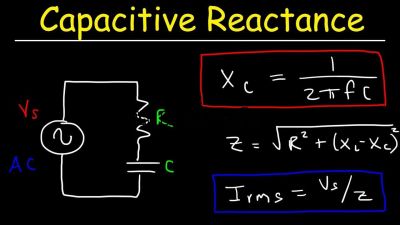

Емкостное сопротивление (часто обозначается как X_C) – это сопротивление, которое оказывает конденсатор переменному току. Оно обратно пропорционально емкости прибора и частоте сигнала. Чем выше частота переменного тока и емкость конденсатора, тем меньше становится емкостное сопротивление.

Для практического понимания, рассмотрим пример: если конденсатор имеет емкость 10 микрофарад (мкФ), а сигнал подается на частоте 1 кГц, то емкостное сопротивление будет значительно больше, чем при частоте 10 кГц. Такой факт важно учитывать при настройке фильтров или согласовании импедансов.

Чтобы определить емкостное сопротивление конденсатора на практике, необходимо знать две величины: емкость самого конденсатора и частоту переменного тока в цепи. Обычно емкость указывается на корпусе изделия, а частоту можно измерить или задать программно в электронных системах.

• Емкость конденсатора – чем выше емкость, тем ниже емкостное сопротивление;
• Частота сигнала – с увеличением частоты X_C уменьшается.

Практически это реализуется так: при емкости конденсатора 1 мкФ и частоте 50 Гц реактивное сопротивление будет порядка нескольких тысяч Ом, что вполне ощутимо в цепи питания. Если заменить сигнал с 50 Гц на 10 кГц, то емкостное сопротивление упадет в разы, что приведет к другому режиму работы устройства.

Отметим, что емкостное сопротивление условно называют «емкостным сопротивлением», поскольку фактически это реактивное сопротивление – компонент полного импеданса, который может быть измерен при помощи специальных приборов, например, LCR-метров.

Практические методы измерения емкости конденсатора с помощью LCR-метров и осциллографов

Определение емкости и емкостного сопротивления конденсатора на практике часто сводится к использованию специализированных приборов, таких как LCR-метры и осциллографы. Эти инструменты позволяют не только получить точные значения параметров, но и выявить возможные дефекты компонентов без сложных расчетов.

Проверка емкости конденсатора с помощью LCR-метра считается самым быстрым и точным способом. LCR-метр измеряет ёмкость путем подачи на конденсатор сигнала определенной частоты и анализа отклика. В идеальном случае прибор отображает емкость с высокой точностью, зачастую с точностью до 0,1 %. Помимо емкости, многие модели позволяют определить ESR (эквивалентное последовательное сопротивление) и индуктивность, что дает полное представление о состоянии элемента.

Измерение емкости с помощью LCR-метра

Очень важно правильно выбрать частоту измерения, так как емкость может зависеть от частоты сигнала. Часто при 1 кГц получают оптимальные и стабильные показатели. В профессиональной практике рекомендуется зафиксировать условия измерения, чтобы результаты были воспроизводимы.

Использование осциллографа для определения емкости и емкостного сопротивления

Осциллограф применяется для более детального анализа, особенно когда нет возможности использовать специализированный LCR-метр. Самый распространенный метод – включение исследуемого конденсатора в измерительную цепь с известным резистором и подачей переменного сигнала. По форме и времени заряда-разряда конденсатора можно определить его емкость.

Например, используя генератор сигналов и резистор с сопротивлением 10 кОм, подключенный последовательно с конденсатором, на экране осциллографа отображается экспоненциальная кривая зарядки. Измерив время, за которое напряжение на конденсаторе изменяется на определенный процент от максимума, опытный специалист с практическим подходом может рассчитать емкость, опираясь на хорошо отработанные методики.

• Преимущество осциллографа – визуализация процесса, что позволяет обнаружить нелинейности и аномалии.
• Можно определить не только емкость, но и косвенно оценить емкостное сопротивление по скорости изменения напряжения.
• Для качественной оценки рекомендуются частоты тестового сигнала от 100 Гц до 10 кГц, что отражает реальные условия работы конденсатора.

Практические рекомендации

Перед измерением рекомендуется полностью разрядить конденсатор, чтобы избежать искажения показаний и повреждения прибора. В случае электролитических конденсаторов важно учитывать возможность наличия утечек и эффектов старения, которые проявляются в виде увеличения ESR и изменении емкостного сопротивления. Их легко выявить при сравнении данных, полученных на нескольких частотах.

Резюмируя, опытный инженер в практике всегда комбинирует данные LCR-метра и осциллографа для более объективной оценки состояния конденсатора. Такой подход снижает риск ошибочного определения параметров и повышает качество диагностики электроники в целом.

Влияние частоты и материала диэлектрика на измерение емкостного сопротивления

Измерение емкостного сопротивления конденсатора напрямую зависит от частоты сигнала и характеристик материала диэлектрика. Частота влияет на поведение конденсатора, поскольку при разных частотах его реактивное сопротивление меняется, что отражается на точности измерений.

Материал диэлектрика оказывает влияние на потери и стабилизацию емкости. Различные диэлектрические материалы имеют собственные параметры, определяющие характеристики емкости и внутренние потери, что сказывается на результате измерений.

• Частота измерения должна соответствовать рабочему диапазону конденсатора для получения корректных значений емкостного сопротивления.
• Диэлектрический материал влияет на диэлектрические потери и стабильность емкости, что отражается на точности определения емкости и реактивного сопротивления.
• Высокочастотные измерения показывают меньшие потери и более стабильные результаты для конденсаторов с качественными диэлектриками.
• Низкие частоты увеличивают влияние потерь и могут исказить реальные параметры емкости.
• Выбор правильной частоты и учет свойств диэлектрика помогают достичь точных и надежных измерений емкостного сопротивления.
