Как определить напряжение амперметра и способы его измерения

Разобраться, каким образом измерять напряжение, используя амперметр, кажется проще, чем на самом деле, ведь прибор обычно ставится для контроля силы тока. Но на практике важно понимать, как именно влияет напряжение на устройство и как его правильно вычислить, чтобы получить точные и надежные данные. В статье подробно рассмотрим методы и нюансы, которые помогут без ошибок определить нужные параметры. Рекомендуется в начале и в конце прочтения заглянуть на видеоматериалы – там весь процесс показан наглядно и с дополнительными пояснениями, что облегчит понимание и сделает изучение темы максимально эффективным.

Расчет внутреннего напряжения амперметра на основе его сопротивления и проходящего тока

Для определения напряжения амперметра достаточно знать два основных параметра: значение внутреннего сопротивления прибора и силу тока, проходящего через него. Пример из практики: допустим, у нас есть амперметр с внутренним сопротивлением примерно 0,5 Ом, и через него протекает ток в 2 Ампера. Для расчета напряжения, создаваемого самим амперметром, нужно умножить сопротивление на силу тока, что дает напряжение в 1 Вольт. Этот показатель важен не только для правильной интерпретации результатов измерений, но и для понимания потерь в цепи.

Практическое применение расчета внутреннего напряжения амперметра

В технической практике часто сталкиваюсь с необходимостью определить, насколько амперметр искажает измеряемую цепь. При измерении малых токов и использовании прибора с невысоким внутренним сопротивлением, падение напряжения обычно пренебрежимо мало, и его можно не учитывать. Но если амперметр применяется в цепях с большими токами или с низким сопротивлением нагрузки, внутреннее напряжение становится существенным параметром.

• Например, при токе 10 Ампер и внутреннем сопротивлении амперметра 0,05 Ом напряжение будет около 0,5 В, что может влиять на работу чувствительных устройств.
• Если ток увеличится до 20 Ампер, при том же сопротивлении, напряжение возрастет до 1 Вольта.

Для более точных расчетов в лабораторной и производственной практике рекомендуется использовать маркетинговые данные и технические характеристики конкретного амперметра, где указывается его внутреннее сопротивление или падение напряжения при номинальном токе. Такая информация позволяет быстро оценить влияние прибора на измеряемый контур и принять меры для компенсации или выбора более подходящего устройства.

Влияние конструктивных особенностей амперметра на величину измеряемого напряжения

Амперметр, в отличие от вольтметра, предназначен для измерения тока, однако при его включении в цепь, всегда присутствует определённое падение напряжения на его внутренних элементах. Это напряжение не всегда учитывается пользователями, но конструктивные особенности амперметра напрямую влияют на величину этого падения.

Главным фактором, определяющим напряжение амперметра, является его внутреннее сопротивление. В классических аналоговых амперметрах оно сравнительно невелико, чтобы не влиять на измеряемый ток. Однако даже незначительное внутреннее сопротивление становится причиной возникновения измеряемого напряжения, которое можно определить, умножив ток на это сопротивление. Например, при силе тока 5 А и внутреннем сопротивлении амперметра порядка 0,1 Ом, на приборе будет наблюдаться напряжение около 0,5 В. Это может стать критичным в чувствительных электрических цепях, где даже такое напряжение способно исказить параметры работы.

Основные конструктивные особенности, влияющие на напряжение амперметра

• Тип измерительного механизма: В аналоговых амперметрах чаще всего применяется электродинамический или магнитоэлектрический механизм. Их особенность – наличие катушки с некоторым сопротивлением, которое является источником напряжения на приборе.
• Диапазон измерения: Чем выше максимальный измеряемый ток, тем ниже должно быть внутреннее сопротивление амперметра. Для расширения диапазона часто используются шунты – низкоомные резисторы, подключаемые параллельно. Они существенно снижают суммарное сопротивление, а значит и напряжение амперметра.
• Тип шунта: Металлические шунтирующие резисторы могут иметь сопротивление менее 1 миллиОма, что уменьшает напряжение в цепи при прохождении высокого тока и минимизирует влияние амперметра на схему.
• Конструкция корпуса и проводников: Качество контактов и проводников в амперметре также влияет на общее сопротивление. Некачественная пайка или окисленные контакты вызовут дополнительное падение напряжения, искажая результаты измерений.

Практический опыт показывает, что при подборе амперметра для эксплуатации в современных электроустановках важно обращать внимание не только на его точность, но и на внутреннее сопротивление, которое напрямую показывает величину напряжения амперметра под нагрузкой. При подключении амперметра в цепь с малым сопротивлением, даже небольшое напряжение, создаваемое прибором, может существенно повлиять на работу всей системы.

Например, при измерении токов в низковольтных приводах с токами порядка 10 Ампер внутреннее сопротивление амперметра в 0,05 Ом создаст падение напряжения порядка 0,5 В – величина, которой достаточно, чтобы повлиять на управление электродвигателем. В таких случаях рекомендуется использовать амперметры с шунтами и минимальным внутренним сопротивлением или цифровые приборы с точной калибровкой и низким падением напряжения.

Методика определения напряжения амперметра в электрических цепях с разной нагрузкой

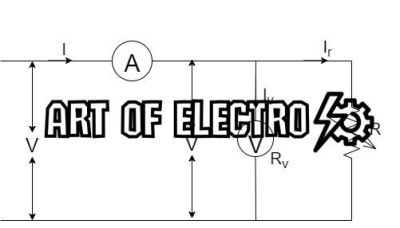

Методика измерения состоит в оценке влияния амперметра на цепь. Для этого проводят сравнение напряжений на нагрузке до и после включения амперметра, учитывая особенности конкретной цепи и величину тока. Такой подход позволяет минимизировать погрешности и правильно интерпретировать измерения.

Ключевые моменты методики

• Выбор подходящего амперметра с минимальным внутренним сопротивлением для снижения влияния на цепь.
• Определение напряжения амперметра путем замера падения напряжения на самом приборе в рабочем режиме.
• Учет типа нагрузки – для активных и реактивных нагрузок подходы могут различаться по точности измерений.
• Использование сравнительных замеров, когда напряжение определяется через разницу до и после подключения амперметра.
• Анализ полученных данных с учетом характеристик цепи и амперметра для повышения достоверности результатов.
