Как определить напряжение стабилитрона и узнать его рабочее напряжение

Если у вас есть стабилитрон, но нет точных данных о его стабилизационном напряжении, не спешите искать документацию или гадать на бумажке – всё можно проверить самостоятельно и достаточно просто. Важно понимать, что этот параметр напрямую влияет на работу всей схемы, где он установлен, и знать его значение – значит обеспечить стабильность и безопасность устройств. В статье расскажу, как проверить напряжение стабилитрона с помощью подручных инструментов и практических методов. Чтобы получить более полное понимание и увидеть процесс наглядно, лучше сразу взглянуть видео в начале и в конце статьи – там всё объясняется пошагово и в деталях, без лишней теории.

Анализ технической документации и маркировки стабилитрона для определения напряжения стабилизации

Практический опыт показывает, что без документального подтверждения можно ошибиться с оценкой, особенно если у вас на руках стабилитрон без маркировки или с частично стертыми обозначениями. Именно поэтому грамотный анализ технической документации помогает избежать лишних замеров и гарантирует корректное применение стабилитрона в вашей схеме.

Изучение маркировки на корпусе стабилитрона

Маркировка стабилитронов чаще всего состоит из буквенно-цифрового кода, который раскрывает не только напряжение стабилизации, но и тип корпуса, производителя и иногда диапазон рабочих токов. Например, популярный стабилитрон с маркировкой 1N4733A стабилизирует примерно 5,1 В при токе около 20 мА.

• Буквенно-цифровое обозначение – базовый источник информации. В таблицах производителей и каталогах указано соответствие кода и номинального напряжения стабилизации.
• Цифровые значения – некоторые маркировки указывают напряжение напрямую, например, 5.1, 12, 18 и т.д., что упрощает идентификацию.
• Производительный код – иногда за широкой буквой скрыт класс стабилитрона, например, низковольтный, средневольтный либо высоковольтный.

В практике часто встречается ситуация, когда маркировка повреждена, и приходится обращаться к техническим таблицам и справочникам, где сопоставляются коды и параметры. На заметку: при отсутствии однозначных данных, лучше измерить стабилизационное напряжение опытным путем, нежели предполагать его по внешнему виду.

Практические советы по работе с технической документацией

1. Поиск Datasheet. Найдите и внимательно изучите datasheet (технический паспорт) на интересующий стабилитрон. Там будет задан тип напряжения стабилизации при определённом токе и температуре.
2. Обращайте внимание на условия измерений. Часто заявленное напряжение стабилизации зависит от тока стабилизации. Например, Vy=5,1 В при Ic=20 мА. При меньшем токе напряжение может быть ниже номинального.
3. Учитывайте разброс параметров. В каждой партии стабилитронов допускается определенный разброс напряжения стабилизации. Компания-производитель указывает минимальные и максимальные значения.
4. Проверка маркировки с помощью универсальных таблиц. Если маркировка присутствует, но datasheet отсутствует, можно использовать обобщённые справочники и базы данных электронных компонентов, чтобы найти ориентировочные значения напряжения.

Например, стабилитрон с маркировкой BZX55C12 стабилизирует напряжение около 12 В при типовом токе 30 мА. В аналогичном случае обозначение BZX79C5V1 указывает на стабилизацию близко к 5,1 В.

Таблица соответствия распространённых кодов и напряжения стабилизации

Правильное понимание маркировки и данных из технической документации позволяет быстро определить, на сколько вольт стабилитрон и как его применить в схемах стабилизации напряжения без дополнительных затрат на отдельные измерения.

Проведение лабораторных измерений напряжения стабилизации стабилитрона с помощью источника питания и мультиметра

Шаги проведения измерений

1. Подготовьте оборудование: установите источник питания в режим регулировки напряжения, подготовьте мультиметр для измерения постоянного напряжения.

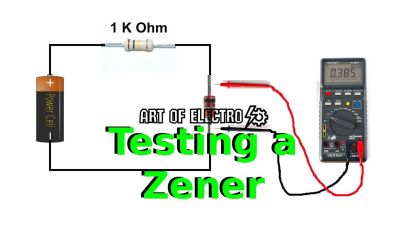

2. Соберите испытательную схему: подключите стабилитрон последовательно с резистором ограничивающим ток (например, 1 кОм), чтобы избежать перегрузки при подаче увеличенного напряжения.
3. Определите точку стабилизации: когда напряжение перестанет значительно меняться, несмотря на рост тока (без превышения максимально допустимого), это и есть напряжение стабилизации стабилитрона.
4. Задокументируйте результат: запишите напряжение, при котором начался стабильный обратный ток, а также ток, через который стабилизация происходит. Важно знать, что напряжение стабилизации зависит от тока, поэтому рекомендовано фиксировать рабочее значение тока.

Например, если при токе около 10 мА напряжение на стабилитроне стабилизируется в диапазоне 5.6 В, это соответствует типичному значению для популярного 1N4148, используемого в качестве стабилитрона с напряжением стабилизации ~5.6 В. При увеличении тока до 20 мА напряжение может незначительно измениться, что говорит о пределах рабочего диапазона диода.

Целесообразно проводить измерения с разными значениями тока, чтобы получить полное представление о характеристиках стабилитрона. Это особенно важно, если стабилитрон используется в импульсных схемах, где токи могут меняться резко и существенно.

Практические рекомендации

• Используйте стабильный источник питания с плавной регулировкой, чтобы избежать резких скачков напряжения и повреждения диода.
• Не превышайте максимально допустимый ток стабилитрона, указанного в технической документации, чтобы сохранить длительный срок службы устройства.
• Для более точных измерений рекомендуется применять цифровой мультиметр с разрешением не менее 1 мВ.
• Обратите внимание на температурные условия – стабилитроны чувствительны к нагреву, что может изменять фактическое напряжение стабилизации.

Таким образом, лабораторные измерения с использованием источника питания и мультиметра позволяют определить, на сколько вольт стабилитрон стабилизирует напряжение, и оценить его рабочие параметры в реальных условиях. Такой подход помогает избежать ошибок при проектировании цепей стабилизации и обеспечивает точное соответствие техническим требованиям.

Проверка стабилитрона в цепях стабилизации напряжения: практические особенности и допустимые отклонения

При проверке стабилитрона важно учитывать допустимые отклонения в стабилизационном напряжении, которые зависят от конкретной модели, режима работы и нагрузки. Реальное напряжение стабилизации может несколько отличаться от номинального, что является нормальным и обусловлено технологическими особенностями изготовления и условиями эксплуатации.

Ключевые особенности проверки стабилитронов

• Замер напряжения стабилизации проводится с помощью точного вольтметра при рабочем токе, рекомендованном производителем.
• Режим работы стабилитрона должен соответствовать типичному для стабилизирующего элемента, без превышения максимально допустимого тока.
• Допустимые отклонения обычно составляют несколько процентов от номинального напряжения стабилизации и считаются нормой.
• Температурное влияние может изменять параметр стабилизации, поэтому измерения рекомендуется проводить при стандартных условиях.
• Визуальный и электрический осмотр важен для выявления повреждений, коротких замыканий или утечек, что влияет на стабильность работы.

Практические рекомендации

1. Перед проверкой стабилитрона отключайте цепь питания для безопасности.
2. Используйте качественные измерительные приборы с достаточной точностью.
3. Проводите измерения при нагрузочных условиях, максимально приближенных к рабочим.
4. Учитывайте возможность смещения напряжения из-за внутреннего сопротивления схемы.
5. Обращайте внимание на рекомендации производителя по тестированию и эксплуатации.

Таким образом, правильная проверка стабилитрона и понимание допустимых отклонений позволяют обеспечить стабильную работу цепей стабилизации напряжения и продлить срок службы компонентов.
