Как определить напряжение светодиодной ленты и узнать её вольтаж

Выбор подходящего источника питания для светодиодной ленты начинается с понимания ее рабочего напряжения – важного параметра, который напрямую влияет на яркость, долговечность и безопасность эксплуатации. Иногда на упаковке или самой ленте эта информация отсутствует или вызывает вопросы, поэтому стоит знать несколько простых способов, как это выяснить самостоятельно. Чтобы максимально разобраться в нюансах и избежать ошибок, советую в самом начале и в конце статьи взглянуть на видео – там все показано наглядно и в деталях. Это значительно упростит восприятие и поможет применять знания на практике.

Технические параметры и маркировка светодиодной ленты для определения рабочего напряжения

Определить, на сколько вольт светодиодная лента, в первую очередь помогает изучение технических параметров и маркировки на самой ленте или её упаковке. Производители обычно указывают ключевые характеристики, которые важны для правильного подключения и эксплуатации, включая рабочее напряжение, мощность и тип светодиодов. Игнорирование этих данных может привести к снижению срока службы или полной неисправности ленты.

Маркировка светодиодной ленты зачастую включает информацию о номинальном напряжении питания, что является одним из главных параметров для выбора блока питания. Наиболее распространённые значения – 12 В или 24 В. Эти цифры встречаются на обратной стороне ленты в виде надписей, например “DC 12V” или “DC 24V”. Если маркировка стерта или отсутствует, следует обратиться к другим техническим параметрам или проверить с помощью измерительных приборов.

Как понимать маркировку и технические параметры

Для понимания рабочего напряжения важно обращать внимание на следующие элементы:

• Напряжение питания (Voltage): обычно обозначается как “DC 12V” или “DC 24V”. Иногда встречается 5 В в лентах с USB-подключением.
• Потребляемая мощность (Wattage): указывается в ваттах на метр, например, 7.2 W/m. Зная мощность и силу тока, можно косвенно проверить соответствие заявленному напряжению.
• Тип светодиодов: часто указывается размер и модель светодиодов, например, SMD 5050 или SMD 3528. Параметры самого диода влияют на рабочее напряжение всей ленты в сочетании с внутренней схемой подключения.
• Сечение и количество проводников: напряжение также зависит от конструкции ленты. Например, в лентах на 24 В могут быть две параллельные цепи 12 В соединённые последовательно.
• Максимальная допустимая длина: для правильного распределения напряжения важно не превышать рекомендуемую длину, в противном случае возникает падение напряжения.

Если речь идёт о самодельной или несертифицированной ленте без маркировки, можно приблизительно определить напряжение по количеству светодиодов в одном сегменте ленты. Например, на сегмент в три светодиода, работающих на 12 В, обычно припаяны резисторы с рассчитанными номиналами.

Иногда маркировка включает обозначения в виде аббревиатур, например “DC” – постоянный ток, что подтверждает, что питание должно подаваться с постоянным напряжением. Аналогово, наличие симметричных контактов и сетка из медных дорожек с частым повторением сегментов помогает понять, что лента делится на одинаковые участки – каждый рассчитан на определённое напряжение.

Практический совет: перед подключением рекомендуется внимательно проверить маркировку и при необходимости воспользоваться мультиметром для измерения напряжения при включённой системе или прозвонить сегменты, чтобы определить цепь подключения. Такой подход помогает избежать ошибок, например, попытки запитать 24-вольтовую ленту от 12 В – в этом случае яркость будет значительно снижена.

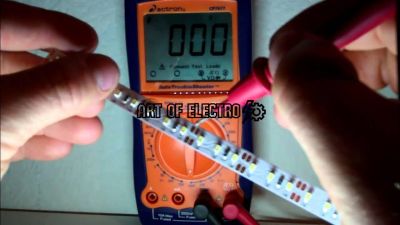

Использование мультиметра и других измерительных приборов для проверки напряжения светодиодной ленты

Для начала работы необходимо переключить мультиметр в режим измерения постоянного напряжения (DC Voltage). Обычно это обозначается символом «V» с прямой линией над ним. Если у вас есть возможность, выберите диапазон измерения чуть выше ожидаемого напряжения – например, 20 В, поскольку большинство светодиодных лент рассчитаны на 12 В или 24 В.

Последовательность действий при измерении напряжения светодиодной ленты с помощью мультиметра

1. Отключите ленту от источника питания. Это важно для безопасности и предотвращения повреждения мультиметра или самой светодиодной ленты.
2. Включите питание и зафиксируйте данные на дисплее мультиметра. Если вы видите цифру, около которой есть 12 или 24 – скорее всего, именно на это напряжение рассчитана лента.

Если напряжение на выходе блока питания отличается от заявленных параметров, а на ленте отсутствует напряжение или она моргает – стоит проверить контакты, переходы и состояние источника питания.

Использование дополнительных приборов

Кроме стандартного мультиметра, в работе с LED-лентами часто применяют:

• Тестеры и пробники напряжения – упрощают быстрый поиск наличия напряжения на контактах без детального измерения и особо точных данных;
• Осциллографы – особенно полезны, если лента питается через контроллер с управляющими сигналами (например, RGB с широтно-импульсной модуляцией). Осциллограф поможет понять, есть ли нестабильности или пульсации напряжения;
• Источник питания с регулируемым выходом – если нет точной информации о нагрузке ленты, удобен для безопасного подбора оптимального напряжения и проверки требований подсветки.

Практический опыт показывает, что даже при наличии маркировки и инструкции, тестирование мультиметром – самый надежный способ убедиться, что светодиодная лента работает именно при том напряжении, на которое она рассчитана. Допустим, измерения показали 12 В – значит, можно смело подключать ленту к блоку питания аналогичной номинальной мощности. Если же напряжение отличается от стандартных значений, лучше искать документацию или проводить дополнительные замеры.

Влияние длины и типа светодиодной ленты на выбор и расчет рабочего напряжения

При выборе и расчете рабочего напряжения светодиодной ленты важно учитывать её длину и тип. Эти параметры существенно влияют на стабильность работы и безопасность эксплуатации светодиодной ленты.

Тип ленты определяет номинальное напряжение и силу тока, при которых она работает оптимально. Длина ленты влияет на падение напряжения по всей протяжённости, что может привести к неравномерному свечению.

Основные аспекты при определении рабочего напряжения:

• Тип светодиодной ленты – чаще всего встречаются модели на 12 В и 24 В, что влияет на выбор блока питания и методы подключения.
• Длина ленты – если лента длинная, важно учитывать, что напряжение на дальних участках может снижаться, поэтому нужно либо использовать больше точек подключения, либо выбирать ленты с более высоким рабочим напряжением.
• Потери напряжения – в длинных лентах благодаря сопротивлению проводов происходит снижение напряжения, что ведет к уменьшению яркости и изменению цвета свечения.
• Мощность и ток – тип ленты определяет общий ток нагрузки, что напрямую связано с необходимым напряжением и параметрами блока питания.

Правильный выбор напряжения с учётом длины и типа светодиодной ленты позволяет обеспечить равномерное свечение, защитить компоненты от перегрузок и увеличить срок службы освещения.
