Как определить напряжение в параллельной цепи и почему оно одинаковое во всех ветвях

Понимание того, как распределяется электрическое напряжение среди компонентов, подключённых параллельно, – ключевой момент для правильного анализа цепи. В параллельном соединении каждый элемент испытывает одинаковую разность потенциалов, что связано с особенностями конструкции и принципом работы такого типа схемы. Если разобраться в этом глубже, становится понятно, почему напряжение на разных ответвлениях не меняется, несмотря на различия в сопротивлении и нагрузке. Для более полного и наглядного объяснения советуем обратить внимание на видеоматериалы в начале и в конце статьи – там всё изложено максимально подробно и доступно.

Закон Кирхгофа и объяснение равенства напряжений в параллельных ветвях

Закон Кирхгофа в электротехнике применяется для анализа сложных цепей, помогает точно понять, как распределяются электрические величины в конкретной схеме. Второй закон Кирхгофа, называемый законом напряжений, утверждает, что алгебраическая сумма напряжений по замкнутому контуру равна нулю. Этот принцип лежит в основе понимания равенства напряжений в параллельных ветвях.

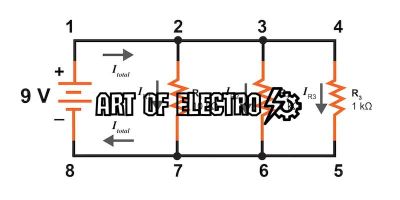

Почему напряжение в параллельных ветвях равно?

Рассмотрим практический пример: у вас есть электрическая цепь с источником питания 12 В и двумя нагрузками, подключенными параллельно. Согласно закону Кирхгофа, напряжение, приложенное к каждой из нагрузок, будет равно 12 В, поскольку каждая ветвь напрямую подключена к полюсам источника. Это происходит потому, что по одной линии питания и возврата ток проходит к каждой ветви, и между этими точками фиксируется одинаковое напряжение.

Если представить, что напряжение в одной из веток отличается, это значит, что на линии есть дополнительное сопротивление или падение напряжения, чего в идеальной схеме быть не может. На практике, конечно, некоторые малые потери есть, но их величина настолько незначительна, что напряжение можно считать одинаковым.

Закон Кирхгофа помогает не только понять принцип равенства напряжений, но и применить его для точных расчетов. Учитывая, что напряжение одинаково, измерение напряжения на одной ветви дает точную информацию о напряжении на всех параллельных участках цепи. Это существенно упрощает работу с параллельными соединениями.

• Пример из практики: при диагностике электрических сетей в помещении измеряя напряжение на одной лампе, подключенной параллельно с другими, можно определить, что напряжение на всех лампах одинаковое и соответствует напряжению источника.
• Если в одной ветви напряжение значительно ниже, это сигнал о неполадке, например, о плохом контакте или повреждении проводника.

Подводя итог, можно сказать, что закон Кирхгофа обеспечивает теоретическую основу для понимания и подтверждения того, почему напряжение в параллельном соединении равно и как это учитывать при поиске напряжения в параллельной цепи.

Практические методы измерения напряжения в параллельной электрической цепи

Чтобы правильно измерить напряжение в параллельном соединении, необходимо подсоединить измерительный прибор непосредственно к двум точкам цепи, между которыми требуется определить разность потенциалов. Главное правило – прибор должен быть включен параллельно участку, где проводится замер. Такой подход обеспечивает точность показаний, поскольку напряжение в параллельном соединении одинаково на всех ветвях цепи.

Ключевые этапы измерения напряжения в параллельной цепи

1. Подготовка прибора и выбор режима измерения. Перед началом работы необходимо проверить исправность мультиметра и выбрать режим измерения постоянного напряжения, соответствующий ожидаемому уровню (например, 20 В для бытовых цепей).
2. Подключение щупов. Для измерения напряжения щупы подключаются параллельно потребителю или проводнику – красный щуп к положительному полюсу, черный – к отрицательному или общему проводу.
3. Фиксация результата и анализ. Значение напряжения, которое отображается на экране, должно быть примерно одинаковым на всех параллельных ветвях. Если показания отличаются, это сигнализирует о возможных неполадках, например, плохом контакте или повреждении элемента.

В реальных условиях можно столкнуться с ситуацией, когда напряжение на различных параллельных ветвях отличается из-за сопротивления проводников или падения напряжения на соединениях. В таких случаях измерения проводят в нескольких точках, чтобы получить полную картину состояния цепи. Например, если напряжение на одной ветви составляет 12 В, а на другой – 11 В, стоит проверить качество контактов и нагрузку.

Дополнительно следует учитывать безопасность: при работе с сетями напряжением свыше 50 В необходимо использовать изолированные инструменты и соблюдать меры предосторожности. Практика показывает, что стабильные и повторяемые измерения достигаются при правильном подходе и высоком качестве используемого оборудования.

Влияние сопротивлений и источников питания на уровень напряжения в параллельном соединении

В параллельном соединении напряжение на каждом элементе остается одинаковым и равно напряжению источника питания. Это ключевое свойство позволяет индивидуально оценивать воздействие сопротивлений в цепи без изменения уровня напряжения на каждой ветви.

Сопротивления в параллельных ветвях не влияют на общее напряжение, однако определяют ток, протекающий через каждую ветвь. Источник питания обеспечивает стабильное напряжение, которое распределяется равномерно, несмотря на различия в сопротивлениях.

Ключевые моменты

• Напряжение в параллельном соединении одинаково на всех элементах.
• Сопротивления не изменяют напряжение, а влияют только на величину тока.
• Источник питания определяет уровень напряжения всей цепи.
• Стабильность напряжения в параллельной цепи обеспечивает корректную работу электрооборудования, подключённого к каждой ветви.
