Как определить силу тока через резистор и через несколько резисторов

Категории
Оглавление
  1. Расчет силы тока через одиночный резистор по закону Ома
  2. Практические советы при расчёте силы тока через резистор
  3. Пример расчёта с учётом практического опыта
  4. Определение общего тока в последовательных и параллельных цепях с резисторами
  5. Последовательное соединение
  6. Параллельное соединение
  7. Использование амперметра и мультиметра для измерения тока в резисторных цепях
  8. Ключевые моменты использования амперметра и мультиметра

Понимание того, каким образом по цепи проходит электрический ток и как он распределяется через сопротивления, – важный шаг для всех, кто работает с электроникой. Чтобы разобраться, сколько именно ампер проходит через каждый элемент, нужно учитывать особенности подключения и параметры самих резисторов. В статье мы подробно рассмотрим, как получить точные значения тока в разных схемах, чтобы избежать ошибок и сделать правильные расчёты. Для более глубокого понимания советуем обязательно взглянуть на видео, размещённое в начале и в конце материала – там всё раскрыто наглядно и понятно.

Расчет силы тока через одиночный резистор по закону Ома

Применение закона Ома на практике позволяет быстро оценить параметры цепи и избежать перегрузки компонентов. Рассмотрим пример: допустим, к резистору с сопротивлением 220 Ом приложено напряжение 12 вольт. Чтобы определить силу тока через этот резистор, достаточно разделить напряжение на сопротивление. В данном случае ток будет примерно 0,054 Ампера, что соответствует 54 миллиамперам. Такой расчёт часто применяется при проектировании простых электронных схем и позволяет удостовериться, что выбранный резистор справится с нагрузкой.

Практические советы при расчёте силы тока через резистор

  • Учитывайте точное значение сопротивления резистора. Производственные допуски могут варьироваться, и реальные параметры резистора могут немного отличаться от номинальных.
  • Обращайте внимание на мощность резистора. Даже если сила тока невелика, резистор может перегреваться, если рассчитать мощность по формуле, и она превысит допустимые значения. Это также влияет на долговечность и безопасность эксплуатации.
  • Проверяйте корректность измерений. Используйте мультиметр для проверки силы тока и сопротивления в реальной схеме, сравнивая с теоретическими вычислениями.

Пример расчёта с учётом практического опыта

В одном из моих проектов, где требовалось организовать подсветку панели с применением светодиодов и резисторов, мне понадобилось быстро определить необходимую силу тока через резистор. Источник питания выдавал стабильные 9 вольт, резистор был выбран на 470 Ом. Разделив 9 вольт на 470 Ом, получил ток около 0,019 Ампера или 19 миллиампер – идеальное значение для безопасной работы светодиода.

При этом я обязательно проверил, что мощность резистора (вычисленная как произведение напряжения на ток) не превышает его маркировку, иначе резистор мог бы перегреться и выйти из строя. Так, при напряжении 9 вольт и токе 0,019 Ампера мощность примерно 0,17 ватта, что безопасно для стандартного резистора на 0,25 ватта.

Определение общего тока в последовательных и параллельных цепях с резисторами

В последовательных цепях резисторы соединены друг за другом, то есть ток течет по одному пути через каждый резистор. А значит, сила тока через все резисторы одинакова и равна общему току цепи. Если, к примеру, у вас три резистора, подключенных последовательно, и известно общее напряжение источника, то после вычисления общего сопротивления цепи можно легко определить силу тока, делящуюся на все резисторы без изменения.

Последовательное соединение

Для примера возьмём три резистора с сопротивлениями 100, 200 и 300 Ом, подключённые последовательно к источнику напряжения 12 В. Общий ток в цепи будет одинаковым через каждый из них. Чтобы определить этот ток, первым шагом является суммирование всех сопротивлений, что дает 600 Ом. Далее, пользуясь законными методами, можно найти ток, и он будет протекать через каждый резистор в одинаковом количестве. Это означает, что, несмотря на разные сопротивления резисторов, сила тока через них не меняется.

Практический совет: при измерении силы тока в последовательной цепи достаточно поставить амперметр в любое место цепи – результат будет одинаковым.

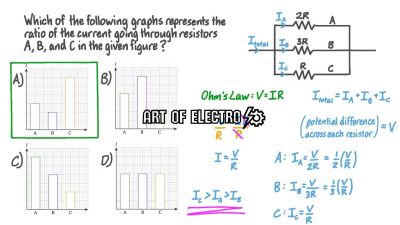

Параллельное соединение

С параллельным соединением ситуация иная. Здесь каждый резистор подключён к одинаковому напряжению, а ток распределяется между ними в зависимости от сопротивления. Чем меньше сопротивление резистора, тем больше сила тока, протекающего через него. Таким образом, общий ток – это сумма токов, протекающих через отдельные ветви.

Рассмотрим пример с теми же резисторами – 100, 200 и 300 Ом, подключёнными параллельно к источнику 12 В. В этом случае напряжение на каждом резисторе одинаково, но токи через них разные. Резистор с 100 Ом пропустит значительно больший ток, чем резистор с 300 Ом. Суммируя эти отдельные токи, получаем общий ток, потребляемый всей цепью от источника.

Практический совет: чтобы определить силу тока через каждый резистор, используйте закон Ома для конкретного сопротивления. Затем сложите полученные величины для определения общего тока в цепи.

Тип соединения Характеристика тока через резисторы Способ определения общего тока
Последовательное Сила тока одинакова во всех резисторах Вычислить общее сопротивление, затем определить ток по всему цепи
Параллельное Сила тока разная, распределяется обратно пропорционально сопротивлению Вычислить ток для каждого резистора отдельно, затем сложить для общего

Таким образом, точное определение силы тока через резисторы начинается с правильного определения схемы подключения – последовательной или параллельной. Только учитывая эту особенность, можно получить верные результаты и обеспечить надёжную и безопасную работу электрической цепи.

Использование амперметра и мультиметра для измерения тока в резисторных цепях

Амперметр подключается последовательно с резистором, чтобы измерить величину тока, проходящего через него. Мультиметр, в режиме измерения тока, выполняет ту же функцию, при этом предоставляет дополнительные возможности для проверки различных параметров цепи.

Ключевые моменты использования амперметра и мультиметра

  • Подключение последовательно: приборы включаются именно в цепь через резистор, чтобы не нарушить работу цепи.
  • Выбор подходящего диапазона: необходимо настройть прибор на соответствующий уровень тока, чтобы избежать повреждения.
  • Точность измерений: современные мультиметры обеспечивают высокую точность и удобство считывания данных.
  • Безопасность: правильное подключение и соблюдение инструкций предотвращают короткие замыкания и повреждения приборов.

Правильное использование амперметра и мультиметра помогает быстро определить силу тока через резисторы, что важно для диагностики и оптимизации работы электрических схем.
