Как определить сопротивление элементов: способы и методы измерения сопротивления

Понимание того, как выявить величину сопротивления у различных элементов цепи, играет ключевую роль в работе с электричеством и электроникой. Тут не нужно бояться сложностей – важно знать, какие методы и инструменты применяются для точного измерения, а также как правильно подготовить устройство к проверке. Чтобы получить полный и наглядный разбор темы, рекомендую сначала посмотреть видеоматериал в начале статьи, а после прочтения не пропустите ролик в конце – там раскрыто всё максимально подробно и с простыми объяснениями.

Принципы измерения электрического сопротивления с помощью мультиметра

Сопротивление, по сути, характеризует, насколько элемент цепи препятствует прохождению электрического тока. Измерять его необходимо при отсутствии напряжения на проверяемой детали, чтобы избежать ошибок и повреждения прибора. Впрочем, даже при отсутствии опыта можно достаточно быстро освоить основы, если учитывать несколько важных правил и особенностей.

Основные моменты при работе с мультиметром

Для начала стоит убедиться, что мультиметр находится в режиме измерения сопротивления (обозначается символом омега ?). При этом важно помнить, что некоторые модели снабжены автоматическим выбором диапазона, а другие требуют ручной настройки. Правильно выбранный диапазон измерения повышает точность и защищает прибор от перегрузки.

• Отключение питания. Перед измерением сопротивления всегда необходимо отключать питание цепи, чтобы избежать коротких замыканий и повреждения мультиметра.
• Подготовка контактов. Контакты измерительных щупов должны быть чистыми и сухими, поскольку загрязнения и окисление создают дополнительное сопротивление, искажающее результат.
• Калибровка или проверка мультиметра. Рекомендуется проверить исправность мультиметра, кратковременно замкнув щупы друг с другом – прибор должен показывать практически нулевое сопротивление.

Практические рекомендации и примеры измерения

При измерении сопротивления проволочного или?истого резистора мультиметром можно увидеть значение в диапазоне от нескольких Ом до нескольких мегом. Например, для резистора номиналом 1 кОм допустимо отклонение примерно до 5%, в зависимости от типа и качества элемента. Если прибор показывает значение, значительно отличающееся от заявленного, это может свидетельствовать о повреждении или обрыве резистора.

Если измерять проводник, например провод кабеля, сопротивление будет очень низким – в районе десятых или сотых долей Ом, особенно если кабель короткий и сечением, рассчитанным на большую нагрузку. Высокое сопротивление в таком случае говорит о проблемах с целостностью проводника или плохом контакте.

Дополнительно стоит помнить, что некоторые элементы электрических схем (например, диоды, транзисторы) при измерении сопротивления в обычном режиме могут давать некорректные показатели из-за встроенных переходов. В таких случаях для точного определения состояния этих компонентов применяются специализированные методы и приборы.

Рассчет сопротивления проводников и пассивных компонентов по материалу и геометрии

На практике чаще всего определяют сопротивление, исходя из удельного сопротивления материала, длины и площади поперечного сечения проводника. Эти параметры лежат в основе большинства расчетов и позволяют получить самую точную оценку без использования сложного оборудования, если известны физические характеристики и размеры элемента.

Удельное сопротивление материала

Удельное сопротивление – это характеристика материала, показывающая, какое сопротивление будет создавать проводник длиной в один метр и площадью поперечного сечения одного квадратного миллиметра. Для меди, например, это значение примерно равно 0,0175 миллиома на метр. Для алюминия – около 0,0282 миллиома на метр. Знание этого параметра обязательно для корректного расчета сопротивления проводника или пассивного компонента, в составе которого применяется токопроводящий материал.

Важно помнить, что удельное сопротивление меняется с температурой, поэтому в серьезных проектах учитывается температурный коэффициент сопротивления. В полевых условиях можно ориентироваться на табличные данные при стандартной температуре, обычно 20 °C.

Геометрия – длина и площадь проводника

Длина проводника напрямую пропорциональна сопротивлению: чем длиннее проводник, тем выше его сопротивление. По опыту, увеличение длины в два раза увеличит сопротивление также почти в два раза, если диаметр и материал остаются неизменными. Площадь поперечного сечения влияет на сопротивление обратно пропорционально: чем больше площадь, тем меньше сопротивление.

Например, медный проводник длиной 10 метров с диаметром 1 мм имеет сопротивление примерно 1,1 ома. Если увеличить диаметр до 2 мм, сопротивление упадет примерно в четыре раза, что связано с увеличением площади сечения в четыре раза.

Практическое применение расчета сопротивления

• Выбор провода в электроустановках: Знание сопротивления позволяет определить оптимальный сечение провода для минимизации потерь и нагрева при заданной нагрузке.
• Определение параметров пассивных компонентов: Резисторы, катушки индуктивности и конденсаторы изготавливаются с учетом материала и геометрии, что позволяет прогнозировать их сопротивление на этапе проектирования.
• Расчет тепловых режимов: Сопротивление влияет на выделение тепла в цепи, что критично для структур, где соблюдение температурного режима – залог надежности.

Пример расчета сопротивления медного провода

Допустим, нужно рассчитать сопротивление медного провода длиной 15 метров с диаметром 0,8 мм. Начинаем с определения площади поперечного сечения, учитывая диаметр, и далее используем удельное сопротивление меди (примерно 0,0175 мкОм·м). После подстановки значений получаем сопротивление около 1,3 ома. Этот расчет дает понимание, что такой провод под нагрузкой в 5 ампер выделит около 6,5 ватт тепла, что следует учитывать при выборе изоляции и прокладке кабеля.

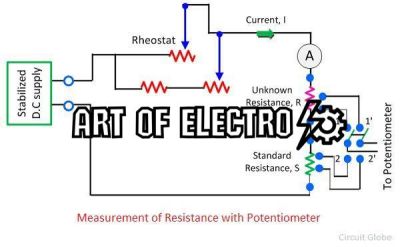

Итоги по использованию мостовых схем для точного определения сопротивлений

Главная идея в том, что с помощью моста можно настроить схему так, чтобы не было разницы напряжений на определенных точках, и именно в этот момент сопротивление считается известным. Это особенно удобно, когда нужно измерить такие значения, которые сложно оценить напрямую мультиметром из-за чувствительности или ограничения диапазона.

• Мостовые схемы обеспечивают очень высокую точность. Это критично при работе с малыми сопротивлениями, где даже маленькие погрешности могут сильно повлиять на результат.
• Они универсальны. Можно подобрать разные типы мостов в зависимости от диапазона сопротивлений - от микроом до мегаом.
• Минимизация внешних влияний. Благодаря балансировке моста, влияние температуры и контактных сопротивлений значительно снижается.
• Требуют внимательности и аккуратности. Нужно осторожно подстраивать компоненты и соблюдать правильную последовательность действий.

Практические рекомендации

1. Перед началом измерений убедитесь, что все соединения надежны и чисты – перегоревшие контакты или грязь могут исказить результат.
2. Используйте калиброванное оборудование или заранее проверенные стандартные резисторы для настройки моста.
3. При измерении очень малых сопротивлений старайтесь избегать длинных проводов и учитывайте их собственное сопротивление.
4. Записывайте результаты пару раз, чтобы убедиться в стабильности показаний.
5. Если есть возможность – комбинируйте измерения с другими методами для проверки достоверности.

Знания о работе с мостовыми схемами пригодятся не только при лабораторных измерениях, но и в реальной практике – ремонте, тестировании электронных устройств и при научных экспериментах. Чем лучше вы понимаете, как снижать ошибки и работать с точными измерениями, тем увереннее будете в результатах и быстрее достигнете целей.

Так что приступайте к изучению и практике с мостовыми схемами – это не только полезно, но и увлекательно! В мире точных измерений каждый шаг вперед – это победа, и вы к ней близки.
