Понять, насколько сильно электрический элемент препятствует прохождению тока, можно разными способами – от использования привычного мультиметра до более простых визуальных и тактильных приемов, если прибор под рукой отсутствует. Важно не просто узнать число, а грамотно интерпретировать результаты, чтобы оценить состояние компонента и его пригодность для конкретной схемы. Чтобы получить полную картину и разобраться во всех нюансах, советую начать с просмотра видео в начале статьи, а после ознакомления с текстом вернуться к материалу в конце – там собраны полезные детали и наглядные примеры, которые сделают тему понятнее. Смотрите и изучайте, это реально поможет!
Принципы измерения электрического сопротивления при помощи омметра

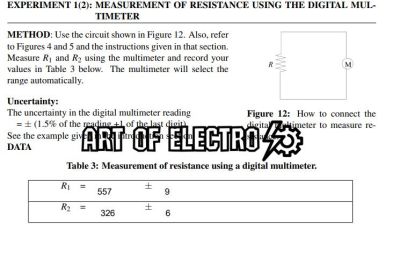

Основной принцип работы омметра основан на прохождении электрического тока через тестируемый объект и измерении напряжения на нём. При подаче небольшого напряжения внутренний источник омметра создаёт ток, который проходит сквозь сопротивление, после чего прибор рассчитывает значение сопротивления исходя из закона Ома. Этот метод позволяет быстро и точно определить величину сопротивления резисторов, проводников и других компонентов схемы в диапазоне от долей ома до нескольких мегаом.
Практические рекомендации при измерении сопротивления
Перед измерением важно обесточить тестируемую цепь. Если сопротивление проверяется в установленном устройстве, наличие других элементов в цепи может исказить показания омметра. Например, параллельно включенные резисторы или конденсаторы могут влиять на измеряемое значение. Чтобы избежать ошибок, зачастую снимают компонент с платы или отключают соответствующие участки цепи.
Если измерение проводится вручную, подключение щупов омметра рекомендуется с минимальным усилием, чтобы обеспечить качественный контакт. Плохой контакт часто приводит к высокому сопротивлению, которое не соответствует реальному значению. Для проверки точности прибора можно использовать эталонные резисторы с известным сопротивлением, например 1 кОм или 10 кОм. Прибор при этом должен показывать значения, максимально близкие к номиналу.
- Диапазон измерения: современные цифровые омметры позволяют переключать диапазоны сопротивления вручную или автоматически, что повышает точность и удобство работы.
- Влияние температуры: сопротивление металлов и деталей меняется при изменении температуры. Поэтому измерения желательно проводить в стабильных условиях или учитывать температурный коэффициент.
- Внутреннее сопротивление омметра: влияет на точность при измерении очень малых сопротивлений. В некоторых случаях используют специализированные методики, например 4-проводное измерение.
На практике я сталкивался с ситуацией, когда измерение проводилось на печатной плате с множеством параллельных ветвей. Чтобы получить реальное значение сопротивления одного резистора, его приходилось выпаивать или отключать, поскольку омметр показывал значительно заниженное сопротивление. Также важно помнить, что при измерении целостности проводников прибор должен показывать минимальное сопротивление, тогда как обрыв – бесконечность или очень высокое сопротивление.
| Тип объекта измерения | Типичный диапазон сопротивления | Особенности измерения |
|---|---|---|
| Резисторы | Омах до мегомах | Измерять вне схемы для точности |
| Проводники | Доли ома | Требуется точный контакт, учитывается температура |
| Диэлектрики (изоляция) | Мегаомы и выше | Используют специализированные мегомметры |
Расчет сопротивления на основе измерений напряжения и тока по закону Ома
Практический метод определения сопротивления основывается на точных измерениях двух ключевых параметров: напряжения и тока. Опираясь на закон Ома, можно легко вычислить величину сопротивления, зная, как именно изменяется ток при подаче определенного напряжения на исследуемый элемент.
Для корректного расчета важно использовать надежные приборы – вольтметр для измерения напряжения и амперметр для силы тока. Оба прибора должны иметь подходящий класс точности, иначе результаты будут искажены. Кроме того, следует учитывать, что при замерах сопротивления в цепи постоянного тока значения наиболее стабильно и легко интерпретируются.
Алгоритм определения сопротивления по закону Ома
- Подключите вольтметр параллельно к исследуемому резистору или другому элементу, чтобы измерить напряжение на нем.
- Подключите амперметр последовательно в цепь для фиксации тока, протекающего через этот элемент.
- Убедитесь, что измерения проводятся при стабильных условиях – без скачков напряжения и при неизменном токе.
- Поделите величину напряжения (в вольтах) на значение тока (в амперах). Полученное число и будет величиной сопротивления в омах.
На практике этот метод часто используется в ремонте и диагностике электроники, когда прямое измерение сопротивления мультиметром невозможно или затруднено, например в условиях работающей схемы. Поверьте, наличие второго прибора для измерения тока значительно облегчает задачу.
Пример расчета сопротивления
Допустим, на резистор подается напряжение 12 вольт. Амперметр показывает ток 0,4 ампера. Чтобы определить сопротивление:
- Напряжение: 12 В
- Ток: 0,4 А
- Сопротивление = 12 / 0,4 = 30 Ом
Такой простой пример демонстрирует насколько удобен закон Ома для быстрой и точной оценки сопротивления в полевых условиях. Важно помнить, что в реальных схемах могут быть дополнительные компоненты, влияющие на точность, поэтому иногда требуется более тщательная подготовка измерений, например, отключение других ветвей цепи.
Итоги по определению сопротивления методом четырехпроводного измерения
Основная идея заключается в разделении цепи на токовую и измерительную части – это позволяет избежать влияния падения напряжения на проводах и контактных сопротивлений, что обеспечивает более корректное и стабильное измерение сопротивления исследуемого образца.
- Метод четырехпроводного измерения значительно повышает точность, особенно при измерении низких сопротивлений.
- Использование отдельной пары проводов для подачи тока и для измерения напряжения помогает исключить влияние контактных сопротивлений и сопротивлений проводников.
- Для корректных результатов важно тщательно подключать контакты и минимизировать возможные паразитные сопротивления и шумы.
- Лабораторное оборудование должно быть откалибровано и проверено перед началом измерений для гарантии достоверности данных.
Практические рекомендации
- Перед измерением убедиться, что контакты надежные и чистые – грязь и окислы могут существенно исказить показания.
- Использовать четырехпроводные щупы и высококачественные измерительные приборы с высокой чувствительностью.
- Внимательно следить за тем, чтобы не создавать лишних нагрузок на измеряемую цепь, особенно если сопротивление очень мало.
- Проводить несколько замеров и усреднять результаты для повышения точности.
Почему эти знания полезны в будущем
Понимание и умение применять метод четырехпроводного измерения откроет двери для точного анализа материалов и компонентов в самых разных областях – от электроники и электротехники до материаловедения. Это важно не только для лабораторных экспериментов, но и для разработки надежных устройств и систем в промышленности и научных исследованиях.
В целом, овладение этим методом – хороший шаг на пути к более глубокому пониманию свойств материалов и грамотному проведению экспериментов. Помните, точность в измерениях – залог успеха в технических задачах, а освоение четырехпроводного метода – одна из основ этого успеха!
