Как определить сопротивление резистора и понять его значение

Если вы когда-либо сталкивались с радиодеталями, то наверняка задавались вопросом, как точно определить номинал сопротивления на небольшом цилиндрике с цветными полосками. Важно не просто прочитать цифры, а понять смысл и логику за маркировкой. В статье мы разберём простые и эффективные способы, которые помогут быстро ориентироваться среди множества резисторов. Для тех, кто хочет получить максимально полное представление, советуем обязательно взглянуть на видео в начале и в конце материала – там вся теория и практика изложены наглядно и с примерами.

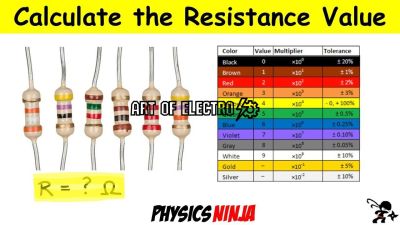

Расшифровка цветовой маркировки резисторов для точного определения номинального сопротивления

Для правильной интерпретации цветовой маркировки необходимо понимать назначение каждой полосы и последовательность их чтения. Обычно резисторы имеют 4, 5 или 6 цветных полос, и каждая из них несёт определённую информацию: числовое значение, множитель, допуск, а иногда и температурный коэффициент. Практический опыт показывает, что ошибки чаще всего происходят при неправильном определении порядка чтения – важно всегда смотреть на резистор под правильным углом, где полоса с наибольшим контрастом располагается слева.

Основные правила чтения цветовой маркировки

1. Определите направление чтения. Как правило, полоса с большей шириной или расположенная ближе к краю – это первая. Она обозначает первую цифру сопротивления.
2. Запомните значения цветов. Каждому цвету соответствует число от 0 до 9, например:
   • Чёрный – 0
   • Коричневый – 1
   • Красный – 2
   • Оранжевый – 3
   • Жёлтый – 4
   • Зелёный – 5
   • Синий – 6
   • Фиолетовый – 7
   • Серый – 8
   • Белый – 9
3. Числовые значения и множитель. В 4-полосных резисторах первые две полосы – это первые две цифры числа сопротивления, третья – множитель (на сколько раз нужно увеличить полученное число, например, в 10, 100 раз и так далее), четвёртая – допуск. В 5-полосных резисторах первые три полосы – цифры, четвёртая – множитель, пятая – допуск.
4. Допуск и температурные коэффициенты. Допуск обозначается цветом, соответствующим процентному отклонению от номинального значения. Например, коричневый –±1%, красный – ±2%, зелёный – ±0,5%, и так далее. В 6-полосных резисторах добавляется полоса с температурным коэффициентом.

Пример практического определения сопротивления

Допустим, на резисторе 4 полосы: коричневый, чёрный, красный, золотой. Это означает:

• Коричневый (1) – первая цифра.
• Чёрный (0) – вторая цифра.
• Красный (умножить на 100) – множитель.
• Золотой (±5%) – допуск.

Значит номинальное сопротивление – 10 ? 100 = 1000 Ом (1 кОм) с 5-процентным допуском.

Для резистора с 5 полосами, например: коричневый, черный, зеленый, оранжевый, коричневый:

• Коричневый (1) – первая цифра
• Черный (0) – вторая цифра
• Зеленый (5) – третья цифра
• Оранжевый (?1000) – множитель
• Коричневый (±1%) – допуск

Итого: 105 ? 1000 = 105 000 Ом (105 кОм) с допуском ±1%.

Советы на практике

• При слабом освещении или повреждённых маркировках лучше использовать мультиметр для проверки.
• Всегда используйте справочные таблицы с цветовыми кодами для исключения ошибок.
• Учитесь распознавать и цветовые оттенки – дешёвые резисторы иногда имеют менее чёткие цвета.

Знание правильной расшифровки цветовой маркировки резисторов – фундаментальная компетенция для инженера, техника или радиолюбителя. Это помогает быстро и корректно определять параметры компонентов без дополнительных приборов, что экономит время и упрощает процесс монтажа и ремонта.

Техника измерения сопротивления резистора с помощью мультиметра: пошаговое руководство

На практике часто встречается ситуация, когда маркировка резистора стерта или вызвана сомнениями из-за видимых повреждений. В таких случаях умение грамотно измерить сопротивление мультиметром поможет избежать ошибок и предотвратить поломки оборудования.

Пошаговое руководство по измерению сопротивления резистора

1. Подготовьте мультиметр. Включите прибор и переведите селектор в режим измерения сопротивления (обычно обозначается символом ?). Для первых измерений рекомендуется выбрать наиболее высокий диапазон, чтобы защитить мультиметр и обеспечить точность при подборе значения.
2. Проверьте исправность мультиметра. Коснитесь щупами между собой. На экране должна появиться минимально близкая к нулю величина, сигнализирующая о замыкании цепи. Если прибор выдаёт ошибку, заменить батарею или проверить щупы. Это важный шаг, чтобы убедиться в корректности измерений.
3. Считайте и проанализируйте результат. Например, если измерение показало 470 Ом, а маркировка резистора соответствует 470 Ом – значит резистор исправен. Если показания сильно отличаются, есть риск, что резистор повреждён или вышел из строя. В некоторых случаях падение сопротивления может достигать десятков процентов.

Практические советы и особенности

• Если измеряете очень маленькое сопротивление (порядка единиц ом), учитывайте погрешность прибора и сопротивление щупов. Во многих мультиметрах можно провести «нулировку» – измерить сопротивление щупов и вычесть его из итогового показания.
• Используйте мультиметр с авторanging-функцией, чтобы не ошибиться с выбором диапазона. Такие приборы сами определят нужный уровень измерения и выведут наиболее точные данные.
• Обратите внимание на температуру резистора. Если резистор нагрет, его сопротивление может отличаться от номинала. В таких случаях измеряйте после остывания, чтобы получить корректное значение.
• Если вы работаете с составными сопротивлениями или с резисторами в параллельном соединении, результаты будут отличаться от ожидаемых. Всегда проверяйте, что измеряете именно отдельный компонент.
• При регулярной работе с резисторами и другими компонентами рекомендую использовать мультиметр с высокой точностью и хорошей стабильностью показаний. Это позволит выявлять даже небольшие отклонения от номинала и обеспечит надёжность диагностики.

Влияние температурных и эксплуатационных факторов на фактическое сопротивление резистора: итоги и рекомендации

Важно понимать, что заявленное сопротивление – это результат измерений в идеальных условиях. На практике же, чтобы получить точные и надежные данные, нужно учитывать влияния окружающей среды и правильно подбирать резисторы для конкретных задач.

• Температурный коэффициент сопротивления – показатель, который описывает, как сильно меняется сопротивление с изменением температуры.
• Эксплуатационные условия, такие как влажность, пыль и механические воздействия, могут со временем влиять на стабильность резисторов.
• Не все резисторы одинаково чувствительны к температуре и среде, поэтому важно выбирать компоненты, подходящие именно под ваши условия работы.
• При проектировании учитывайте возможные изменения сопротивления, чтобы устройство работало корректно при разных температурах и нагрузках.

Практические рекомендации

1. Используйте резисторы с низким температурным коэффициентом для высокоточных приборов.
2. Обеспечьте хорошее охлаждение и защиту от внешних воздействий для увеличения срока службы резисторов.
3. Периодически проверяйте параметры резисторов в ваших устройствах, особенно если они работают в сложных условиях.
4. При разработке учитывайте возможные отклонения в сопротивлении, чтобы избежать сбоев и ошибок.

Знания о том, как температура и окружающая среда влияют на резисторы, помогают создавать более надежные и долговечные электронные устройства. Ведь если понимать природу этих изменений, можно легко предсказать поведение компонентов и вовремя принимать меры. Так что дерзайте, экспериментируйте и пусть ваши схемы работают стабильно даже в самых разных условиях!
