Как передать данные по электричеству и подать сигнал через электросеть

Современные технологии позволяют не просто передавать электрическую энергию, но и использовать провода для передачи цифровой информации одновременно с током. Такие системы базируются на специальных методах модуляции сигнала и выделении данных из общего потока, что открывает новые возможности для умных сетей и домашней автоматизации без проведения дополнительных кабелей. Если хотите глубже разобраться, как именно происходит взаимодействие между электричеством и информацией, советуем посмотреть видео в начале и в конце статьи – там подробно показаны ключевые моменты и примеры из реальной практики.

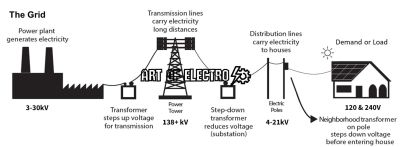

Как передать данные по электричеству: технологии и принципы

В практике мне часто приходилось сталкиваться с системами, в которых передача данных по электричеству используется для управления различными устройствами в распределённых сетях. Главное – грамотно выбрать технологию и правильно организовать фильтрацию помех, чтобы информация не искажалась при прохождении по проводам линий электропередач.

Технологии передачи данных по электричеству

Одним из ключевых способов передачи данных по электричеству является использование технологии PLC (Power Line Communication). Эта технология основывается на наложении высокочастотных сигналов на стандартную линию электропитания, что позволяет одновременно передавать энергию и информацию. Частоты, применяемые для передачи данных, находятся в диапазоне от нескольких килогерц до десятков мегагерц, позволяя добиться скоростей передачи вплоть до нескольких сотен мегабит в секунду при использовании современных стандартов.

На практике существует несколько основных типов PLC:

• Низкочастотный PLC (до 500 кГц). Используется для передачи небольших объёмов данных, например, для систем умного учёта электроэнергии или базовых систем контроля оборудования. Скорость здесь обычно не превышает нескольких сотен килобит в секунду.
• Высокочастотный PLC (до 30 МГц). Применяется в сетях мониторинга, управления зданиями и домашней автоматизации. В этом режиме достигаются скорости передачи данных, позволяющие организовать полноценный интернет через электросеть.
• Широкополосный PLC. Позволяет использовать частоты до 80 МГц и выше, что обеспечивает скорости передачи более 1 Гбит/с – практически на уровне оптоволоконных соединений, но с использованием существующей электропроводки.

Ключевым элементом в этих технологиях выступают фильтры и селекторы частот, которые отделяют высокочастотные сигналы, несущие данные, от низкочастотного сигнала, обеспечивающего электропитание. При проектировании таких систем важно учитывать сопротивление, индуктивность и емкость линии – параметры, которые влияют на форму сигнала и качество связи.

Принципы модуляции и обработки сигнала

Передача данных по электричеству невозможна без эффективной модуляции сигнала. В реальных условиях приходится бороться с сразу несколькими проблемами: помехами от электроприборов, шумами на линии и падениями напряжения. Поэтому используются устойчивые методы модуляции, такие как OFDM (Orthogonal Frequency-Division Multiplexing) и FSK (Frequency Shift Keying), которые позволяют повысить помехоустойчивость и увеличить пропускную способность канала.

Например, OFDM разбивает поток данных на множество узкополосных сигналов, каждый из которых передаётся на собственной несущей частоте. Такой способ позволяет “обходить” частотные помехи и снижать взаимные влияния между сигналами. В результате достигается стабильная передача даже на длинных участках электросети с множеством ответвлений.

Практический опыт показывает, что для организации передачи данных по электричеству в промышленном или бытовом окружении важно уделять внимание:

1. Правильному согласованию линии по импедансу, чтобы минимизировать отражения сигнала.
2. Установке мощных и избирательных фильтров на входе и выходе устройств, чтобы предотвратить искажения.
3. Выбору кодирования и коррекции ошибок, обеспечивающих непрерывность передачи данных при временных помехах.

Примеры применения

В одной из проектов, связанных с автоматизацией умного дома, было использовано оборудование PLC, позволяющее передавать команды управления реле и собирать данные с датчиков, подключённых к электросети. Это позволило обойтись без прокладки дополнительных кабелей, снизить стоимость монтажа и повысить надёжность системы.

В промышленности широко применяется передача данных по электричеству для мониторинга состояния оборудования на базовых частотах около 100 кГц, что обеспечивает стабильную связь даже в шумных условиях металлургических или производственных цехов.

Модуляция сигнала для передачи данных по силовой линии (PLC)

Модуляция сигнала в PLC служит для кодирования цифровой или аналоговой информации в электрический сигнал, который можно передавать по проводам электросети. Главная задача – обеспечить надёжную связь с минимальными потерями и предотвратить влияние помех и ухудшение качества данных. Практика показывает, что без использования современных методов модуляции передача данных по электросети практически невозможна.

Основные методы модуляции в системах PLC

В системах передачи данных по электричеству широко используются несколько типов модуляции, которые отличаются сложностью реализации и степенью устойчивости к помехам. Вот основные из них:

• ASK (Amplitude Shift Keying) – амплитудная манипуляция. Простая методика, при которой информация кодируется изменениями амплитуды несущей частоты. В PLC применяется редко, так как силовая линия обладает высоким уровнем амплитудных помех, что снижает качество передачи.
• FSK (Frequency Shift Keying) – частотная манипуляция. Данные кодируются изменением частоты сигнала. Этот способ устойчивее при передаче по электросети, однако скорость передачи данных ограничена.
• PSK (Phase Shift Keying) – фазовая манипуляция. Один из наиболее встречающихся методов в современных системах PLC, даёт высокую скорость передачи и хорошую устойчивость к шумам за счёт передачи информации в изменениях фазы сигнала.
• OFDM (Orthogonal Frequency-Division Multiplexing) – ортогональное частотное мультиплексирование. Этот метод стал золотым стандартом в PLC системах. Он разбивает сигнал на множество узкополосных поднесущих, что позволяет значительно повысить устойчивость к узкополосным и широкополосным помехам и эффективно использовать частотный спектр.

В современных стандартах PLC, например, HomePlug AV2 и G.hn, практически всегда применяется OFDM. Эта модуляция позволяет достигать скоростей передачи данных свыше 1 Гбит/с при дальности до 300 метров по обычной электросети жилого помещения. OFDM хорошо адаптируется к меняющимся условиям окружающей среды и помехам, так как каждая поднесущая может иметь динамически изменяемую модуляцию, например, QPSK или 16-QAM, в зависимости от качества канала.

Практические аспекты применения модуляции в PLC

На практике при работе с передачей данных по электричеству особое внимание уделяется адаптивной модуляции. Она автоматически подстраивается под текущие условия в силовой линии.

Например, если в линии появились сильные помехи – устройство снижает скорость и переходит на более «надёжную» модуляцию (QPSK), которая меньшей подвержена ошибкам, но при этом передаёт меньше данных. Когда уровень помех падает – система повышает скорость, используя более плотную модуляцию (64-QAM или выше).

Использование адаптивной модуляции значительно увеличивает стабильность соединения и качество передачи данных в реальных бытовых условиях. Часто наблюдается ситуация, когда при включении мощных бытовых приборов, создающих электромагнитные помехи, скорость PLC-сети временно снижается, но связь не прерывается благодаря этому механизму.

Пример реальной реализации

В одном из проектов внедрения PLC-системы для умного дома была использована технология OFDM с адаптивной модуляцией. На участке электропроводки длиной около 120 метров, проложенном в старом здании с большим числом электропомех, удалось добиться стабильной передачи данных на скорости около 200 Мбит/с. При этом система самостоятельно переключалась между 16-QAM и QPSK в зависимости от состояния электросети, обеспечивая устойчивую работу даже в часы пик по энергопотреблению, когда уровень шума достигал пиковых значений.

Этот опыт подтверждает, что правильный выбор метода модуляции и его гибкая настройка – основа надёжной передачи данных по силовой линии. Отсутствие сложной дополнительной инфраструктуры, а также возможность интеграции с существующими электросетями делают PLC привлекательным решением для множества задач в области передачи данных по электричеству.

Аппаратные решения для реализации передачи данных через электрическую сеть

Практический опыт показывает, что реализация передачи данных через электричество требует применения качественных фильтров и схем согласования, чтобы избежать помех и обеспечить надежность связи. Аппаратные решения включают в себя два основных компонента: передатчик и приёмник, каждый из которых настроен на работу с определённым диапазоном частот, используемых для передачи информации.

Основные типы устройств и их характеристики

Основной аппаратурой для передачи данных по сети электропитания являются PLC-адаптеры (Power Line Communication). Эти устройства устанавливаются в стандартные розетки и подключаются к локальной сети через Ethernet или Wi-Fi. Они обеспечивают передачу данных на скорости от нескольких мегабит в секунду до более высоких показателей, в зависимости от модели и качества электропроводки.

• PLC-модули с OFDM-модуляцией – распространённое решение, использующее ортогональное частотное разделение каналов. Это позволяет эффективно передавать данные по сети переменного тока, минимизируя влияние шумов и искажений.
• Фильтры и изоляторы – ключевой элемент для снижения внешних электромагнитных помех и защиты линейной связи. Аппаратные фильтры уменьшают влияние шумового сигнала, позволяя повысить качество передачи информации.
• Устройства согласования импеданса – обеспечивают адаптацию модуля данных к характеристикам электрической сети, что значительно улучшает устойчивость передачи, особенно в сетях со сложной топологией.

В промышленных и домашних условиях часто используют комплексы из двух и более адаптеров, которые создают устойчивую сеть передачи данных без необходимости дополнительной прокладки проводов. Например, при должной установке и качественной электропроводке, скорость передачи может достигать 500 Мбит/с и более, что подходит для большинства приложений, включая потоковое видео и онлайн-игры.

Пример реализации с использованием готовых PLC-устройств

В одном из проектов по организации передачи данных по электричеству на офисном объекте мы использовали пару PLC-адаптеров с поддержкой HomePlug AV2. Аппаратура была подключена к стандартным розеткам, и уже без изменений кабельной разводки обеспечила стабильный обмен данными между компьютерами и сетевого оборудования. Настройка таких устройств не требует специальных знаний – достаточно их просто вставить и подключить к сети.

Одной из ключевых практических задач было минимизировать влияние шумов от бытовых приборов. Для этого применили дополнительные фильтры на линиях питания с крупными электроприборами. В результате стабильность соединения повысилась до 99%, а скорость передачи редко опускалась ниже 300 Мбит/с, чего было более чем достаточно для рабочего процесса.

Другие аппаратные подходы и специализированные решения

Помимо классических PLC-адаптеров, доступны и более сложные устройства, способные работать на более высоких частотах или использовать расширенные схемы модуляции. К ним относят:

1. Модули с фазовым сдвигом и модуляцией QAM, используемые для передачи данных в условиях высокой зашумлённости сети.
2. Специализированные трансиверы для интеграции передачи данных в промышленные электросети с напряжением до нескольких сотен вольт.
3. Гибридные системы, сочетающие PLC с беспроводными интерфейсами, обеспечивая резервирование и повышение пропускной способности.

В практике важно учитывать параметры электропроводки и наличие артефактов, таких как незаземлённые цепи или слабая изоляция, которые могут существенно снизить качество передачи данных. Поэтому выбор аппаратного решения должен проходить с анализом конкретной сети и, по возможности, тестированием разных устройств.
