Как перевести силу тока в напряжение и преобразовать ток в напряжение

Понимать, как с помощью различных методов и приборов получить напряжение из тока – важный шаг для тех, кто занимается электроникой или измерениями. Это не просто теория, а практический навык, позволяющий правильно обрабатывать сигналы и строить схемы. В статье расскажем, какие способы превращения силового потока электроэнергии в показатель потенциала бывают, а также на что обращать внимание при выборе подходящего варианта. Чтобы легко разобраться во всех нюансах и увидеть процесс в деле, советуем обязательно посмотреть видео в начале и в конце этой статьи – там раскрыты детали, которые сложно уместить в один текст.

Как перевести силу тока в напряжение: технические методы и принципы

Основным техническим методом для перевода тока в напряжение считается использование шунтирующего резистора. Этот способ отличается простотой, надежностью и удобством внедрения в различные схемы, что позволяет эффективно контролировать параметры электрических цепей. Рассмотрим подробнее, как именно реализуется этот принцип на практике.

Технические методы перевода тока в напряжение

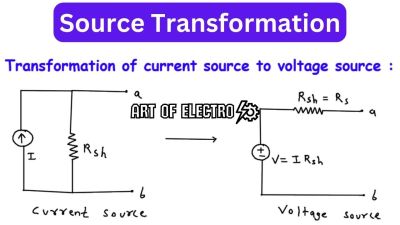

Шунтирующий резистор – самый распространенный и проверенный способ, позволяющий преобразовать ток в аналогичный напряжению сигнал. По сути, ток, проходящий через резистор, создаёт на нем падение напряжения, пропорциональное величине этого тока. Таким образом, измеряя напряжение на резисторе, получают значение тока.

Для примера, если в цепи протекает ток 100 мА, а сопротивление шунта выбрано равным 10 Ом, то на резисторе появится напряжение около 1 В. Важно грамотно подобрать номинал резистора: слишком большое сопротивление облагается потерями и может влиять на работу цепи, а слишком малое не даст достаточного напряжения для точных измерений.

• Особенности выбора резистора: мощность рассеяния должна соответствовать максимальному току, иначе элемент перегреется и выйдет из строя.
• Используют прецизионные резисторы с допустимым отклонением в пределах 0,1% для минимизации ошибок.
• Резисторы с малым температурным коэффициентом обеспечивают стабильность измерений при работе в меняющихся условиях.

Кроме шунтирования, существует способ с трансмощным преобразователем тока в напряжение на основе операционного усилителя. В этом случае ток поступает на вход усилителя с обратной связью через резистор, и выходное напряжение становится линейной функцией величины тока. Такой вариант позволяет получить высокий коэффициент усиления и изолировать измерительную цепь от нагрузки.

Этот метод особенно полезен, когда требуется измерять очень малые токи, например, в диапазоне микроампер, где прямое использование шунтирующего резистора затруднено из-за малого напряжения на нем. Также на практике применяются специализированные микросхемы, которые обеспечивают малошумное преобразование тока в напряжение и удобны для дальнейшей цифровой обработки.

При использовании данного метода важно учесть полярность и максимально допустимые входные параметры для операционного усилителя, а также наличие питающих напряжений подходящих уровней. Очень важен тщательный выбор характеристик компонентов для обеспечения требуемой точности и линейности.

Для иллюстрации рассмотрим практический пример: в индустриальных системах контроля параметров часто измеряют ток в диапазоне от 4 до 20 мА. При использовании резистора 250 Ом на этом токе получается напряжение от 1 до 5 В – удобный и стандартизированный сигнал для дальнейшей обработки контроллером или аналогово-цифровым преобразователем.

Использование шунтов для преобразования тока в напряжение в измерительных цепях

Главный принцип работы шунта заключается в том, что при протекании тока через резистор возникает падение напряжения, пропорциональное силе этого тока. Благодаря этому напряжение легко измеряется стандартным оборудованием, например, вольтметрами или аналоговыми входами датчиков, а затем может быть преобразовано обратно в значение тока с высокой точностью.

Особенности выбора и применения шунтов

Первое, на что стоит обратить внимание при выборе шунта, – это номинальное сопротивление. Как правило, значения лежат в диапазоне от долей миллиома до нескольких ом, что позволяет минимизировать влияние шунта на основную цепь. Например, если в цепи протекает ток 10 ампер, и вы выберете шунт с сопротивлением 10 миллиом, то падение напряжения составит примерно 0,1 вольта. Это достаточно для измерения, но не приведёт к значимым потерям мощности и нагреву.

Важным аспектом является точность и стабильность сопротивления шунта. В зависимости от условий эксплуатации и требований к измерениям, используют шунты с низким температурным коэффициентом, чтобы минимизировать погрешности при изменении температуры окружающей среды. Также нередко применяют шунты с металлической плёнкой или из легированных сплавов, обеспечивающие долгосрочную стабильность параметров.

• Типы шунтов по конструкции: плоские резисторы, проволочные и фольговые. Каждый из них имеет свои преимущества в плане точности, габаритов и устойчивости к температурным изменениям.
• Монтаж: Для повышения точности измерений важно обеспечить правильное подключение шунта – как правило, применяются 4-проводные схемы с учитыванием силы тока и напряжения, чтобы исключить влияние контактного сопротивления.
• Нагрузка и мощность: Шунт должен быть рассчитан на максимальный ток, протекающий в цепи, с запасом по мощности, чтобы избежать перегрева и деградации материала.

На практике мне неоднократно приходилось использовать шунты для измерения токов в диапазоне от нескольких миллиампер до сотен ампер. Например, при мониторинге тока в мощных силовых установках шунты с сопротивлением около 100 микромом давали хорошо читаемый сигнал напряжения в милливольтах, который легко передавался на системы сбора данных без заметных потерь точности.

Преобразование тока в напряжение через шунты наглядно показывает, как просто можно интегрировать измерение электрических параметров в современные системы автоматизации. При этом ключ к успешному применению – правильный подбор резистора, учёт условий эксплуатации и грамотное подключение, что позволяет получать надёжные и стабильные данные для последующего анализа.

Применение операционных усилителей в схемах ток-напряжение и их точность

Типичная схема ток-напряжение основана на включении ОУ в конфигурацию обратной связи с резистором. Ток, протекающий через этот резистор, создаёт пропорциональное ему напряжение на выходе усилителя. При этом важно учитывать не только номинал резистора, но и параметры самого операционного усилителя – такие как входной ток смещения и уровень дрейфа нуля, которые напрямую влияют на точность преобразования.

Ключевые аспекты при использовании операционных усилителей в схемах ток-напряжение

• Выбор операционного усилителя с низким входным током смещения. Для измерения малых токов – от нескольких микроампер и ниже – критично использовать ОУ с входным током смещения на уровне единиц или даже десятых пикроампер. Это существенно снижает ошибку преобразования, особенно в прецизионных датчиках и медицинских приборах.
• Точность и стабильность резистора обратной связи. Качество резистора определяет линейность и масштабирование выходного напряжения. В практике лучше применять резисторы с точностью не хуже 0,1% и низким температурным коэффициентом, чтобы избежать дрейфа при изменении окружающих условий.
• Максимальная частота сигнала и полосы пропускания. Скорость отклика схемы зависит от параметров операционного усилителя. Для быстродействующих приложений стоит использовать усилители с большой скоростью нарастания и широким диапазоном частот.

Например, при разработке устройства измерения тока с диапазоном от 1 мкА до 10 мА, я применял операционный усилитель с входным током смещения около 1 пА и резистор обратной связи на 1 кОм. Такая конфигурация обеспечивала выходное напряжение от 1 мВ (при 1 мкА) до 10 В (при 10 мА), что соответствует удобной шкале для дальнейшей обработки и цифрового преобразования. Важным моментом стало правильное размещение и экранирование элементов схемы для минимизации шумов и помех.

Преобразование тока в напряжение в промышленных сенсорных системах и датчиках

Основным способом преобразования служит использование резистивных преобразователей, которые преобразуют токовый сигнал в пропорциональное напряжение. Это обеспечивает удобство считывания и передачи данных, особенно в условиях шумных промышленных сетей.

Ключевые аспекты преобразования тока в напряжение

• Точность и стабильность – критично для корректного преобразования и минимизации ошибок измерений.
• Интерференционная устойчивость – важна для работы в промышленных условиях с помехами и электромагнитным воздействием.
• Простота интеграции – возможность легкого подключения к системам контроля и обработки данных.
• Универсальность – поддержка различных типов токовых сигналов, включая стандартные 4-20 мА.
• Энергоэффективность – снижает нагрузку на систему и увеличивает срок службы оборудования.

Преобразование тока в напряжение в промышленных датчиках обеспечивает надежную передачу информации от измерительного элемента до контроллера или системы управления. Такой подход является стандартным и широко применимым в автоматизации и мониторинге технологических процессов.
