Как подключить кондиционер и сплит-систему к электричеству: инструкция и правила

Разобраться, как правильно подвести питание к климатической технике – задача, которая требует внимания к мельчайшим деталям. Важно учитывать особенности электропроводки, надежно заизолировать соединения и обеспечить стабильное напряжение, чтобы оборудование работало без перебоев и прослужило долго. В статье расскажем, как выполнить подключение наружного и внутреннего блоков, какие инструменты и материалы понадобятся, а чтобы закрепить полученные знания и увидеть все этапы наглядно, советуем обязательно посмотреть видео в начале и в конце материала – там тема раскрыта максимально подробно и доступно.

Как подключается кондиционер к электричеству и сплит-система: технические особенности

Подключение кондиционера к электричеству требует учета ряда технических нюансов, которые влияют как на безопасность эксплуатации, так и на стабильность работы оборудования. В первую очередь, важно определить правильный тип электропитания для конкретной модели сплит-системы. Современные устройства зачастую рассчитаны на питание в сети 220-240 В, 50 Гц, но встречаются и модели с трехфазным подключением.

Электроподключение кондиционера – это не просто присоединение кабеля к розетке. Правильный монтаж включает соответствующий выбор сечения проводов, установку защитных устройств и точный монтаж внешнего и внутреннего блоков в соответствии с электротехническими нормативами. Такой подход минимизирует риск коротких замыканий, перегрузок и прочих проблем.

Основные этапы подключения кондиционера к электричеству

1. Выбор и подготовка электропроводки. Для подключения сплит-системы предпочтительно использовать отдельную линию с автоматическим выключателем. Например, кондиционеры мощностью от 2 кВт требуют провод с сечением не менее 2,5 мм?. Важно придерживаться этих рекомендаций, иначе возрастает риск перегрева и выхода техники из строя.
2. Установка УЗО или дифференциального автомата. Не редкость, когда сплит-система устанавливается в помещениях с повышенной влажностью. В таких условиях рекомендуется использовать устройства защитного отключения, способные быстро разорвать цепь при возникновении токов утечки. Это повышает безопасность для пользователей.
3. Прокладка и подключение кабелей между блоками. В составе сплит-системы внутренний и внешний блоки соединяются силовыми кабелями и кабелями управления. Кабели должны быть проложены с соблюдением правил по защите от механических повреждений и соблюдения пожарной безопасности. Как правило, внутри кабеля присутствуют три провода – фаза, ноль и заземление, обязательное для подключения.
4. Подключение к электрической сети. На этом этапе провод необходимо подключить к автоматическому выключателю и заземлению. Проверяется целостность цепи и надежность контактов. Для дополнительной защиты часто используют клеммники с пружинным или винтовым креплением, что гарантирует стабильное соединение.
5. Тестирование и запуск. Выполняется пробный запуск с замером рабочих параметров – токов и напряжения. Проверяется исправность термостата, режимов работы и энергопотребления кондиционера. Такие испытания предотвращают эксплуатационные поломки и обеспечивают долговечность оборудования.

Практические рекомендации при подключении сплит-системы

• Никогда не подключайте кондиционер напрямую к обычной розетке без предварительной подготовки электрической линии. Часто неисправности сигнализируют именно о неподходящем способе подсоединения.
• Особое внимание уделите заземлению. В некоторых случаях отсутствие качественного заземления приводит к поражению электрическим током или повреждению внутренних электронных компонентов.
• Используйте медные провода – они обладают лучшей проводимостью и меньшим сопротивлением, что снижает тепловую нагрузку на кабель.
• Если электромонтаж делается в старых домах с устаревшей проводкой, рекомендуется предварительно обновить линию или выделить отдельный контур специально для кондиционера.
• При подключении сплит-системы с мощностью более 3,5 кВт рекомендуют устанавливать двухполюсной автомат, который отключит сразу фазу и ноль при перегрузке или коротком замыкании.

Требования к электропроводке и автоматам защиты для подключения кондиционера

Подключение кондиционера к электричеству требует строгого соблюдения технических норм и правил. От правильного выбора электропроводки и автоматов защиты зависит безопасность эксплуатации и надежность работы оборудования. Нередко ошибки при монтаже приводят к перегреву кабелей, срабатыванию защитных устройств или даже коротким замыканиям, что в итоге грозит дорогостоящим ремонтом.

Практический опыт показывает, что стандартная бытовая электропроводка не всегда подходит для подключения сплит системы. Каждая модель кондиционера имеет свои требования к максимальной нагрузке и параметры защиты. Поэтому перед началом работ необходимо тщательно изучить техническую документацию оборудования.

Выбор электропроводки

Для подключения кондиционера рекомендуется использовать медный кабель с сечением жил не менее 2,5 мм? при условиях средней мощности до 3,5 кВт. При более мощных установках допустимо применение проводов сечением 4 мм? и выше. Чем меньше сечение, тем выше вероятность перегрева и падения напряжения на линии.

Еще один важный момент – тип проводки. Для внешнего блока сплит системы часто рекомендовано применять бронированные кабели или трубы с защитной оболочкой, которые предотвращают механические повреждения и воздействие окружающей среды.

Автоматы защиты и УЗО

Для подключения кондиционера обязательно устанавливаются автоматические выключатели с номиналом, рассчитанным под ток нагрузки устройства. Оптимально подбирать автоматику с запасом на 20–30 % выше рабочего тока кондиционера, чтобы минимизировать ложные отключения при пусковых токах мотора. Например, если потребляемый ток равен 10 А, автомат может иметь номинал 16 А.

Важно использовать автоматы с характеристикой «C» или «D», которые подходят для электродвигателей и способны выдержать кратковременные повышенные токи пуска. Защитные устройства с характеристикой «B» обычно слишком чувствительны для кондиционеров и могут часто срабатывать.

Дополнительно рекомендуется применение устройства защитного отключения (УЗО) с током срабатывания 10–30 мА. Это значительно повышает уровень безопасности, защищая от утечек тока и возможных поражений электрическим током.

Пример грамотного подключения

1. Прокладывается отдельная линия от распределительного щита к месту установки кондиционера.
2. Используется медный кабель с сечением 4 мм?, защищенный ПВХ трубой.
3. В щите устанавливается автомат с характеристикой «C» и номиналом 16 А.
4. Дополнительно монтируется УЗО на 30 мА для защиты от токов утечки.
5. Подключение выполняется через специальный клеммник или розетку с соответствующим рейтингом.

Такой подход гарантирует стабильное питание сплит системы и надежную защиту электрической цепи.

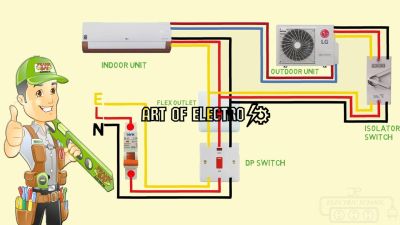

Пошаговая схема подключения сплит-системы к электросети с учётом особенностей моделей

Подключение кондиционера к электричеству требует соблюдения определённых правил и учёта технических характеристик конкретной модели. Ошибки на этом этапе могут привести к нестабильной работе системы, повышенному износу или даже аварийным ситуациям. Важно правильно выбрать сечение проводов, обеспечить надёжное заземление и корректно подсоединить внутренний и наружный блоки к питающей сети.

В идеале подключение сплит-системы к электричеству должно выполняться квалифицированным специалистом, который ориентируется в электрических схемах и особенностях оборудования. Ниже представлена подробная пошаговая инструкция, основанная на практическом опыте, с учётом возможных вариантов подключения в зависимости от мощности и характеристик моделей.

Шаг 1. Подготовка электропитания и выбор автоматики

• Определение мощности. Сплит-системы бывают с мощностью от 1,5 кВт до 5 и более. Для каждого значения подбирается автоматический выключатель – например, для устройств до 2,5 кВт достаточно автомата на 10-16 А, при большей мощности нужен 20-25 А.
• Прокладка кабеля. Рекомендуется использовать медный провод с сечением от 1,5 до 4 мм?. Чем больше мощность, тем толще должен быть кабель, чтобы избежать перегрева и падения напряжения.
• Установка аппаратов защиты. Обязательно подключите отдельный автоматический выключатель и УЗО (устройство защитного отключения), чтобы гарантировать безопасность и предотвратить токи утечки.

Шаг 2. Подключение внутреннего блока к электрической розетке или распределительной коробке

Некоторые модели оснащены штатным шнуром питания с вилкой – их можно подключать напрямую к розетке, рассчитанной на необходимую нагрузку. В других случаях питание приходит через распределительную коробку, где провода соединяются при помощи клеммных колодок.

• Проверьте маркировку на клеммах внутреннего блока – обычно выделяют фазы, ноль и заземление.
• Подключайте провод согласно цветовой маркировке, избегая перепутывания фаз и ноля.
• Для моделей с интеллектуальным контроллером обратите внимание на схему подключения, указанную в документации, так как у некоторых встречаются дополнительные линии управления.

Шаг 3. Подключение наружного блока к электропитанию

Наружный блок часто подключается к внутреннему через специальный силовой кабель и соединительный разъём, который бывает на 3 или 4 провода. Важно не только обеспечить питание, но и правильно организовать защиту цепи.

• Для моделей средней мощности (от 2 кВт) используют специализированный кабель с медными жилами не менее 2,5 мм?.
• Если система поддерживает функцию «автоматического запуска», дополнительно подается управляющий сигнал – он может требовать отдельного подключения.
• Обязательно проверьте плотность соединения, так как ослабленные контакты вызывают нагрев и выход из строя оборудования.

Шаг 4. Проверка заземления и изоляции

Заземление – ключевой элемент в подключении сплит-системы к электричеству. Без него при коротком замыкании или утечке может возникнуть опасность поражения током. Отделение нуля и заземления согласно стандартам и дополнительное использование защитных устройств – обязательное условие.

• Проверьте сопротивление изоляции (желательно не менее 1 МОм) на всех основных линиях.
• Убедитесь, что соединение с заземлителем надёжно и отсутствуют коррозия или ослабление контактов.

Шаг 5. Финальная проверка и включение

1. После физического подключения проверьте последовательность фаз, надежность всех зажимов и отсутствие коротких замыканий.
2. Подайте напряжение и отключите питание с помощью автомата, чтобы проверить работу защитных устройств.
3. Запустите систему согласно инструкции производителя, наблюдайте за индикаторами – при наличии ошибок незамедлительно отключите питание для устранения неполадок.

На практике часто встречаются ситуации, когда неправильный выбор кабеля или несоблюдение правил заземления приводят к нестабильной работе кондиционера или ремонту через несколько месяцев. Поэтому рекомендуем строго придерживаться данной схемы и учитывать особенности конкретных моделей – например, инверторные системы могут иметь дополнительные требования к электропитанию, связанные с пусковыми токами и особенностями управления.

Правила безопасности и нормативы при электрическом подключении кондиционера в жилых помещениях

При подключении кондиционера к электричеству важно строго соблюдать правила безопасности и нормативы, чтобы предотвратить перегрузки, короткие замыкания и другие опасности. Электропроводка должна быть выполнена с учетом мощности устройства и требований производителя.

Независимо от типа сплит-системы, подключение должно осуществляться только квалифицированным электриком с использованием правильного сечения кабеля, надежных автоматов защиты и заземления. Это обеспечит безопасную эксплуатацию и продлит срок службы оборудования.

Ключевые правила и требования

• Автоматическая защита: обязательна установка отдельного автомата (автоматического выключателя) с параметрами, соответствующими потребляемой мощности кондиционера.
• Заземление: обязательное подключение к системе заземления для предотвращения поражения электрическим током.
• Кабель и соединения: использование медных проводов с соответствующим сечением, изоляция кабеля должна быть надежной и иметь класс, подходящий для электроустановок в жилых помещениях.
• Монтаж электрооборудования: размещение электропроводки и оборудования должно исключать механические повреждения и попадание влаги.
• Соответствие нормативам: все работы должны выполняться в соответствии с действующими стандартами и нормами безопасности.

Рекомендации

1. Перед монтажом убедитесь, что электрическая сеть справится с дополнительной нагрузкой.
2. Не используйте удлинители и переходники для подключения кондиционера.
3. Регулярно проверяйте состояние электрооборудования и соблюдайте профилактические меры.
4. Обращайтесь только к специалистам с соответствующей квалификацией и опытом.
