Как подсоединить и соединить стабилизатор напряжения правильно

Для надежной работы электроприборов очень важно грамотно интегрировать устройство, которое регулирует напряжение линии. Здесь важно знать, как именно подсоединять стабилизирующее оборудование, чтобы избежать ошибок и обеспечить стабильное питание. В статье подробно разбираются этапы подключения и особенности монтажа, которые помогут понять не только принцип работы, но и повысить безопасность при эксплуатации. Для максимально полного освоения темы советую посмотреть обучающие ролики, размещенные в начале и в конце статьи – там всё показано наглядно и без лишних сложностей.

Подключение стабилизатора напряжения к однофазной бытовой электросети: пошаговая инструкция

Стабилизатор напряжения, подключенный в правильном порядке, будет эффективно компенсировать колебания напряжения в сети, обеспечивая стабильное электроснабжение. В дальнейшем в статье описывается подробная инструкция с практическими рекомендациями.

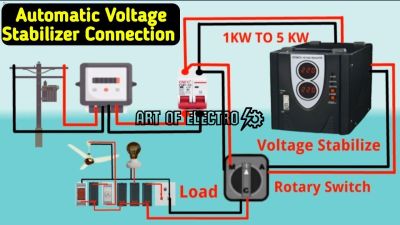

Пошаговая инструкция подключения стабилизатора напряжения к однофазной сети

1. Отключение электропитания. Перед началом работ убедитесь, что питание в щитке отключено. Это обязательное условие для обеспечения безопасности при монтаже.
2. Определение точки подключения. Стабилизатор подключается сразу после главного автомата в распределительном щите, то есть на вход питающей линии, и перед электроприборами, которые необходимо защитить. Это обеспечит работу стабилизатора с полной нагрузкой и высокую эффективность корректировки напряжения.
3. Подготовка необходимых инструментов и материалов. Вам потребуются:
   • отвертка;
   • тестер или мультиметр для проверки напряжения;
   • кабели соответствующего сечения (обычно 2.5 мм? для бытовых нагрузок до 5 кВт);
   • защитные элементы (автоматы, УЗО) – если не предусмотрены;
   • клеммники для надежного соединения.
4. Монтаж стабилизатора. Расположите стабилизатор в удобном месте, лучшее – рядом с распределительным щитом, где удобно подсоединиться к питающей линии. Обеспечьте достаточную вентиляцию вокруг устройства, чтобы избежать перегрева.
5. Подключение входных проводов. Через автоматический выключатель подсоедините фазный (L) и нулевой (N) провод от распределительного щита к соответствующим клеммам на входе стабилизатора. Обратите внимание на маркировку клемм – она всегда указана на корпусе устройства. Неправильное подключение фазы и нуля может привести к неверному функционированию стабилизатора.
6. Подключение выходных проводов. От выхода стабилизатора провода идут к распределительному щиту или непосредственно к группам розеток и электроприборам, которые необходимо защитить. Если в доме несколько групп электроприборов, рекомендуется организовать отдельные цепи с защитными автоматами после стабилизатора.
7. Заземление. Для безопасной эксплуатации стабилизатора обязательно подсоедините клемму заземления к соответствующей шине в распределительном щите. Наличие надежного заземления снижает риск поражения электрическим током и повышает устойчивость оборудования к помехам.
8. Проверка соединений и включение. После подключения тщательно проверьте все соединения на прочность и правильность. С помощью тестера измерьте напряжение на входе и выходе стабилизатора. Только после этого можно включать питание и контролировать работу устройства.

На практике часто встречаются модели стабилизаторов с цифровой панелью, указывающей входное и выходное напряжение. Такой мониторинг позволяет оперативно выявлять неполадки в электросети и своевременно реагировать на них.

Обратите внимание, что при подключении стабилизатора к однофазной бытовой сети следует ориентироваться на максимально допустимую мощность оборудования. Например, для дома с общей нагрузкой около 4 кВт рекомендуется использовать стабилизатор на 5 кВА с запасом мощности, чтобы устройство работало в оптимальном режиме без перегрузок.

Технические требования и схемы подключения трёхфазного стабилизатора напряжения на промышленном объекте

Подключение трёхфазного стабилизатора напряжения на промышленном объекте требует внимательного подхода и соблюдения ряда технических требований. Правильная установка оборудования обеспечивает надежную защиту электроустановок от перепадов напряжения, что особенно важно для стабильной работы технологического процесса и предотвращения простоев.

Основным этапом при монтаже является выбор корректной схемы подключения, соответствующей конкретной системе электроснабжения и нагрузкам объекта. Важно учитывать параметры сети, тип нагрузки и особенности самого стабилизатора. Продуманный подход минимизирует риски повреждения оборудования и исключает аварийные ситуации.

Технические требования к подключению трёхфазного стабилизатора напряжения

Промышленный объект обладает специфическими требованиями к электропитанию. Стабилизатор напряжения должен быть рассчитан на максимальную суммарную мощность подключаемых потребителей с запасом не менее 20%. Это позволяет компенсировать возможные пусковые токи и кратковременные перегрузки.

Ключевые технические параметры, которые необходимо учитывать при подключении:

• Номинальное напряжение и частота сети. В большинстве случаев это 380 В трехфазного напряжения с частотой 50 Гц. Стабилизатор должен точно соответствовать этим параметрам.
• Ток нагрузки. Определяется на основе суммарной мощности оборудования, подключаемого к стабилизатору. Необходимо провести предварительные замеры или расчет мощностей.
• Тип стабилизатора. Рынок предлагает релейные, симисторные и электромеханические модели. Выбор зависит от требований к точности стабилизации и характера нагрузки.
• Защиты. Наличие встроенных систем защиты от перегрузки, короткого замыкания, перегрева, а также функции аварийного отключения.
• Правильное заземление. Необходимо обеспечить эффективное заземление корпуса и входящих клемм, чтобы минимизировать электрические шумы и повысить безопасность.

Особенности схем подключения трёхфазного стабилизатора напряжения

Стандартно стабилизатор подключается к трёхфазной сети в разрыв питающего кабеля, что обеспечивает фильтрацию и выравнивание напряжения. Существует две основные схемы подключения:

1. Трёхфазное включение стабилизатора. Все три фазы подключаются одновременно через вводные контакты стабилизатора. Каждая фаза корректируется параллельно, что обеспечивает равномерную стабилизацию и защиту системы в целом.
2. Посредством отдельных однофазных стабилизаторов. Этот вариант используется при необходимости более точной настройки отдельных фаз или при ограничениях по мощности одного устройства. Однако он требует дополнительного контроля и синхронизации.

На практике чаще применяется первый вариант, так как он обеспечивает надежность и упрощает обслуживание.

Пример подключения трёхфазного стабилизатора на промышленном объекте

Рассмотрим пример стабильного подключения стабилизатора на предприятии с потребляемой мощностью около 50 кВт. Для работы с сетью 380 В и током нагрузки примерно 75 А выбирается стабилизатор с номинальным током входа около 100 А, что обеспечивает необходимый запас прочности.

Схема подключения включает следующие шаги:

• Выключение питания на распределительном щите и проверка отсутствия напряжения.
• Подключение трех фаз на вход стабилизатора: L1, L2 и L3, строго соблюдая цветовую маркировку и последовательность.
• Подключение нейтрали (N) и защитного заземления (PE) согласно требованиям ПУЭ и инструкции производителя.
• Установка устройств защитного отключения (УЗО) и автоматических выключателей за стабилизатором для дополнительной безопасности.

Особое внимание следует уделить технической документации стабилизатора – она содержит схемы и рекомендации по правильному подключению, включая клеммные обозначения и порядок подключения.

Рекомендации по монтажу и эксплуатации

• Перед подключением проверить параметры входящего напряжения и согласовать их с паспортными характеристиками стабилизатора.
• Обеспечить достаточную вентиляцию и доступ для сервиса, так как стабилизаторы при работе выделяют тепло.
• Мониторить ток нагрузки, чтобы не превышать номинальные значения, что позволит избежать перегревов и преждевременного выхода из строя.
• Проводить регулярное техническое обслуживание с проверкой клеммных соединений и состояния защиты.

Соблюдение указанных технических требований и правильный выбор схемы подключения гарантируют эффективную работу трёхфазного стабилизатора напряжения на любом промышленном объекте, обеспечивая стабильное электроснабжение и защиту оборудования.

Особенности монтажа стабилизатора напряжения с защитой от перегрузок и коротких замыканий

При монтаже стабилизатора напряжения с встроенной защитой от перегрузок и коротких замыканий важно соблюдать основные технические требования для обеспечения надежной и безопасной работы оборудования. Такая защита значительно увеличивает устойчивость системы к аварийным ситуациям и предотвращает повреждения как самого стабилизатора, так и подключенных устройств.

Правильное подключение включает тщательный выбор кабелей по сечению, последовательное соединение с учетом фазы и нуля, а также обязательное заземление. Также необходимо установить автоматы защиты и предохранители, соответствующие параметрам стабилизатора, чтобы своевременно отключить питание в случае превышения допустимых токов.

Ключевые моменты монтажа:

• Выбор правильного сечения проводов для предотвращения перегрева и потерь энергии.
• Корректное подключение входа и выхода стабилизатора согласно маркировке, чтобы обеспечить правильное функционирование устройства.
• Обязательное заземление для безопасности и снижения риска поражения электрическим током.
• Установка защитных устройств – автоматических выключателей и предохранителей для защиты от перегрузок и коротких замыканий.
• Проверка и тестирование после подключения для выявления ошибок и гарантии стабильной работы.

Соблюдение этих рекомендаций поможет обеспечить долгий срок службы стабилизатора напряжения и защитит электрическую сеть от нежелательных аварийных ситуаций.
