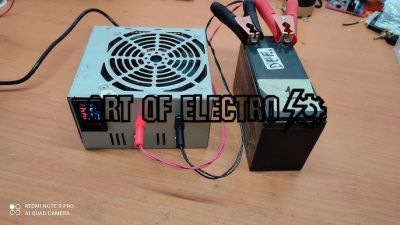

Как получить 14 вольт и сделать источник питания на 14 В своими руками

Если вам нужно стабильное напряжение чуть выше 12 вольт, например около 14, и вы не знаете, с чего начать, эта статья для вас. Здесь мы разберём практические способы добиться нужного значения, используя доступные компоненты и простые схемы. Всё будет максимально понятно и без сложных теорий, чтобы каждый смог повторить и проверить результат самостоятельно. Для более глубокого понимания темы советую посмотреть видео в начале и в конце материала – там демонстрируются нюансы и важные детали, которые помогут избежать распространённых ошибок.

Как получить 14 вольт: методы и технические решения

В практической электронике получить 14 вольт можно как от аккумуляторных батарей с повышением напряжения, так и от сетевого источника с помощью специализированных модулей. Рассмотрим основные методы, которые применяются для решения этой задачи, а также их преимущества и ограничения.

Использование линейных стабилизаторов напряжения

Линейные стабилизаторы – это простое и доступное решение для получения 14 вольт, если у вас есть источник с напряжением немного выше этого уровня, например, аккумуляторная батарея с напряжением 16–18 В. Обычно применяются стабилизаторы серии LM317 или аналогичные, которые позволяют настроить выходное напряжение с помощью внешнего резистивного делителя.

• Преимущества: простота схемы, низкий уровень помех, удобство настройки.
• Недостатки: высокая тепловая рассеиваемость, особенно при значительной разнице входного и выходного напряжения.

На практике, если входное напряжение составляет 18 В, а выход требуется 14 В, мощность рассеивания на стабилизаторе может быть существенной. В таком случае необходимо применить радиатор или другие меры охлаждения, чтобы избежать перегрева.

DC-DC преобразователи: понижающие и повышающие

Когда входное напряжение ниже или значительно выше 14 В, оптимальным вариантом становятся импульсные DC-DC преобразователи. Они обеспечивают высокую эффективность и позволяют получить точное выходное напряжение при минимальных потерях энергии.

Для получения 14 вольт чаще всего используют:

1. Понижающие преобразователи (buck-конвертеры) – если на входе присутствует напряжение выше 14 В (например, 24 В, 19 В).
2. Повышающие преобразователи (boost-конвертеры) – если исходное напряжение ниже 14 В, например, от 12 В.
3. Буст-бак (buck-boost) – универсальный вариант, работающий и на повышение, и на понижение напряжения.

Например, из опыта работы с автомобильными электросистемами с напряжением порядка 12 В, для питания устройств с требованием 14 В целесообразно применять повышающий преобразователь. Многие готовые модули подобного типа обеспечивают стабильный выходной ток и защиту от короткого замыкания.

Использование аккумуляторов с номинальным напряжением 14 вольт

Некоторые типы аккумуляторов и аккумуляторных блоков изначально имеют номинальное напряжение около 14 В (к примеру, сборки из нескольких Li-Ion элементов или NiMH батарей). В таких случаях вопрос получения именно 14 вольт сводится к правильному выбору элементов и обеспечению правильной зарядки и эксплуатации.

Главное здесь – соблюдать баланс и контролировать заряд, чтобы избежать переразряда или перезаряда, которые существенно влияют на долговечность и безопасность.

Трансформаторные источники питания

Если используется переменное сетевое напряжение, одним из классических способов получения 14 В является трансформатор с соответствующим числом витков на выходе, после чего напряжение выпрямляется и сглаживается фильтрами.

После выпрямления и фильтрации напряжение немного выше действительного среднего значения, поэтому наличие стабилизатора на выходе обеспечивает точность и устойчивость к колебаниям нагрузки.

Регулирование напряжения блока питания для стабилизации 14 вольт

Для получения стабильного напряжения 14 вольт необходимо обеспечить точное регулирование выходного сигнала блока питания. Нестабильность напряжения приводит к неправильной работе подключенного оборудования и сокращению его ресурса. Практический опыт показывает, что простые трансформаторные источники питания с выпрямителем без корректировки уровня напряжения не обеспечивают требуемую точность, особенно при меняющейся нагрузке.

Одним из наиболее эффективных методов регулировки напряжения является использование специализированных регулирующих элементов, таких как линейные стабилизаторы или импульсные источники питания с обратной связью. Это позволяет не просто снизить напряжение с запасного значения (например, 15-16 вольт), а удерживать ровно 14 вольт вне зависимости от колебаний входного напряжения и нагрузки.

Практические способы стабильной работы блока питания на 14 вольт

• Линейные стабилизаторы напряжения. Классический подход – применение интегральных стабилизаторов серии LM317 или аналогичных, где задаваемое выходное напряжение можно отрегулировать с помощью внешних резисторов. Это простой и экономичный способ, однако при больших токах выделяется значительное количество тепла, и потребуется мощный радиатор. Для 14 вольт обычно устанавливается опорное напряжение в районе 1.25 В и подбираются резисторы так, чтобы получить именно 14 В на выходе.
• Импульсные стабилизаторы (DC-DC преобразователи). Импульсные модули с компенсацией позволяют получить точное выходное напряжение при сравнительно высокой эффективности. Такие блоки широко применяются в устройствах с ограничением энергопотребления. Важно выбрать источник с защитой от перегрузок и коротких замыканий, чтобы повысить надежность конструкции.
• Регулируемые трансформаторы и автотрансформаторы. Иногда на этапе понижения напряжения используют автотрансформаторы с регулировкой за счет механического перемещения контакта по обмотке. Такой способ позволяет 'тонко' выставить необходимое напряжение, прежде чем оно попадет на фильтр и стабилизатор, но не обеспечивает достаточной стабильности при изменении нагрузки.

Например, в практике ремонта автомобильных зарядных устройств часто встречается необходимость обеспечить ровно 14 вольт при токах до 5 ампер. В таких случаях предпочтительнее комбинировать импульсный источник с низкоскоростной обратной связью, что включает датчики тока и напряжения. Это помогает поддерживать выходной потенциал в узком диапазоне и снижает пульсации.

Также стоит отметить, что правильный подбор компонентов обратной связи, фильтрации и защиты – залог того, что после настройки блока питания напряжение останется стабильным даже при существенных пиковых нагрузках и изменениях температуры окружающей среды.

Использование повышающего DC-DC преобразователя для получения 14 вольт из 12-вольтовой батареи

Повышающий DC-DC преобразователь, или буст-конвертер, представляет собой специализированный модуль, позволяющий плавно увеличить напряжение с входа (в данном случае 12 В) до требуемого уровня (14 В и выше). Такой преобразователь широко используется в автомобильной и промышленной электронике благодаря своей компактности и высокой эффективности.

Особенности выбора и эксплуатации повышающего преобразователя

При выборе повышающего конвертера для получения 14 вольт из 12-вольтовой батареи важны следующие параметры:

• Входное напряжение: устройство должно корректно работать при напряжении источника 12 В, учитывая, что напряжение аккумулятора может колебаться от примерно 11,5 В (разряженный аккумулятор) до 13,8 В (заряженный).
• Максимальный выходной ток:
• Регулировка выходного напряжения:
• КПД преобразования:

Практический опыт показывает, что даже недорогие DC-DC повышающие модули на основе популярных микросхем (например, XL6009 или аналогов) способны обеспечить стабильный выход 14 В при токе до 3 А и выше, что подходит для большинства стандартных применений.

Подключение и настройка в реальных условиях

1. Подключение питания: питание преобразователя необходимо подавать напрямую с 12-вольтовой батареи, желательно через предохранитель, чтобы защитить схему от коротких замыканий или перегрузок.
2. Настройка выходного напряжения:
3. Проверка под нагрузкой:
4. Монтаж и охлаждение:

В одном из проектов я использовал модуль на XL6009 для питания стабилизатора автомобильного видеорегистратора, которому требуется стабильные 14 В. При нагрузке порядка 1,5 А преобразователь показал КПД около 85%, а напряжение держалось строго в пределах 13,9-14,1 В, несмотря на просадки напряжения батареи во время старта двигателя.

Важно учитывать, что повышающий DC-DC преобразователь не только повышает напряжение, но и преобразует ток, поэтому при повышении с 12 В до 14 В ток на выходе будет ниже, чем на входе для той же мощности. Это стоит учитывать при планировании питающей линии и выборе сечения проводов, чтобы избежать перегрева и падений напряжения.

Создание 14-вольтового источника питания на основе линейного стабилизатора напряжения

Линейный стабилизатор напряжения позволяет получить стабильное выходное напряжение 14 В, обеспечивая простоту конструкции и надежность работы. Выбор правильного стабилизатора и компонентов играет ключевую роль в эффективности источника питания.

Основные этапы включают подбор входного напряжения выше 14 В, выбор подходящего линейного стабилизатора с нужным выходным значением, а также обеспечение достаточного теплоотвода для предотвращения перегрева.

Ключевые моменты создания 14-вольтового источника питания:

• Входное напряжение: должно быть выше 14 В, чтобы стабилизатор мог корректно работать.
• Стабилизатор напряжения: нужен с фиксированным выходом 14 В или регулируемый с возможностью настройки.
• Теплоотвод: важен для рассеивания тепла, образующегося при работе стабилизатора.
• Фильтрация: использование конденсаторов для снижения пульсаций и повышения качества выходного напряжения.
• Защита: добавление предохранителей и защиты от короткого замыкания увеличивает надежность.

Использование линейного стабилизатора – простой и эффективный способ получить 14 В с высокой стабильностью, подходящий для многих электронных устройств, требующих чистого и постоянного питания.
