Как получить напряжение 3.3 В: методы и советы по стабилизации 3.3 Вольт

Если вам нужно обеспечить электронное устройство точным напряжением около 3.3 вольт, важно разобраться, какие способы и компоненты для этого подходят лучше всего. Правильный выбор источника питания, преобразователя или стабилизатора позволит получить стабильное напряжение без лишних колебаний и сбоев. В статье мы рассмотрим практичные методы и детали, которые помогут добиться нужного результата при минимальных затратах и усилиях. Для более полного понимания темы советую посмотреть видеоматериалы в начале и в конце статьи – там всё объясняется наглядно и доступно.

Как получить 3,3 вольта: практические методы и технические решения

Существует несколько основных методов, как получить 3,3 вольта, каждый из которых имеет свои особенности и ограничения. В этой статье рассмотрим самые популярные и проверенные решения, которые можно применять на практике.

Линейные стабилизаторы (LDO) как простой способ получить 3,3 В

Одним из самых распространённых вариантов является использование линейного стабилизатора напряжения с выходом 3,3 В. Такой стабилизатор легко использовать: достаточно подать входное напряжение с небольшим запасом (например, 5 В), и получить стабильные 3,3 В на выходе.

Преимущества линейных стабилизаторов – простота схемы, низкий уровень помех и доступность компонентов. Они часто используются, когда токи нагрузки невелики и диапазон входного напряжения не слишком велик.

Однако важно помнить о недостатках: линейный стабилизатор выделяет избыточную энергию в виде тепла, что особенно заметно при больших токах или высокой разнице входного и выходного напряжения. В таких случаях понадобится теплоотвод или более эффективное решение.

• Пример: при входном напряжении 5 В и выходном 3,3 В с током 500 мА, выделяется около 0,85 Вт тепла, что требует учета теплового режима.
• Лучшие модели LDO обеспечивают низкий уровень шума, что важно для чувствительных цепей.

Импульсные преобразователи – эффективный способ стабилизации напряжения

Для задач с большей мощностью и необходимости высокой эффективности часто используются импульсные преобразователи: понижающие (buck-конвертеры). Они способны преобразовывать более высокое напряжение (например, 12 В или 24 В) в стабильные 3,3 В с КПД 80–95%.

Импульсные стабилизаторы – более сложные по реализации, требуют подбор элементов (катушки индуктивности, диоды, MOSFET транзисторы, конденсаторы), но у них есть заметный плюс – минимальные потери энергии и существенно меньший нагрев по сравнению с линейными схемами.

1. Типичная схема включает контроллер с ШИМ, который поддерживает выходное напряжение постоянным несмотря на изменения нагрузки.
2. Пример практического использования – питание от автомобильного или промышленного источника с напряжением выше 6 В.
3. Современные интегрированные модули позволяют быстро получить 3,3 В без глубокой проработки схемотехники.

Использование резистивных делителей напряжения и стабилизаторов zener

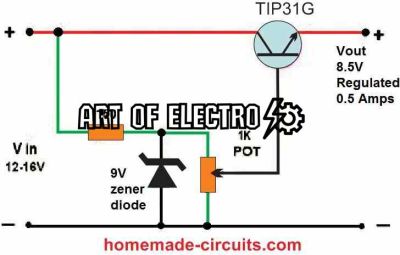

В некоторых несложных приложениях или прототипах используют резистивные делители или стабилизаторы на стабилитронах (zeners). Однако такой подход подходит лишь при небольших и постоянных токах, так как выходное напряжение нестабильно и сильно зависит от нагрузки.

Резистивные делители просты – две резистора делят напряжение до нужного уровня. Однако при изменении токовой нагрузки выходное напряжение будет изменяться, что делает этот метод неприемлемым для большинства современных устройств с требованием стабильности 3,3 В.

Использование линейных стабилизаторов для получения стабильного напряжения 3,3 В

Работа линейного стабилизатора основана на принципе последовательного регулирования, когда напряжение на выходе удерживается постоянным благодаря внутреннему регулировочному элементу. Это позволяет получать ровные 3,3 вольта при напряжении питания, которое обычно варьируется от 5 В или 12 В, в зависимости от источника. Несмотря на относительно низкую энергоэффективность, линейные стабилизаторы остаются популярным выбором при проектировании простых и надежных блоков питания.

Особенности и практическое применение

При выборе линейного стабилизатора для получения 3,3 В важно учитывать максимальное напряжение источника и допустимую рассеиваемую мощность на элементе стабилизации. Например, если входное напряжение составляет 5 В, разница напряжений (перепад) будет порядка 1,7 В. Рассеиваемая мощность зависит от нагрузки – если ваша схема потребляет 0,5 А, то тепловыделение достигнет приблизительно одного ватта, что уже требует установки радиатора.

• Пример использования: при питании микроконтроллера от 7 В линейный стабилизатор поможет довести напряжение ровно до 3,3 В, обеспечивая при этом минимальный шум и устойчивость при резких изменениях нагрузки.
• Подключение: рядом с стабилизатором необходимо обязательно разместить конденсаторы фильтрации – по входу и выходу. Обычно достаточно ёмкости 10-22 мкФ, чтобы сгладить пульсации и повысить стабильность.

Линейные стабилизаторы стандарта LDO (Low Dropout) особенно востребованы для получения 3,3 В, если входное напряжение близко к нужному уровню. Например, LDO способна стабильно поддерживать 3,3 В при напряжении на входе всего 3,7 В, что значительно снижает потери энергии и нагрев. Это важно для питания от аккумуляторов и других источников с ограниченным запасом энергии.

Тем не менее, у таких стабилизаторов есть ограничения по току и тепловыделению, которые необходимо учитывать на стадии проектирования. Если нагрузка превышает 1-1,5 ампера, или входное напряжение значительно выше 3,3 В, лучше задуматься о переходе на импульсные источники питания или комбинированные схемы для оптимальной эффективности и надежности.

Применение DC-DC преобразователей для эффективного преобразования напряжения в 3,3 В

В современных электронных системах нередко возникает задача получить стабильное напряжение 3,3 В из источников с другим уровнем напряжения. Особенно актуально это при разработке портативных устройств, микроконтроллеров, цифровых схем и сенсорных модулей. Использование DC-DC преобразователей позволяет не только достичь необходимого уровня напряжения, но и обеспечить высокую эффективность, низкий уровень помех и компактность решения.

DC-DC преобразователи – это специализированные схемы, которые преобразуют входное постоянное напряжение в выходное с требуемым уровнем, используя импульсные методы. Они бывают различных типов, среди которых наиболее распространены понижающие (buck), повышающие (boost) и повышающе-понижающие (buck-boost) преобразователи. Для получения напряжения 3,3 В из, например, 5 В или 12 В обычно применяют низковольтные понижающие преобразователи.

Выбор типа и модели преобразователя

Если задача – получить стабилизированное 3,3 В напряжение из источника 5 В, оптимальным является использование понижающего DC-DC преобразователя. Такой преобразователь за счет режима переключения транзисторов и индуктивных фильтров обеспечивает высокий КПД, зачастую превышающий 85–90%, что существенно снижает тепловые потери по сравнению с линейными стабилизаторами.

Примером служит широко применяемый чип на базе контроллера, работающего на частоте переключения около 300 кГц – это позволяет держать элементы фильтра небольших размеров и добиваться быстрого отклика на нагрузочные изменения. На практике, при питании микроконтроллера от 12 В, понижающий DC-DC обеспечит стабильные 3,3 В, сохраняя батарею или блок питания от перегрузок и перегрева.

Практические рекомендации по использованию

• Стабильность и фильтрация: Для получения «чистого» выходного сигнала 3,3 В необходимо использовать дополнительные фильтры – выходные конденсаторы низкого ESR и дроссель оптимального номинала, подобранные исходя из характеристик преобразователя.
• Тепловой режим: Даже при высокой эффективности преобразователь выделяет тепло. Важно учитывать тепловую рассеиваемость и, при необходимости, устанавливать радиаторы или выбирать упаковки с теплорассеиванием.
• Порог запуска и защита: Многие современные DC-DC преобразователи оснащены защитой от перегрузок, коротких замыканий и низкого напряжения питания, что повышает надежность всей системы.

Пример реализации

В проектах с питанием от 7,4 В (двух Li-Ion аккумуляторов) для получения 3,3 В с током до 1 А часто применяют DC-DC модуль на базе понижающего контроллера. В результате, система стабильно работает, микроконтроллер получает ровные 3,3 В, а эффективность преобразования сводит к минимуму потери энергии. Также это позволяет увеличить время автономной работы, что критично в портативных устройствах.

Следует помнить, что классический линейный стабилизатор в этом случае существенно проигрывает по эффективности, поскольку разница между входным и выходным напряжением преобразуется в тепло. DC-DC преобразователь позволяет избежать этой проблемы, обеспечивая не только стабильность напряжения 3,3 В, но и экономию энергии.

Получение напряжения 3,3 В из батарей и аккумуляторов: особенности и рекомендации

Напряжение 3,3 В широко используется в электронике, поэтому важно уметь корректно его получать из различных источников питания, таких как батареи и аккумуляторы. В основе выбора метода лежит тип источника, требуемая стабильность и нагрузочные характеристики схемы.

Для получения стабильного напряжения 3,3 В обычно применяются специальные преобразователи и стабилизаторы, которые обеспечивают надежную работу и защиту электронных компонентов от перепадов напряжения.

Ключевые особенности и рекомендации

• Выбор источника питания: учитывайте номинальное напряжение батареи или аккумулятора для выбора правильного метода преобразования.
• Линейные стабилизаторы: просты и дешевы, подходят при небольших токах и небольшом запасе напряжения выше 3,3 В.
• Импульсные преобразователи (DC-DC): более эффективны при значительной разнице входного и выходного напряжения и больших токах.
• Защита от переразряда: при использовании аккумуляторов важно учитывать схемы защиты для продления их срока службы и безопасности.
• Шумы и помехи: выбирать компоненты, минимизирующие электромагнитные помехи, особенно для чувствительных цифровых схем.
• Термальный режим: контролируйте нагрев стабилизаторов и преобразователей для стабильной и безопасной работы.
