Как понизить 5 вольт до 1.5 вольт: способы снижения напряжения до 1.5 В

Иногда возникает задача сделать так, чтобы напряжение с пятой вольтной линии уменьшилось примерно до полутора вольт – и сделать это не всегда так просто, как кажется. Есть разные способы снизить уровень напряжения: от использования специальных компонентов до более простых схем с резисторами и стабилизаторами. Важно понимать, какой метод подойдет именно под вашу задачу, чтобы сохранить стабильность и безопасность работы устройства. Для тех, кто хочет глубже разобраться и увидеть практические примеры, советую посмотреть видео в начале и в конце статьи – там тема раскрыта максимально подробно и понятно.

Использование линейных регуляторов напряжения для снижения 5 В до 1.5 В: принципы работы и особенности

Линейные регуляторы напряжения остаются одним из самых популярных решений для понижения напряжения с 5 В до 1.5 В благодаря своей простоте и надежности. Этот тип устройств работает по принципу последовательного пропускания тока через регулирующий элемент, который поддерживает стабильное выходное напряжение вне зависимости от изменений входного напряжения и нагрузки.

В практике инженера часто встречается задача обеспечить низкое напряжение питания, например 1.5 В, для питания узкоспециализированных микросхем или аналоговых систем. Линейные регуляторы идеально подходят при относительно небольших нагрузках, где важна низкая пульсация напряжения и минимальные помехи. Благодаря простому компонентному составу – нескольким транзисторам, стабилитрону и резисторам – они легко интегрируются в разные проекты.

Принцип работы и выбор подходящего линейного регулятора

Линейный регулятор уменьшает напряжение, конвертируя избыточную энергию в тепло, что требует обязательного учета тепловыделения. Если у вас на входе 5 В, а на выходе нужно получить 1.5 В, то разница 3.5 В умножается на ток нагрузки и именно столько тепла придется отводить через радиатор или другой способ охлаждения.

Для примера, при токе нагрузки 0.5 А мощность рассеяния составит примерно 1.75 Вт. Это не критично и часто не требует крупных систем охлаждения, но при увеличении тока нужно тщательно продумывать теплоотвод.

Из практики могу посоветовать использовать стандартные регуляторы серии LM317 или специализированные низковольтные стабилизаторы с фиксированным выходом, например, LD1117-1.5. LM317 позволяет плавно настроить напряжение выхода, что удобно на этапе отладки и адаптации под конкретные нужды.

Особенности применения и типичные ошибки

• Тепловыделение – как уже упомянуто, критический параметр. Недооценка требует добавления радиаторов и в некоторых случаях даже активного охлаждения.
• Разброс напряжения – линейные регуляторы могут обеспечить выход с точностью в пределах нескольких процентов. Для более требовательных систем понадобится дополнительная фильтрация и стабилизация.
• Минимальная разница напряжений (Dropout voltage) – большинство линейных регуляторов нуждаются в определенной разнице между входным и выходным напряжениями. Для снижения с 5 В до 1.5 В этот параметр обычно не является ограничением, но важно помнить, что при напряжениях ближе к выходу производительность регулятора ухудшается.

Пример реализации на практике

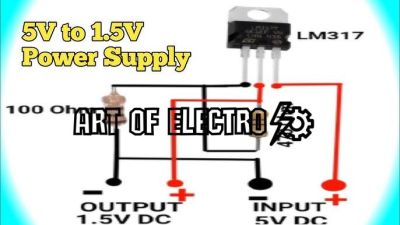

Для реализации питания устройства на 1.5 В от стандартного источника 5 В я использовал LM317, настроенный на выход 1.5 В с помощью резистивного делителя. При токе нагрузки 200 мА напряжение стабильно держалось в пределах 1.48–1.52 В, что полностью удовлетворяло техническому заданию.

Дополнительно на входной и выходной линии поставил конденсаторы, чтобы минимизировать шумы – типичная рекомендация производителя. В таком варианте устройство показало высокую надежность даже при длительной работе и температурных перепадах.

Преобразователи напряжения DC-DC понижающего типа (buck-конверторы) для стабильного выхода 1.5 В из 5 В

Buck-конвертор преобразует входное напряжение 5 В в более низкое, например 1.5 В, переключая силовой транзистор и управляя током через индуктивность. Такой подход позволяет достигнуть КПД, часто превышающего 85-90%, что значительно эффективнее традиционных линейных стабилизаторов, которые при понижении с 5 В до 1.5 В выделяют избыточную энергию в виде тепла.

Особенности выбора и настройки buck-конвертора для 1.5 В

При проектировании системы на основе buck-конвертора сначала нужно выбрать подходящий чип с поддержкой необходимого диапазона входного и выходного напряжения. В практике хорошо зарекомендовали себя контроллеры со встроенным MOSFET, позволяющие уменьшить количество внешних компонентов и упростить монтажа.

• Выходной ток: Важно определить максимальный ток нагрузки, чтобы подобрать индуктивность и диод, выдерживающие пиковые значения. Например, при токе нагрузки до 1 А подойдут индуктивности с индуктивностью 10–22 мкГн и током насыщения около 2 А.
• Частота переключения: Высокая частота (несколько сотен кГц и выше) позволяет снизить размеры индуктивных элементов и конденсаторов, но зато увеличивает потери на переключении. Для 1.5 В стабильное напряжение обычно достигается при частоте около 300-500 кГц.
• Обратная связь: Чтобы стабилизировать 1.5 В, выходное напряжение через делитель напряжения подается на вход обратной связи контроллера. Точная настройка этого делителя критична для поддержания стабильного и правильного выходного напряжения.

В моем опыте работы с buck-конверторами для питания микроконтроллеров от 5 В USB, получение 1.5 В стабильно обеспечивалось использованием популярного IC с интегрированной схемой управления и минимальным числом внешних компонентов. Такой подход значительно упрощал разработку и повышал надежность питания.

Например, при создании портативного устройства с несколькими датчиками, требующими 1.5 В питания, был использован buck-конвертор с выходным током до 800 мА. В сочетании с подходящими схемами фильтрации удалось добиться минимальных пульсаций и стабильности выходного напряжения даже при изменениях входного напряжения и нагрузке.

Сопротивление и делители напряжения: расчет и реализация снижения 5 В до 1.5 В в простых схемах

Для понижения напряжения с 5 В до 1.5 В часто используются резистивные делители напряжения, основанные на последовательном соединении двух сопротивлений. Этот простой и доступный метод позволяет получить стабильное выходное напряжение без использования сложных преобразователей.

Основной принцип работы делителя состоит в том, что напряжение на каждом резисторе пропорционально его сопротивлению. Благодаря правильному выбору сопротивлений можно настроить выходное напряжение на нужный уровень, учитывая при этом нагрузку и ток потребления.

Ключевые аспекты и рекомендации

• Выбор сопротивлений: важно подобрать такие значения, чтобы суммарное сопротивление соответствовало требуемому току, а выходное напряжение было около 1.5 В.
• Учитывайте нагрузку: если нагрузка потребляет значительный ток, выходное напряжение может падать, поэтому часто нужно выбирать меньшие сопротивления или использовать стабилизаторы.
• Простота реализации: делитель напряжения легко собрать из стандартных резисторов, что подходит для маломощных приложений.
• Ограничения метода: делители не подходят для мощных и чувствительных к колебаниям напряжения устройств.

Таким образом, резистивный делитель – это эффективное и недорогое решение для снижения 5 В до 1.5 В в простых схемах с небольшим током нагрузки.
