Как понизить напряжение с 12 В до 6 В — способы и методы

Иногда возникает необходимость уменьшить напряжение с двенадцати вольт до шести для питания различных устройств или защиты оборудования от перегрузок. Сделать это можно несколькими способами – от простых резисторов и понижающих трансформаторов до более современных стабилизаторов и DC-DC преобразователей. Важно понимать, что выбор подходящего метода зависит от конкретной задачи и требований к стабильности и эффективности питания. Чтобы получить полное представление и разобраться во всех нюансах, советую в начале и в конце статьи обязательно посмотреть видео, где тема раскрыта максимально подробно и наглядно.

Как 12 вольт понизить до 6: эффективные методы регулировки напряжения

Практика показывает, что важно не только достичь нужного напряжения, но и обеспечить стабильность, минимизировать потери энергии и сохранить безопасность работы оборудования. Рассмотрим наиболее популярные методы и их особенности на основании многолетнего опыта в этой области.

Способы понижения напряжения с 12 В до 6 В

• Использование линейного понижающего стабилизатора (регулятора напряжения)


  Это один из самых простых способов. Линейные регуляторы обеспечивают плавное и стабильное уменьшение напряжения. При выборе устройства обратите внимание на максимальный ток нагрузки. Например, для лампы с током 1-2 А подойдет популярный стабилизатор серии 78XX с нужным номиналом, но так как стандартные линейные регуляторы чаще всего идут с фиксированным выходом 5 В или 6 В, нужно подобрать именно 6 В модель или использовать регулируемый стабилизатор.

  Недостатком данного метода являются потери энергии в виде тепла. Если нагрузка серьёзная, корпус регулятора необходимо оснащать радиатором, чтобы предотвратить перегрев.

• Понижающий DC-DC преобразователь (импульсный понижающий преобразователь)


  Наиболее эффективное и экономичное решение для большинства задач – использовать преобразователь напряжения типа buck converter. Такие устройства способны преобразовывать 12 В в 6 В с КПД порядка 85-95%, что значительно уменьшает нагрев и повышает срок службы системы. Кроме того, они обеспечивают стабильное выходное напряжение при изменении входных параметров и нагрузке.

  На практике, если требуется питание LED-подсветки, маломощных двигателей или подобных потребителей, применение DC-DC преобразователя существенно превосходит линейные регуляторы.

• Понижающий трансформатор


  Хотя трансформаторы чаще используют для переменного тока, в некоторых случаях можно задействовать автотрансформаторы или трансформаторы с выпрямлением для получения 6 В из 12 В. Однако это менее удобно и требует дополнительных компонентов (выпрямителей, фильтров), что усложняет конструкцию. Такой вариант актуален, если в цепи присутствует переменный ток, либо есть необходимость в гальванической развязке.

• Использование последовательных резисторов или делителей напряжения


  На практике часто предлагают самый простой способ – поставить последовательно с нагрузкой резистор или собрать делитель на резисторах. Однако этот метод подходит только для нагрузки с малым и постоянным током, поскольку любое изменение потребления будет влиять на выходное напряжение.

  Например, при питании светодиодной ленты с известным током можно применить резистор определённой мощности. Однако этот способ малоэффективен и не подходит для сложных или изменяющихся по нагрузке систем.

Понижающие линейные стабилизаторы напряжения для преобразования 12 В в 6 В

При выборе линейного стабилизатора для преобразования 12 В в 6 В важно учитывать максимальный ток нагрузки и тепловыделение. Например, если у вас устройство потребляет 1 А при выходе 6 В, на стабилизаторе будет рассеиваться значительная мощность, примерно 6 Вт, что требует применения теплоотвода для предотвращения перегрева. На практике это значит, что конструкция блока питания должна предусматривать радиатор соответствующей площади либо другие методы охлаждения.

Особенности работы и примеры применения

Понижающие линейные стабилизаторы, такие как популярные модели серии LM317 или фиксированные регуляторы 7806, позволяют легко реализовать понижение напряжения. Для преобразования 12 В в 6 В часто используются именно регуляторы с фиксированным выходом 6 В или с возможностью задания напряжения через внешние резисторы.

• LM7806 – классический стабилизатор с фиксированным выходом 6 В, легко интегрируемый в схему без дополнительной настройки.
• Регуляторы с регулируемым напряжением, например LM317, позволяют гибко задать уровень напряжения, что полезно, если требуется нестандартное значение близкое к 6 В.

На практике для преобразования 12 В в 6 В с помощью линейного стабилизатора достаточно подключить вход стабилизатора к 12 В через фильтрующий конденсатор, а выход – к нагрузке и конденсатору небольшой ёмкости для сглаживания пульсаций. Очень важно обеспечить надёжное заземление и хорошее теплоотведение, так как при работе стабилизатора выделяется тепло вследствие разницы напряжений.

Стоит учесть, что линейные стабилизаторы менее эффективны по сравнению с импульсными источниками питания, но их преимущества – простота схемы, низкий уровень электромагнитных помех и стабильность выходного напряжения при умеренной мощности нагрузки.

Импульсные DC-DC конвертеры: особенности понижения напряжения 12 В до 6 В

Импульсные DC-DC преобразователи работают по принципу импульсного регулирования с использованием катушек индуктивности, конденсаторов и полевых транзисторов. Этот метод позволяет не просто снижать напряжение, но и экономить энергию, что критично для портативных устройств, аккумуляторов и систем с ограниченным энергопотреблением.

Ключевые особенности и преимущества понижения 12 В до 6 В с помощью импульсных конвертеров

В первую очередь, стоит отметить высокий КПД таких устройств. Входные 12 В преобразуются с потерями всего в районе 5-10%, что существенно снижает количество генерируемого тепла. Это особенно важно в условиях ограниченного пространства или при отсутствии эффективного охлаждения.

Кроме того, импульсные DC-DC конвертеры обеспечивают широкие возможности по регулировке выходного напряжения. Например, при необходимости получить ровно 6 В из 12 В можно использовать модуль с фиксированным выходом или же программируемый регулятор напряжения. В реальных проектах встречается популярный тип преобразователей на базе микросхем серии LM2596 или TPS5420, которые при токах до 3-5 ампер способны обеспечить стабильное 6 В с минимальным уровнем пульсаций.

• Компактность и простота интеграции: Готовые модули часто имеют стандартные размеры, монтажные отверстия и компактный дизайн, что облегчает их установку в любых устройствах.
• Широкий диапазон входных напряжений: Многие конвертеры могут работать с диапазонами от 7 В до 40 В, позволяя с легкостью адаптироваться к нестабильным или переменным источникам.
• Защита и надежность: Современные решения оснащены встроенными функциями защиты от короткого замыкания, перегрева и перенапряжения, что значительно увеличивает срок службы всей системы.

Если говорить о практическом применении, самыми популярными схемами для понижения 12 В до 6 В являются понижающие (buck) преобразователи. Они включают индуктивность, диод (часто шоттки), переключающий элемент и фильтр. В результате, из 12 В на входе можно получить стабильное 6 В на выходе с токовой нагрузкой, соответствующей требованиям задачи.

Например, для питания светодиодных лент или электроники внутри автомобиля 12 В служат стандартным напряжением, но для некоторых компонентов оптимально именно 6 В. Импульсный DC-DC конвертер обеспечивает точное и надежное питание, без необходимости использования тяжелых и громоздких понижающих трансформаторов или менее эффективных резистивных схем.

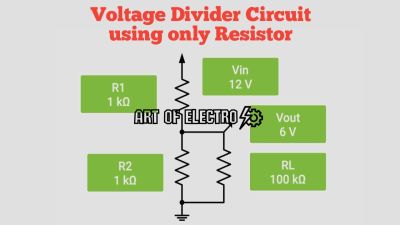

Резистивные делители напряжения: ограничения и применение для снижения 12 В до 6 В

Однако резистивные делители имеют существенные ограничения. Их эффективность падает при изменении нагрузки, так как выходное напряжение существенно зависит от тока потребления. Также выделяется лишнее тепло на резисторах, что снижает общую энергоэффективность устройства.

Ключевые ограничения и особенности применения:

• Нестабильность напряжения при изменении нагрузки – потеря точности.
• Небольшая максимальная нагрузка – подходит только для маломощных схем.
• Ненадежность для питания активных устройств с переменными токами.
• Диссипация тепла – снижается энергоэффективность и нужна хорошая теплоотдача.
• Простота и дешевизна – идеально для тестовых схем и низкопросечных задач.

Для стабильного и эффективного понижения 12 В до 6 В с нагрузкой рекомендуется использовать специализированные понижающие преобразователи (DC-DC), а резистивные делители применять только в тех случаях, когда важна простота и низкая стоимость при малых токах.
