Как понизить напряжение с 12 В: способы и методы снижения напряжения с 12 вольт

Если у вас есть устройство, работающее от 12 вольт, но для корректной работы требуется меньшее напряжение, важно понять, как правильно и безопасно его понизить. Способы могут быть разными – от использования трансформаторов и стабилизаторов до применения специализированных понижающих модулей. Чтобы не допустить ошибок и обеспечить стабильную работу оборудования, стоит внимательно разобраться в принципах снижения напряжения. Для глубокого понимания темы рекомендую вначале и в конце статьи посмотреть видео – там подробно объясняются все нюансы и даны практические примеры.

Как понизить напряжение с 12 Вольт: практические методы и рекомендации

Выбор метода зависит от требований к точности выходного напряжения, мощности нагрузки, компактности и энергоэффективности. Практический опыт показывает, что далеко не всегда стоит использовать самые простые решения, так как они могут приводить к перегреву или нестабильной работе.

Популярные методы понижения напряжения с 12 В

Рассмотрим основные способы, которые зарекомендовали себя в практике технических специалистов.

• Линейные стабилизаторы напряжения. Это самые простые и доступные устройства. Они обеспечивают стабильное и чистое напряжение на выходе, например, стабилизаторы серии LM7812, LM7805 предназначены для снижения с 12 В до 5 В или 3,3 В. Однако есть существенный недостаток – они работают по принципу рассеивания излишков напряжения в виде тепла, что при токах свыше 1 Ампера приводит к значительному нагреву и необходимости радиаторов.
  Например, при понижении с 12 В до 5 В и токе нагрузки 1А линейный стабилизатор будет рассеивать около 7 Вт тепла.
• Резисторный делитель напряжения. Простое и очень дешевое решение, которое зачастую используется для подачи питания на индикаторы или в схемах с низким потреблением. Однако применение резисторного делителя для питания активных нагрузок нецелесообразно – значение напряжения сильно зависит от тока и может значительно изменяться при нагрузке. Этот способ стоит рассматривать только в тех случаях, когда ток очень мал и значения напряжения могут плавать.
• Импульсные понижающие преобразователи (DC-DC стабилизаторы типа Buck). Этот метод является оптимальным для снижения напряжения с 12 В при средних и больших токах. Преобразователи типа Buck имеют высокий КПД (обычно свыше 85%), поэтому они мало греются и позволяют сэкономить энергию. Современные модули на основе интегральных микросхем легко найти на рынке, они компактны и обеспечивают стабильное выходное напряжение с возможностью регулировки.
  Например, для питания 5 В устройства при токе 3 А такой преобразователь значительно эффективнее линейного регулирования.

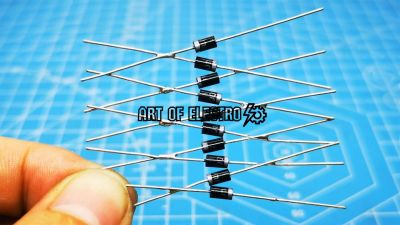

• Использование стабилизирующих диодов с падением напряжения. В некоторых случаях для небольших токов можно применять диодные мосты или последовательно включенные диоды для снижения напряжения. Каждый кремниевый диод в прямом включении снижает напряжение примерно на 0,7 В. Этот метод прост, но не подходит для нагрузки с переменным током и критичной стабильностью питания.

Практические советы по выбору метода понижения напряжения

1. Оцените потребляемый ток и уровень разброса нагрузки. Если ток невелик и нет высокой требовательности к стабильности выходного напряжения, можно обойтись резистором или диодом.
2. При мощных нагрузках выбирайте DC-DC преобразователи. Они обеспечивают нужное напряжение без избыточного нагрева и потерь.
3. Если требуется минимальный уровень пульсаций и чистое питание, подходят линейные стабилизаторы, но обязательно учитывайте необходимость радиатора.
4. Для переносных и автономных систем экономия энергии особенно важна, поэтому импульсные стабилизаторы – самый правильный выбор.
5. Обязательно соблюдайте требования по теплоотводу и защиту от перегрузок, чтобы продлить срок службы устройства и обеспечить безопасность.

Использование линейных стабилизаторов для снижения напряжения с 12 В

Принцип работы линейного стабилизатора основан на последовательном элементе, который уменьшает напряжение, рассеивая излишки энергии в виде тепла. Несмотря на кажущуюся простоту, правильный выбор и установка стабилизатора требуют учета нескольких ключевых факторов, чтобы обеспечить безопасную и эффективную работу схемы.

Особенности применения линейных стабилизаторов для снижения с 12 В

Самые распространенные модели – это интегральные микросхемы типа LM7812, LM7805 и другие с фиксированным выходным напряжением. Чтобы снизить напряжение с 12 В до, например, 5 В, можно использовать модель, рассчитанную именно на этот уровень. При этом важно понимать, что линейный стабилизатор не преобразует избыточное напряжение в полезную энергию, а просто сбрасывает его – это сопровождается выделением тепла. Чем больше разница между входным и выходным напряжением и чем выше ток нагрузки, тем сильнее будет нагрев.

• Теплоотвод: при снижении с 12 В до 5 В на нагрузке в 1 А стабилизатор рассеет около 7 Ватт тепла. Чтобы избежать перегрева, необходим радиатор соответствующей площади, а иногда и дополнительное охлаждение.
• Потери энергии: из-за падения напряжения и выделения тепла линейные стабилизаторы менее энергоэффективны по сравнению с импульсными, что следует учитывать при проектировании с батарейным питанием или ограниченными ресурсами.
• Простота применения: для работы стабилизатора обычно достаточно подсоединить вход к 12 В, выход к нагрузке и землю. Дополнительно рекомендуется использовать конденсаторы на входе и выходе для повышения стабильности и снижения шумов.

На практике часто встречается использование LM7805 для снижения напряжения с 12 В до 5 В в автомобильной электронике или в лабораторных блоках питания. Важно помнить, что для работы стабилизатора следует обеспечить стабильное напряжение питания по входу и нагрузку, не превышающую рекомендованную по datasheet силу тока. Это предотвратит выход устройства из строя и обеспечит долговечность системы.

Если ваша задача – аккуратно снизить 12 В до нестандартного уровня, например 9 В или 7 В, можно использовать регулируемые линейные стабилизаторы, такие как LM317. Этот вариант чуть сложнее в настройке, но позволяет получить требуемое значение напряжения, что идеально подходит для проектов с нестандартными параметрами питания.

Применение импульсных преобразователей напряжения для эффективного понижения 12 В

Импульсные преобразователи существенно отличаются от классических линейных стабилизаторов. Они работают по принципу преобразования напряжения с помощью быстрого переключения элементов схемы – транзисторов и дросселей, что минимизирует потери энергии и снижает нагрев. Это особенно важно, когда нужно понизить напряжение с 12 В до 5 В или 3.3 В при значительных токах нагрузки.

Основные преимущества и особенности импульсных преобразователей

Главное преимущество импульсных преобразователей – их высокий КПД, который чаще всего превышает 85-90%. Это резко сокращает энергопотери, что позволяет уменьшить тепловыделение и повысить надежность оборудования. Такой подход существенно отличается от традиционных понижающих стабилизаторов линейного типа, которые при значительной разнице входного и выходного напряжения выделяют много тепла.

Кроме того, импульсные преобразователи позволяют гибко настраивать выходное напряжение. Часто на практике применяются модули с регулируемым выходом, где напряжение можно задать одним подстроечным резистором. Это упрощает интеграцию преобразователя в различные проекты без необходимости подбирать отдельные модели под конкретные задачи.

Примеры применения и советы по выбору

• Понижение с 12 В до 5 В для питания микроконтроллеров и периферии. Например, при разработке управляющей платы для автомобильного комплекса, где основное напряжение 12 В, а электронные модули требуют стабильных 5 В. Импульсный преобразователь позволит получить нужные 5 В с минимальными потерями и ограничением по току.
• Понижение до 3.3 В для питания цифровой электроники. Многие современные сенсоры и микросистемы требуют именно 3.3 В. Использование импульсного преобразователя гарантирует стабильное питание, даже при нестабильном входном напряжении или скачках.
• Применение в автономных системах и портативных устройствах. Здесь важна компактность и эффективность – импульсные устройства обеспечивают компактный размер при высокой надежности, что делает их идеальным решением.

При выборе конкретного модуля важно учитывать максимальный ток нагрузки и диапазон входного напряжения. К примеру, если ваш проект требует 2-3 А при напряжении 5 В, лучше взять модуль с запасом по току (например, на 5 А), чтобы избежать перегрева и продлить срок службы. Также следует обратить внимание на наличие встроенных защит – от короткого замыкания, перегрева и перенапряжения.

Роль резистивных делителей в снижении напряжения с 12 В для маломощных цепей

Резистивные делители представляют собой простой и доступный способ понижения напряжения с 12 В до необходимого уровня для маломощных цепей. Они работают за счет последовательного соединения двух резисторов, что обеспечивает деление напряжения пропорционально величинам сопротивления.

Такой метод часто применяется в электронных схемах, где важна компактность и невысокое энергопотребление. Резистивные делители удобны для измерительных цепей, датчиков и других устройств с низким потреблением тока.

Ключевые преимущества резистивных делителей:

• Простота конструкции: не требует сложных компонентов и дополнительных устройств.
• Низкая стоимость: доступны и экономичны.
• Незначительное тепловыделение: при малых токах нагрев минимален.
• Легкая настройка: изменение сопротивлений позволяет быстро подобрать нужное напряжение.

Ограничения использования:

• Подходят только для маломощных нагрузок: при больших токах эффективность снижается за счет падения напряжения на резисторах.
• Зависимость от нагрузки: изменение тока нагрузки может влиять на выходное напряжение.

В целом, резистивные делители остаются эффективным и надежным решением для снижения напряжения с 12 В в маломощных электронных устройствах, при условии правильного выбора параметров и осознания ограничений.
